5.5万平地下车库电气施工CAD图纸2020.7

  • 建筑类别:其他
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:54813.66平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 地下室用途:车库
  • 负荷等级:一级,二级,三级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为5.5万平地下车库 电气施工图 (2020.7)。

概况:
该项目为贵州某大数据园区综合体。本子项为地下室。地下室车库总建筑面积54813.66平方米;层数为地下2层;建筑建筑设计结构形式为框剪结构。防火分类:地下车库为Ⅰ类;设计耐火等级:地下、地上为一级。抗震设防烈度为6度。

设计范围:
电力配电系统;照明系统;建筑物防雷、接地系统;
火灾自动报警系统;电气火灾监控系统;防火门监控系统;
消防设备电源监控系统;智能消防应急照明疏散指示系统源监控系统。

部分图纸摘录:

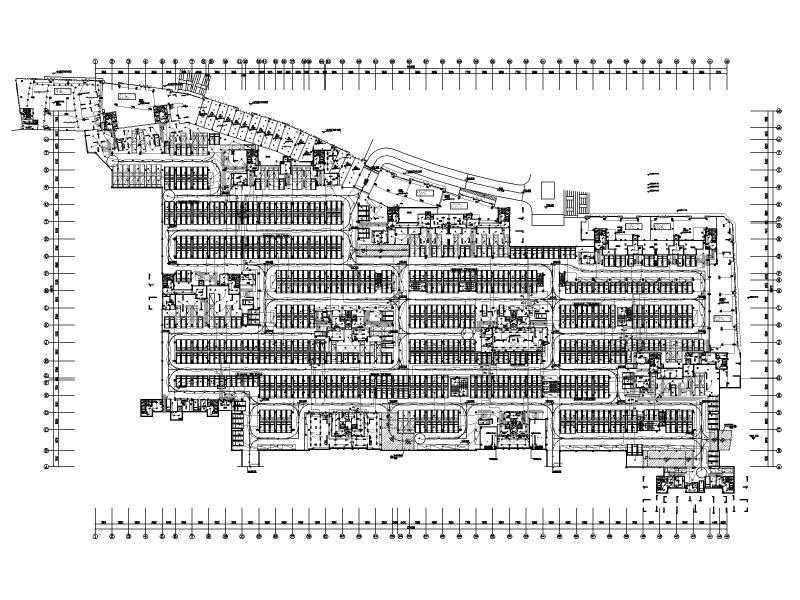

照明平面图


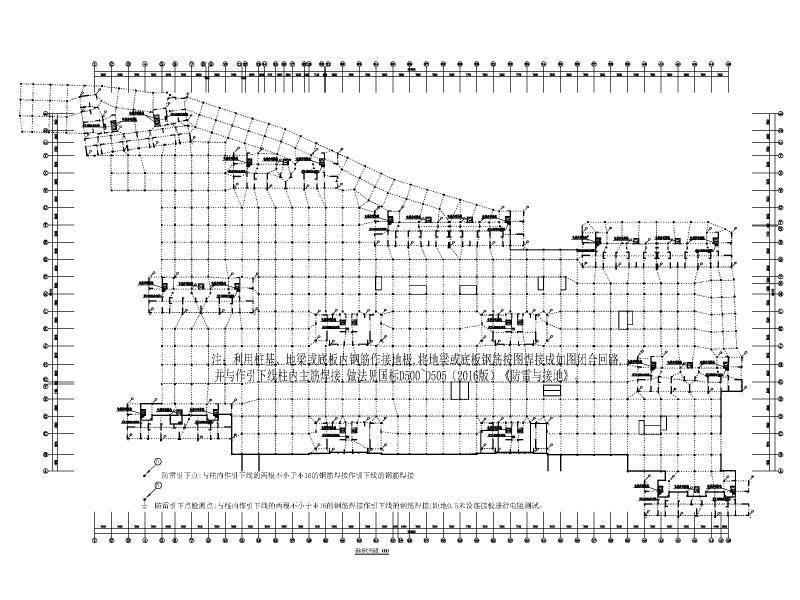

接地平面图


消防报警平面图




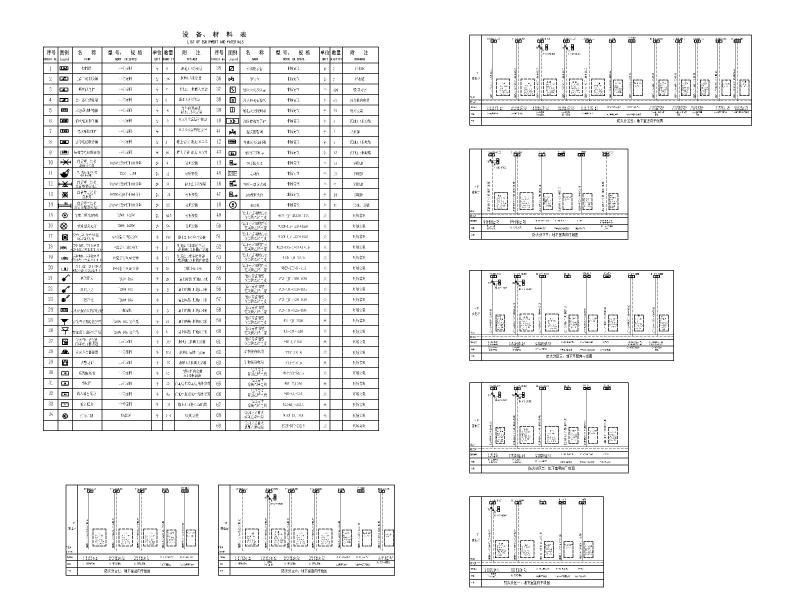

配电系统图




竖向干线系统图



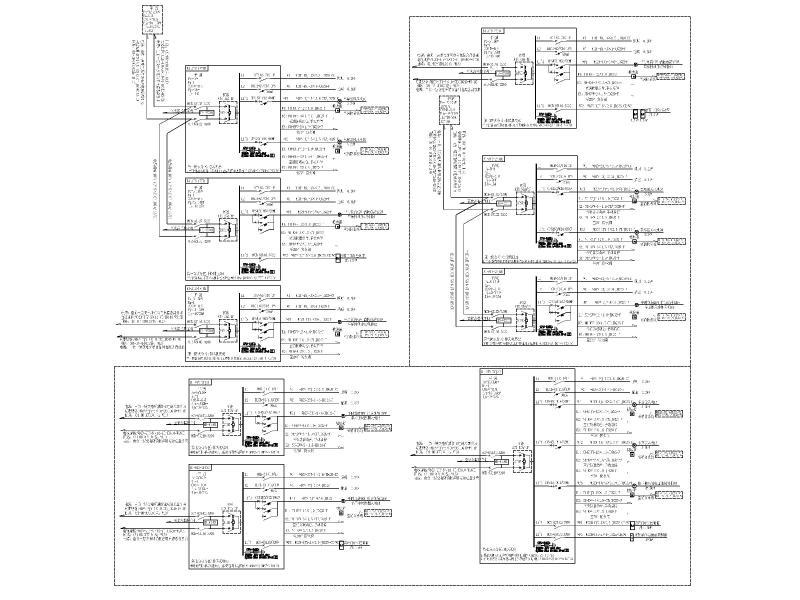

消防报警系统图 气体灭火系统图


电气火灾监控系统图
消防电源设备监控系统图





液位显示及报警系统图

图纸内容全览

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 地下车库施工图纸 - 1
    地下车库施工图纸 - 1
  • 地下车库施工图纸 - 2
    地下车库施工图纸 - 2
  • 地下车库施工图纸 - 3
    地下车库施工图纸 - 3
  • 地下车库施工图纸 - 4
    地下车库施工图纸 - 4
  • 地下车库施工图纸 - 5
    地下车库施工图纸 - 5
  • 地下车库施工图纸 - 6
    地下车库施工图纸 - 6
  • 地下车库施工图纸 - 7
    地下车库施工图纸 - 7
  • 地下车库施工图纸 - 8
    地下车库施工图纸 - 8
  • 地下车库施工图纸 - 9
    地下车库施工图纸 - 9
  • 地下车库施工图纸 - 10
    地下车库施工图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
