33341平米小学弱电系统施工CAD大样图

  • 建筑类别:教育,文化
  • 建筑设计面积:33341平方米
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 弱电设计:入侵报警系统,视频监控系统,巡更管理系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,机房工程,其它

附件详情

  • 施工图设计说明
  • 主要设备材料表
  • 综合布线系统图
  • 视频安防监控系统图
  • 入侵报警系统图
  • 电子巡查系统图

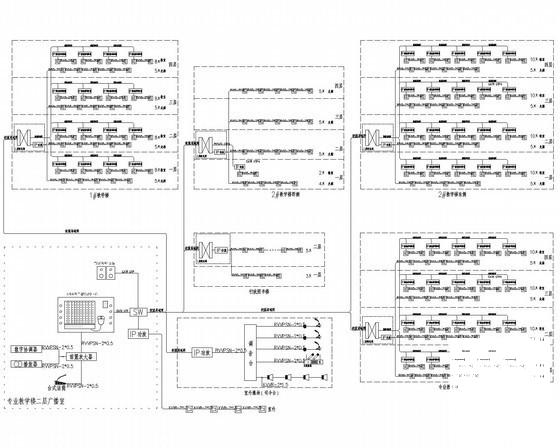

  • 校园广播系统图
  • 微格教室管线预埋图
  • 教室多媒体教学管线预埋图
  • 多功能教室扩声平面图
  • 多功能教室扩声系统图
  • UPS配电系统图
  • 机房设备安装示意图
  • 设备安装大样图
  • 总平面图
  • 地下室平面图
  • 行政图书楼、1#教学楼一层平面图
  • 专业教学楼一层平面图
  • 专业教学楼二层平面图
  • 专业教学楼三层平面图
  • 专业教学楼四层平面图
  • 2#教学楼一层平面图
  • 2#教学楼二层平面图
  • 2#教学楼三层平面图
  • 2#教学楼四层平面图
  • 综合楼一层平面图
  • 综合楼二层平面图
  • 综合楼三层平面图
  • 北校门、1#连廊平面图
  • 东校门、司令台平面图
  • ……

附件详情

该项目位于浙江省,占地面积33341平米,地上建筑面积为19820.57平米,地下建筑面积为3878.53平米,地上车辆14辆,地下车辆79辆。智能化系统设计包括建筑红线范围内的一下子系统:综合布线系统、计算机网络系统、视频安防监控系统、入侵报警系统、电子巡查系统、停车库管理系统、校园广播系统、有线电视系统(IPTV)、多媒体会议系统、多媒体教学系统、室外LED显示屏系统、机房建设系统、综合管路系统。(其中多媒体扩声系统、多媒体教学系统、和室外LED显示屏系统只考虑管线预留。)
,图纸共35张。

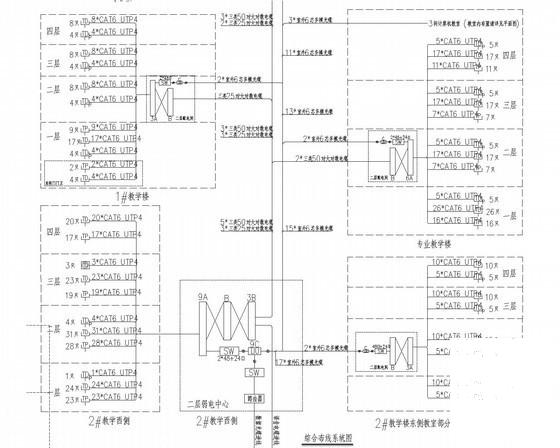

综合布线系统图

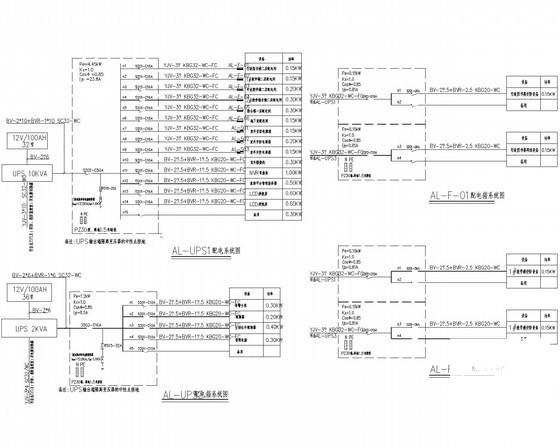

UPS系统图

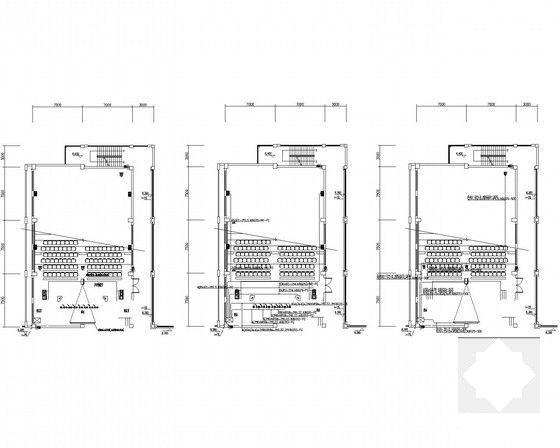

多功能教室扩声平面图

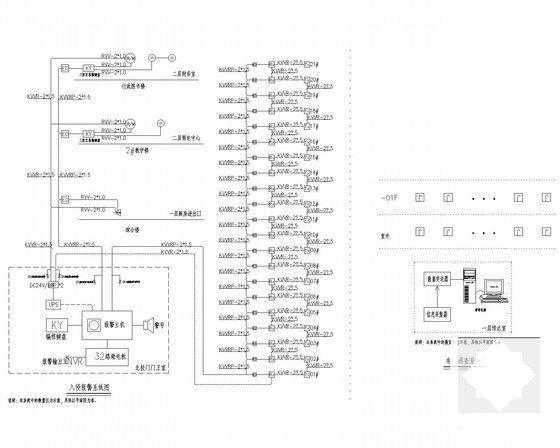

入侵报警系统图

设备安装大样图

多功能教室扩声系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 弱电系统施工 - 1
    弱电系统施工 - 1
  • 弱电系统施工 - 2
    弱电系统施工 - 2
  • 弱电系统施工 - 3
    弱电系统施工 - 3
  • 弱电系统施工 - 4
    弱电系统施工 - 4
  • 弱电系统施工 - 5
    弱电系统施工 - 5
  • 弱电系统施工 - 6
    弱电系统施工 - 6
  • 弱电系统施工 - 7
    弱电系统施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
