多层小学弱电施工CAD大样图(人防)

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:湖南
  • 弱电设计:巡更管理系统,综合布线系统,有线电视和卫星接收系统,广播系统,其它

附件详情

  • 弱电系统总体设计说明
  • 电气总平面图
  • 专用教学楼一~五层弱电平面图
  • 专用教学楼屋面层弱电平面图
  • 午休室一~五层弱电平面图
  • 地下室平时弱电平面图
  • 门卫室一层弱电平面图

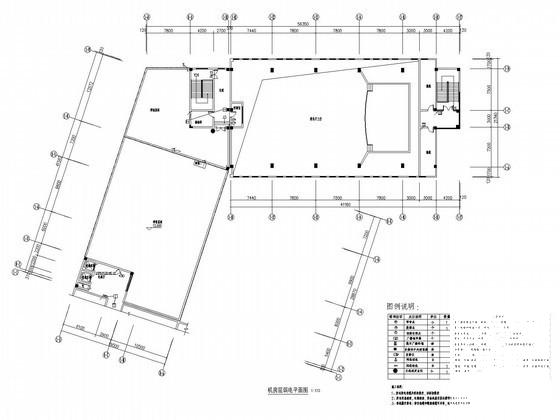

  • 行政楼机房层弱电平面图
  • 行政楼一~四层弱电平面图
  • 综合楼夹层弱电平面图
  • 综合楼一、二层弱电平面图
  • 教学楼一~五层弱电平面图
  • 教学楼教室布线大样图
  • 综合布线系统图
  • 校园数字广播系统结构图
  • 监控系统图
  • 有线电视系统图
  • ……

附件详情

主要建筑群包括教学楼、综合楼、地下层车库、午休楼、专用教学楼、行政楼、校门卫、室外篮球场运动场等。
主要标准及法规:
《智能建筑设计标准》(GB/T50314-2006);
《民用建筑 电气设计规范 》(JGJ16-2008);
建筑设计防火 规范》(GB50016-2006);
《安全防范工程技术规范》(GB50348—2004);
《视频安防监控系统工程设计规范》(GB50395-2007)
《出入口控制系统工程设计规范》(GB50396-2007)
《视频安防监控系统技术要求》GA/T 367
《民用闭路监视电视系统工程技术规范》(GB50198-94);
《建筑和建筑群 综合布线系统工程 设计规范》(GB/T50311-2007);
《有线电视系统工程技术规范》(GB50200-94);
《有线接入网设备安装工程设计规范》(YD/T 5139-2005)
《建筑物电子信息系统防雷技术规范》(GB50343-2004);
《固定电话交换设备安装工程设计规范》(YD/T 5076-2005);
《程控电话交换设备安装工程设计规范》(YD 5076-98);
《会议电视系统工程设计规范》(YD/T 5032-2005);
《IP视讯会议系统工程设计暂行规定》(YD/T 5135-2005);
《通信管道与通道工程设计规范》(GB 50373-2006);
《环境电磁波卫生标准》(GB 9175-88);
《通信系统机房设计》 (GBKJ-90);
《电子计算机房设计规范》(GB50174-93);
《通信管道与通道工程设计规范》(GB 50373-2006);
设计范围:
1. 综合布线系统;2.电视监控系统;3. 校园网络广播系统;4.无线巡更系统;5.有线电视系统;6. 其他;7. 桥架管线及室外弱电综合管网。
图纸共33张。

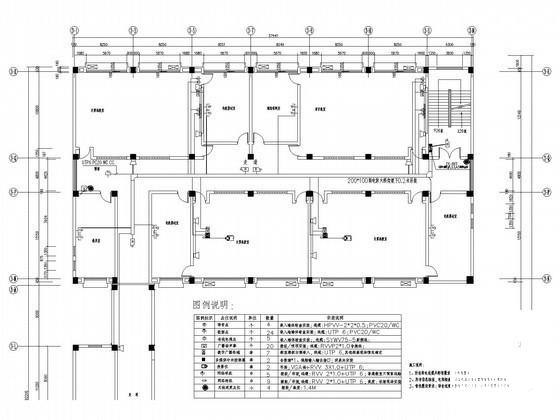

教学楼一层弱电平面图

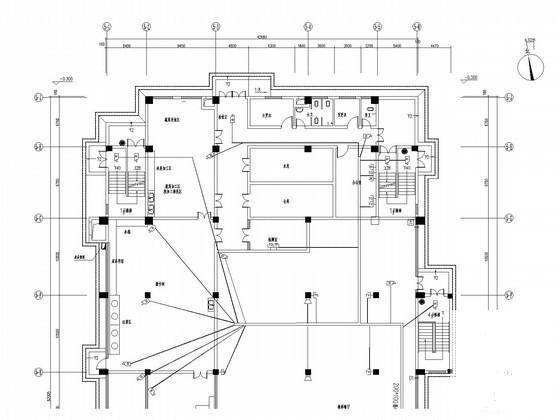

午休室三层弱电平面图

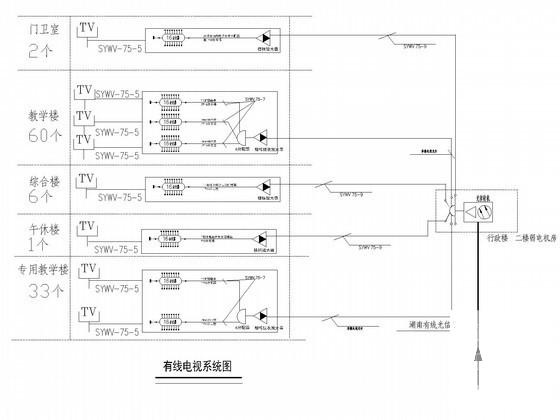

有线电视系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 弱电大样图 - 1
    弱电大样图 - 1
  • 弱电大样图 - 2
    弱电大样图 - 2
  • 弱电大样图 - 3
    弱电大样图 - 3
  • 弱电大样图 - 4
    弱电大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
