小学通风设计施工CAD大样图(人防工程)

[复制链接]

0

主题

0

帖子

1344

积分

超级版主

Rank: 8Rank: 8

积分
1344
发表于 2021-3-24 20:58:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:办公,教育
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:通风,人防
  • 项目地址:江苏

附件详情

  • 目录
  • 通风设计及施工说明
  • 人防通风系统通风方式转换说明、主要设备材料表
  • 增压管、测压管、超压测压装置安装示意图
  • 风管穿防护墙大样图 机房墙面吸声处理详图
  • 气密测量管、放射性监测取样管、尾气监测取样管详图
  • 地下室平时通风、排烟平面图
  • 地下室战时通风平面图
  • 口部2-2大样图、2A-2A~2D-2D剖面图
  • 口部1-2大样图、1A-1A~1C-1C剖面图
  • 口部1-1 2-1 预留连通口大样图、1-1~2-2剖面图

附件详情

该资料为某学校操场地下车库人防通风设计,平时为地下停车库,战时作为二等人员掩蔽部,共有2个防火分区,战时分为2个防护单元。包括虑毒、清洁和隔绝通风设计。
设计使用年限:50年
耐火等级:一级
防水等级:一级
抗震设防烈度:7度

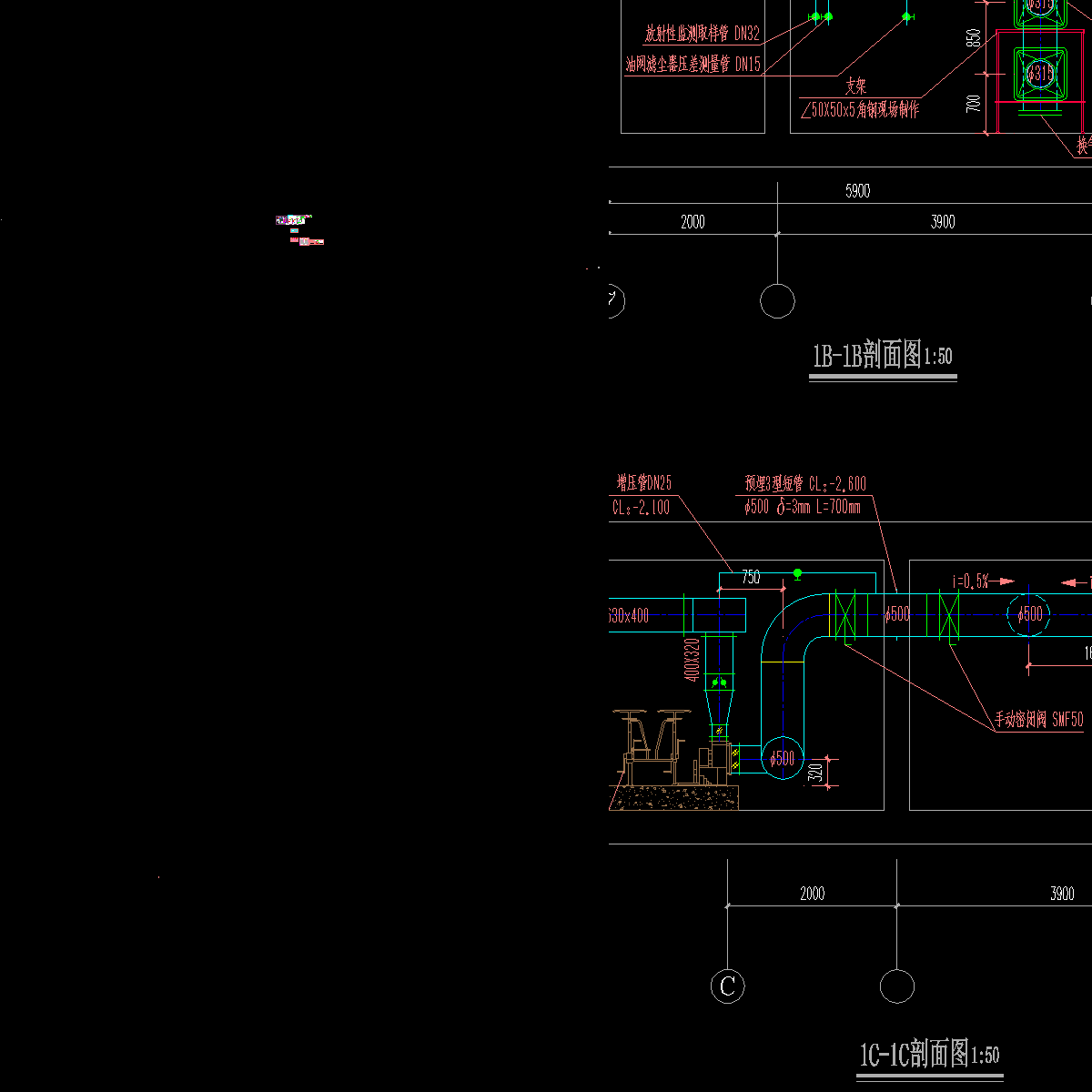

施工设计大样图 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eww1d2wwd01scw0d.rar

2.24 MB

下载  售价: 100 积分    赚积分
