单层售楼部玻璃幕墙施工CAD图纸2018
-
幕墙面板材料：玻璃幕墙,金属幕墙
-
玻璃幕墙：全隐框,明框
-
金属幕墙：单层铝板
-
建筑类别：商业
-
建筑高度类型：单层建筑
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
抗震设防烈度：7度抗震
-
风压：0.50kN/平方米
-
参考图纸：27张
-
设计年代：近代
该附件是
单层售楼部玻璃
幕墙施工图
，出图时间是3月。
建设概述：建筑面积约1092.84平方米，建筑高度20.2米。设计范围包含：明框幕墙系统、隐框幕墙系统、不锈钢拉索栏杆。
附件内含：幕墙设计说明、各层平面图、立面图、立面展开图、栏杆平面布置图、墙身剖面、旋转楼梯栏杆节点图、内庭
幕墙节点
图、内庭幕墙门节点图、内庭幕墙接地节点图、内庭幕墙顶部节点图、外幕墙立柱节点图、外幕墙顶部节点图、外幕墙出入口门节点图、外幕墙出入口门顶部节点图、外斜幕墙接地节点图、外围栏杆节点图、栏杆标准立面图等，cad格式，共计图纸27张。

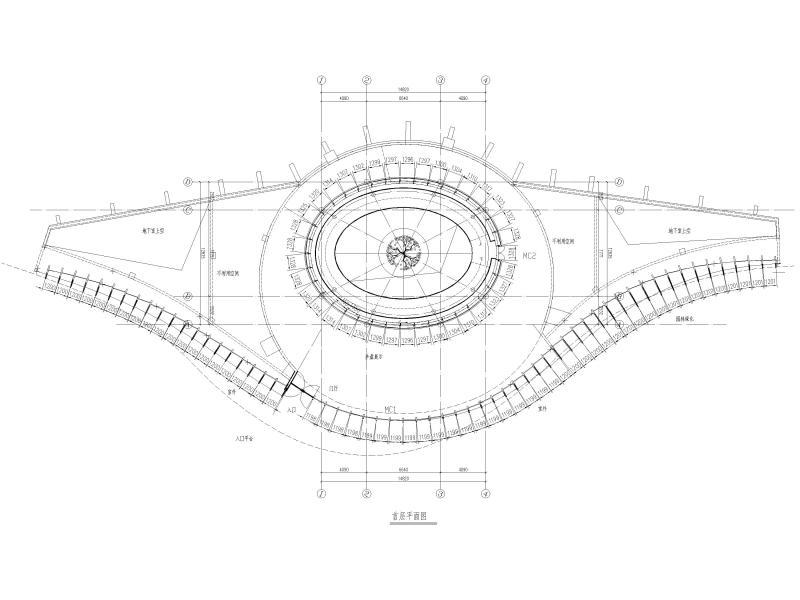

幕墙平面图

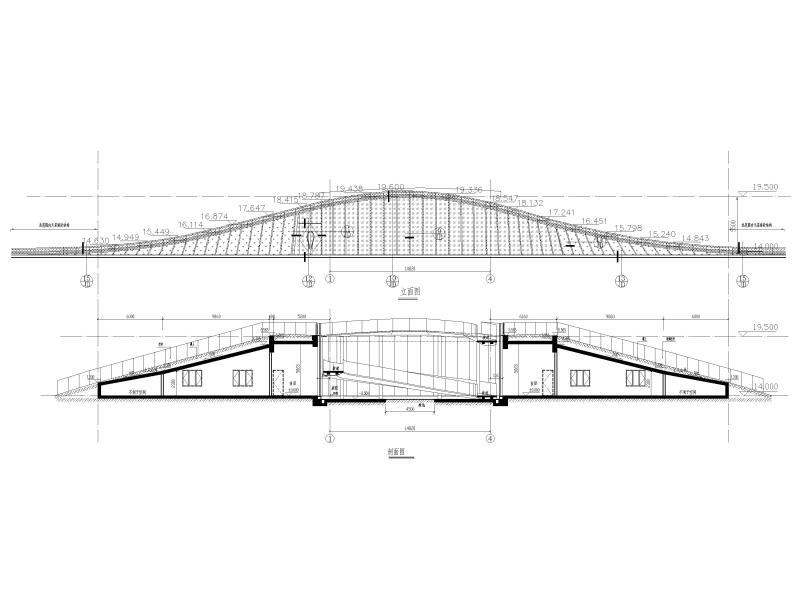

幕墙立剖面图

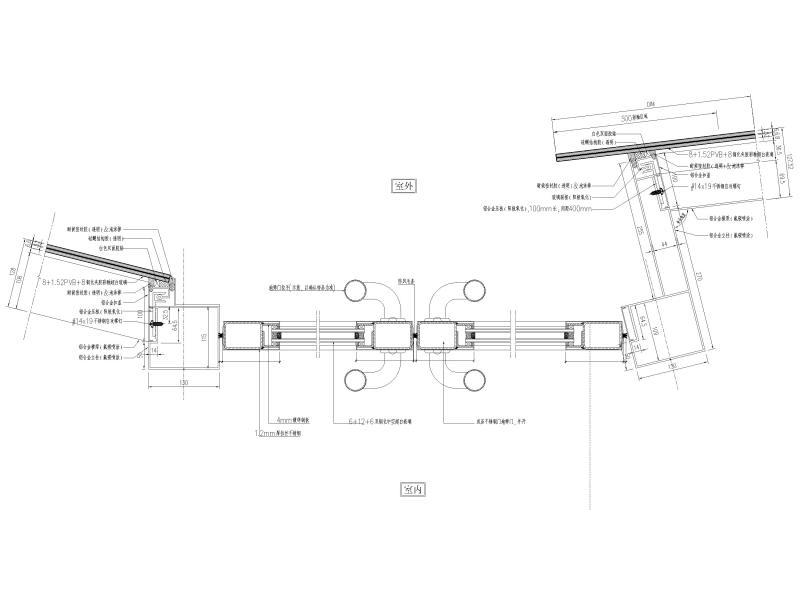

内庭幕墙门节点图

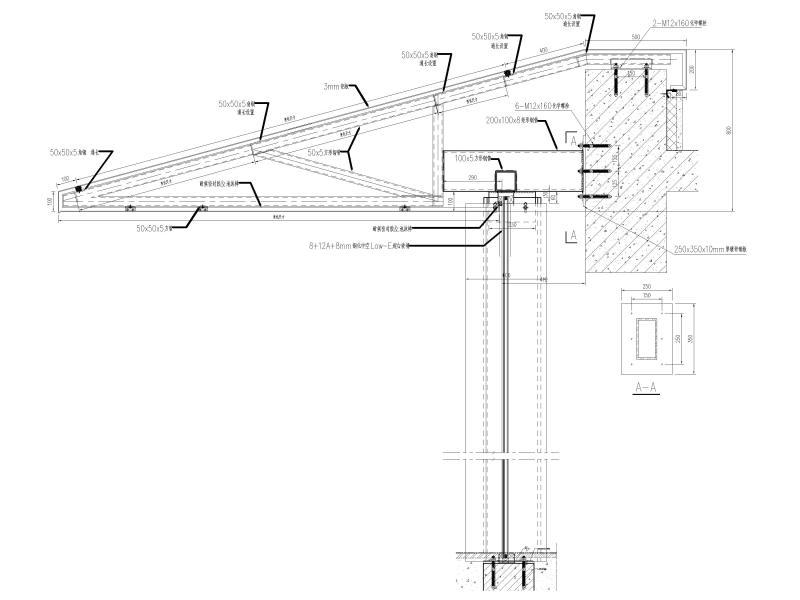

外幕墙顶部节点图

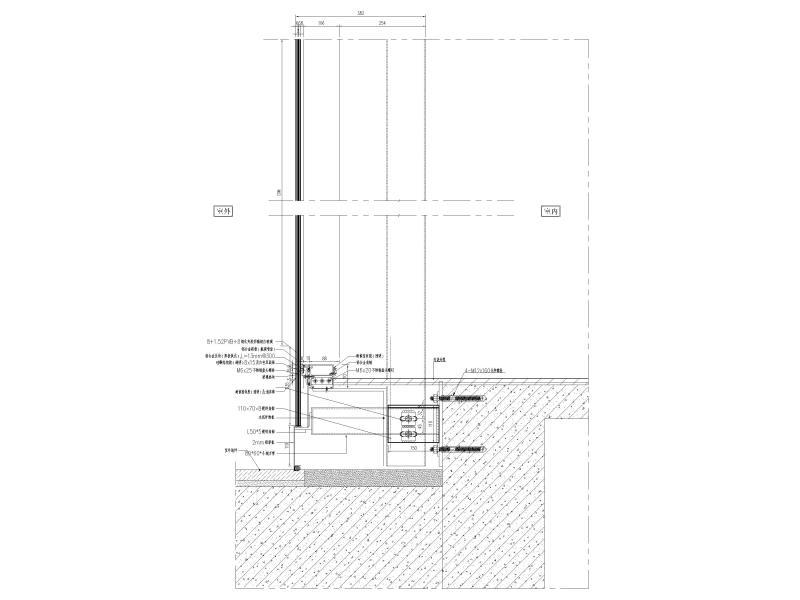

内庭幕墙接地节点图
