单层框架结构变电所全套施工CAD图纸2018
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.55kN/平方米
-
雪压：0.20kN/平方米
-
参考图纸：23张
-
设计年代：近代
该附件是
单层框架结构变电所全套施工图2018
，出图时间是8月。
建筑概述：结构标高5.4米。包含图纸类型4种：建筑、结构、电气、给排水。
附件内含：结构设计总说明、基础平面图、基础详图、柱结构平面图、梁结构平面图、梁板平面图、总平面、建筑平面图、建筑立面图、建筑剖面图、门窗详图、电气设计说明、照明平面图、插座平面图、屋顶防雷平面图、基础接地平面图等，cad格式，共计图纸23张。

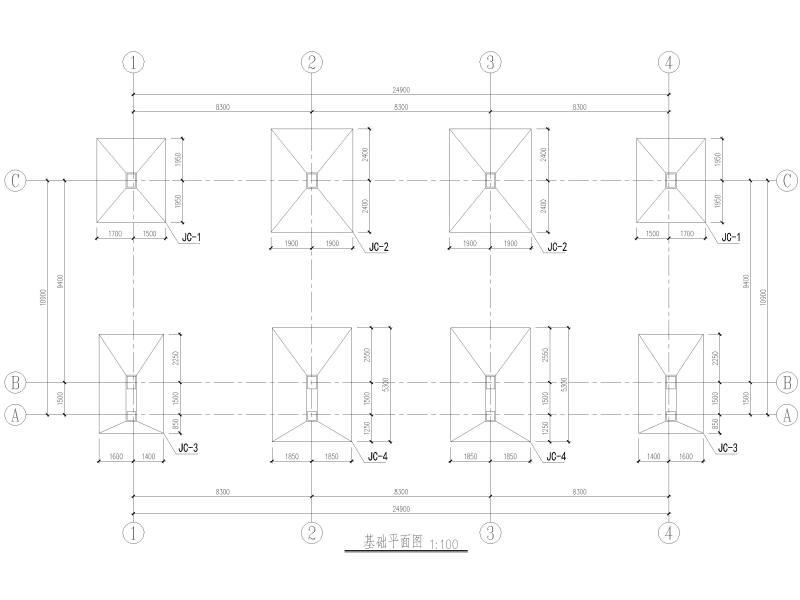

基础平面图

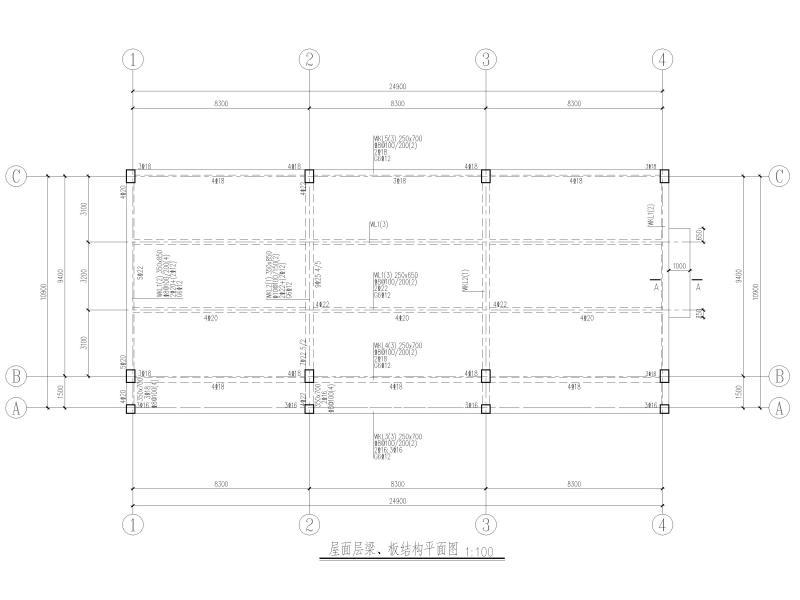

梁板结构平面图

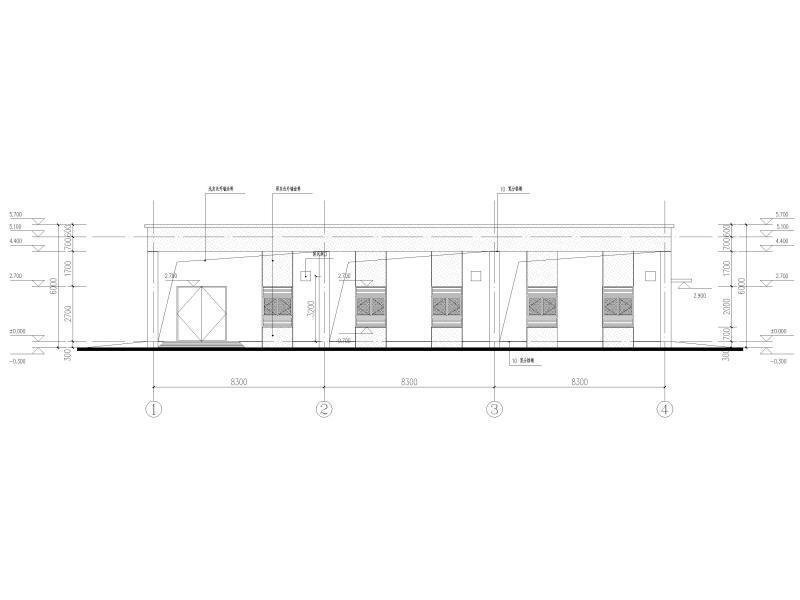

建筑立面图

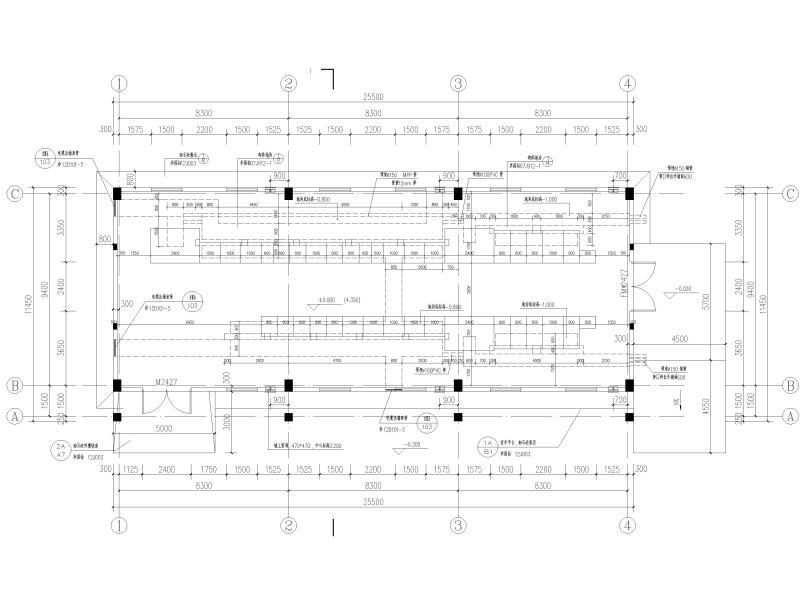

建筑平面图

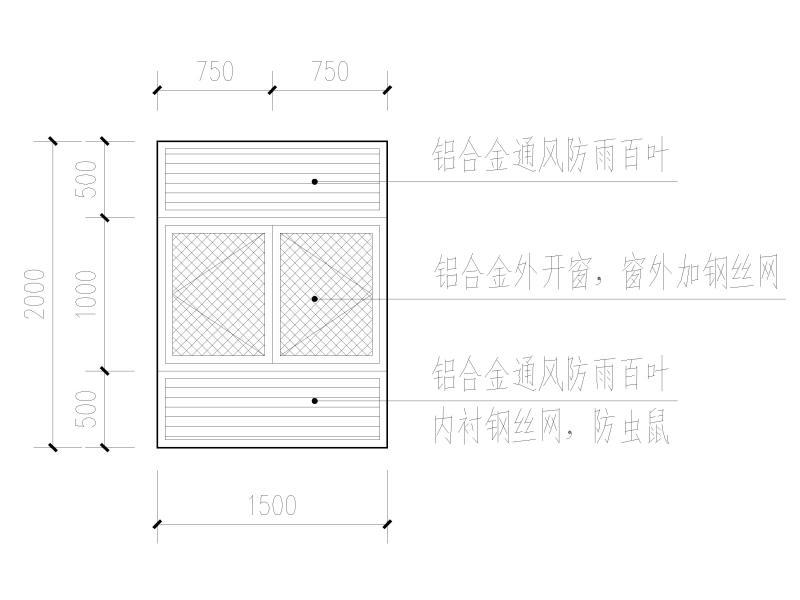

窗户详图
女儿墙大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构全套图纸 - 1 -
框架结构全套图纸 - 2 -
框架结构全套图纸 - 3 -
框架结构全套图纸 - 4 -
框架结构全套图纸 - 5 -
框架结构全套图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-13
- 评论次数：0
- 浏览次数：0
- 文件大小：6.42 MB
- 收藏次数：0
-
文件名称：
附件-996079588587769790.zip
