5474平米14层住宅楼及商铺强弱电系统设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:5474.04平方米
  • 地上层数:14层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:安徽
  • 强电设计:电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,综合布线系统,有线电视和卫星接收系统,其它

附件详情

  • 电气设计总说明
  • 火灾自动报警系统设计说明、电气图例说明
  • 配电干线系统图、综合布线系统图、有线电视系统图
  • 安防报警系统图、有线电视系统图、剩余电流系统干线图
  • 配电系统图一
  • 配电系统图二
  • 负一层接地平面图
  • 负一层电气平面图
  • 一层照明平面图
  • 二层照明平面图
  • 三层照明平面图
  • 四层照明平面图
  • 标准层户型照明、及供电平面图
  • 五至十四层奇数照明平面图
  • 五至十四层偶数照明平面图
  • 机房层照明平面图
  • 屋顶层 防雷平面图
  • 一层 弱电平面图
  • 二~十四层弱电平面图
  • 一层消防平面图
  • 二~十四层消防平面图
  • 机房层消防平面图

附件详情

该项目位于安徽省,项目为1#楼,地上为14层二类高层住宅,建筑高度44.10米,工程等级为一级。4#商业,属于商铺,地上二层,共二层。建筑占地面积463.45平方米,地上总建筑面积为5474.04平方米。设计内容:照明配电;电话宽带;有线电视;防雷及接地;消防报警;楼宇对讲安防系统;火灾自动报警系统;消防设备联动控制;火灾警报装置;消防专用电话;消防系统接地等。
8月,图纸共31张。

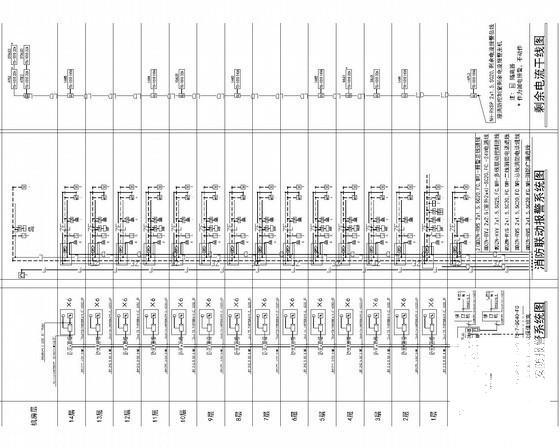

消防联动报警系统图

一层接地平面图

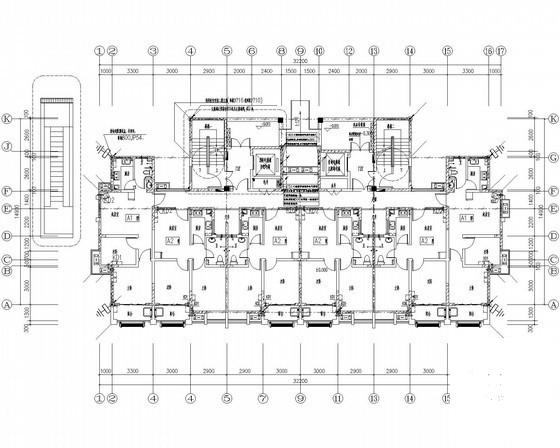

十四层弱电平面图

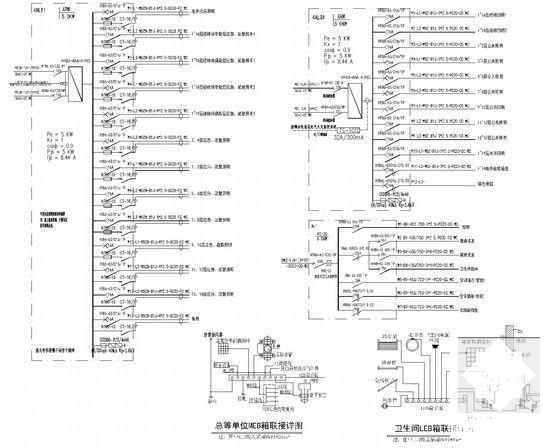

配电系统图二

屋顶层防雷平面图

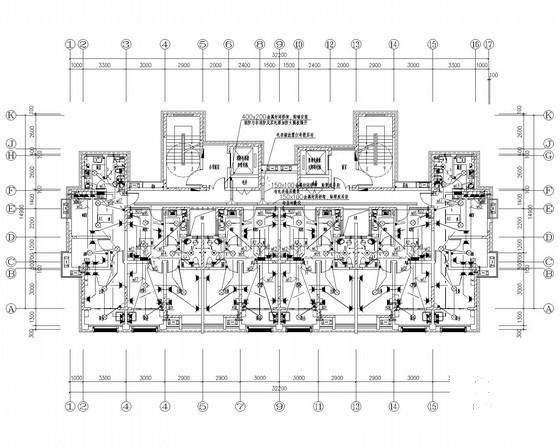

一层照明配电平面图

综合布线系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 住宅弱电系统施工 - 1
    住宅弱电系统施工 - 1
  • 住宅弱电系统施工 - 2
    住宅弱电系统施工 - 2
  • 住宅弱电系统施工 - 3
    住宅弱电系统施工 - 3
  • 住宅弱电系统施工 - 4
    住宅弱电系统施工 - 4
  • 住宅弱电系统施工 - 5
    住宅弱电系统施工 - 5
  • 住宅弱电系统施工 - 6
    住宅弱电系统施工 - 6
  • 住宅弱电系统施工 - 7
    住宅弱电系统施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
