戊类车库电气施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:1637.04平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 节点大样:等电位联结
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:浙江
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为浙江戊类车库 电气施工图

概况:
该项目为浙江绍兴汽车试驾体验场,本子项为戊类车库,建筑面积1637.04m,一层建筑,建筑高度10.6m。
该项目用电为三级负荷;室外消防用水量15L/s,消防用电为三级负荷。车库内楼梯,出口处设有应急照明和安全出口指示灯,二者火灾应急时的连续供电时间均不得小于30分钟,安全出口指示灯为白色,图案为绿色。

设计范围:
照明配电设计;
建筑物防雷接地系统;
火灾报警及消防联动控制系统;
等电位联结。

部分图纸摘录:

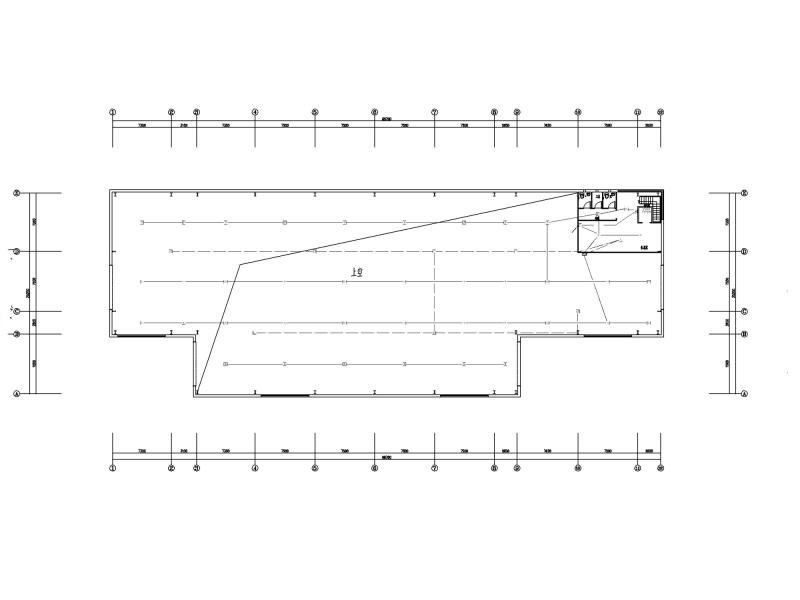

照明平面图

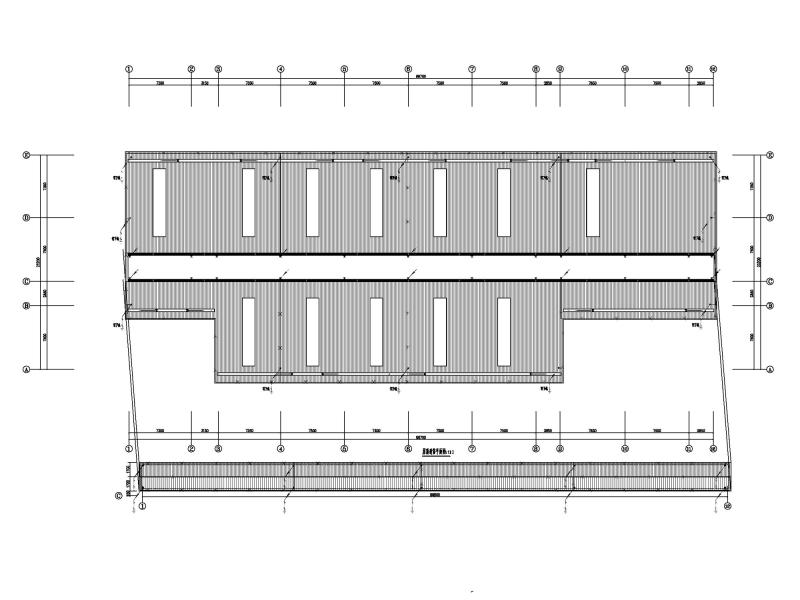

防雷平面图

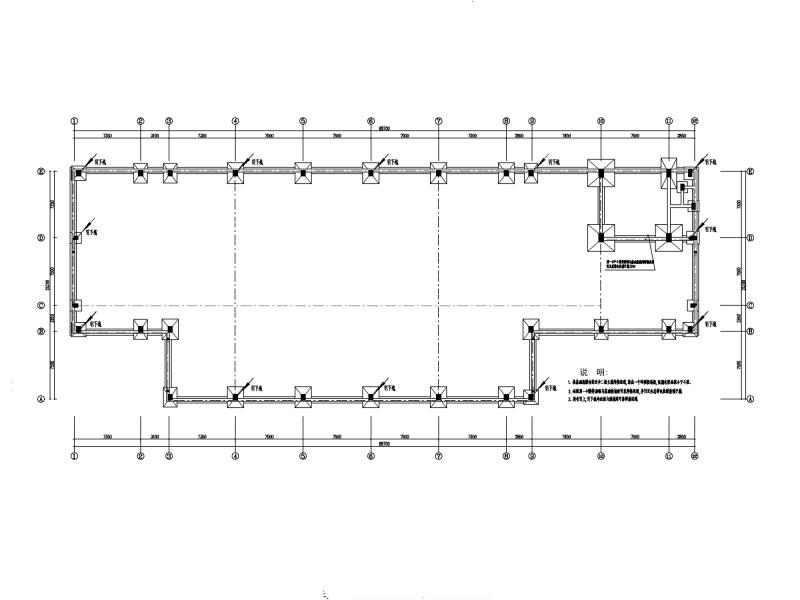

基础接地平面图

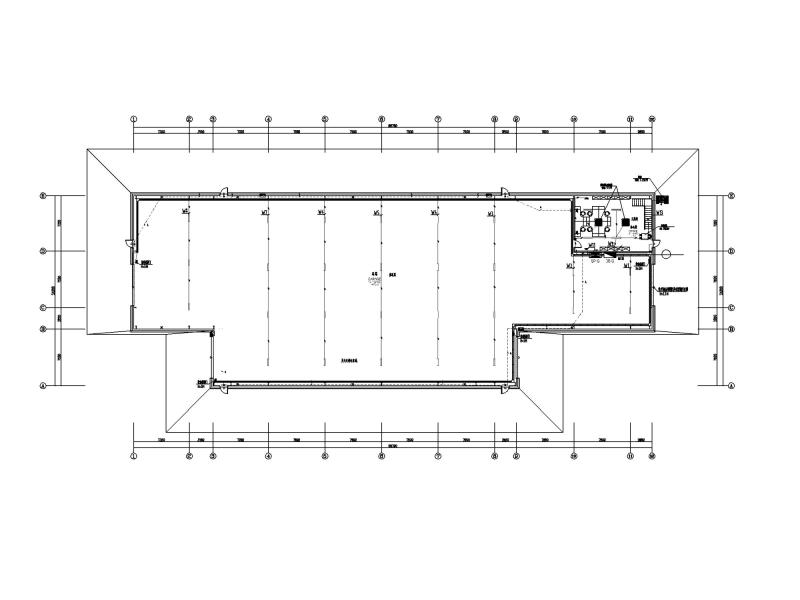

火灾报警平面图

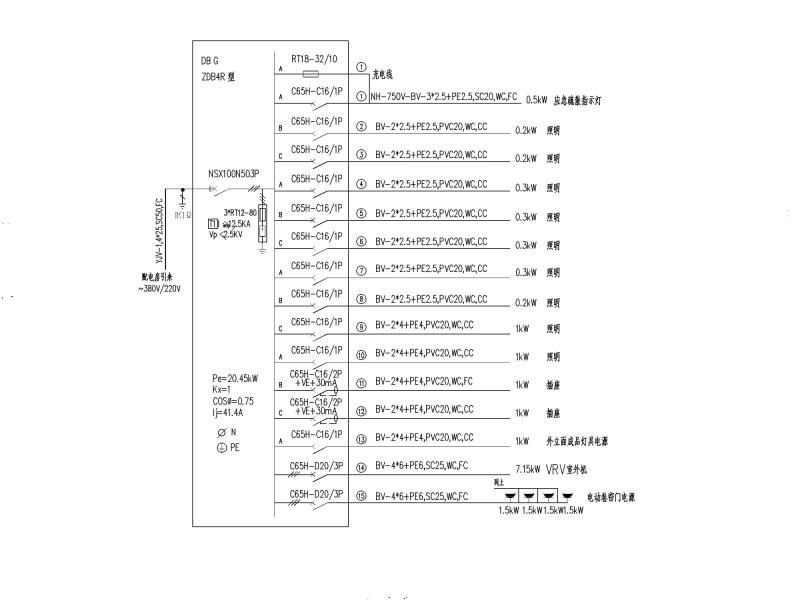

配电箱系统图
火灾报警及联动控制系统图

总等电位联结系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 戊类车库电气施工CAD图纸 - 1
    第 1 张图
  • 戊类车库电气施工CAD图纸 - 2
    第 2 张图
  • 戊类车库电气施工CAD图纸 - 3
    第 3 张图
  • 戊类车库电气施工CAD图纸 - 4
    第 4 张图
  • 戊类车库电气施工CAD图纸 - 5
    第 5 张图
  • 戊类车库电气施工CAD图纸 - 6
    第 6 张图
  • 戊类车库电气施工CAD图纸 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
