甲级院_30层住宅楼电气施工CAD图纸（2017）

该附件为广西南宁两栋住宅楼 电气施工图 。

概况：

该项目为广西南宁某住宅小区- 1#2#，总建筑面积43974.26m，其中，1#住宅建筑面积18776.47m，2#住宅建筑面积17672.09m，商业裙楼建筑面积4942.12m。1#、2#均为地上30层，属一类高层住宅，工程建筑设计结构形式为剪力墙结构，耐火等级为一级，抗震设防烈度为6度，设计使用年限为50年。

设计范围：

电力配电系统；照明系统；建筑物防雷、接地系统及安全措施；

火灾自动报警及联动控制系统；电气火灾监控系统；

消防设备电源监控系统；电视系统；电话系统；

网络系统；访客对讲系统。

部分图纸摘录：

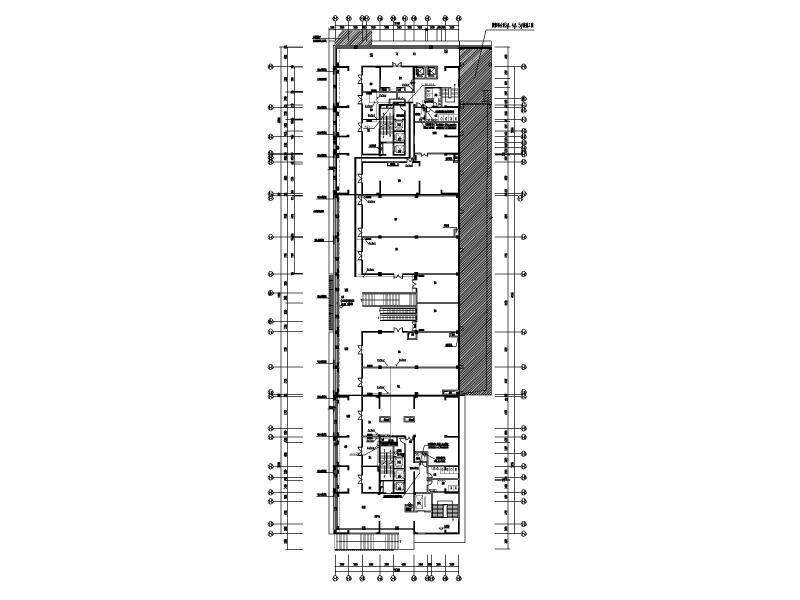

电气平面图

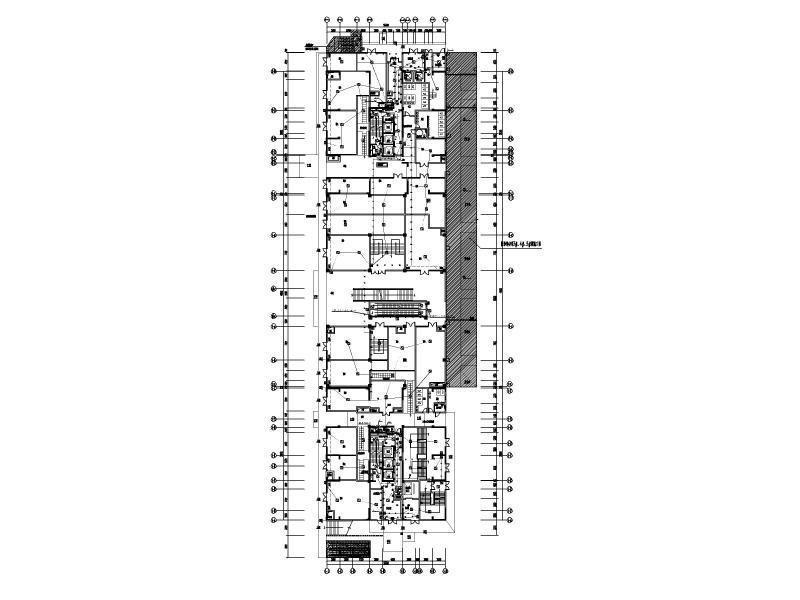

消防报警平面图

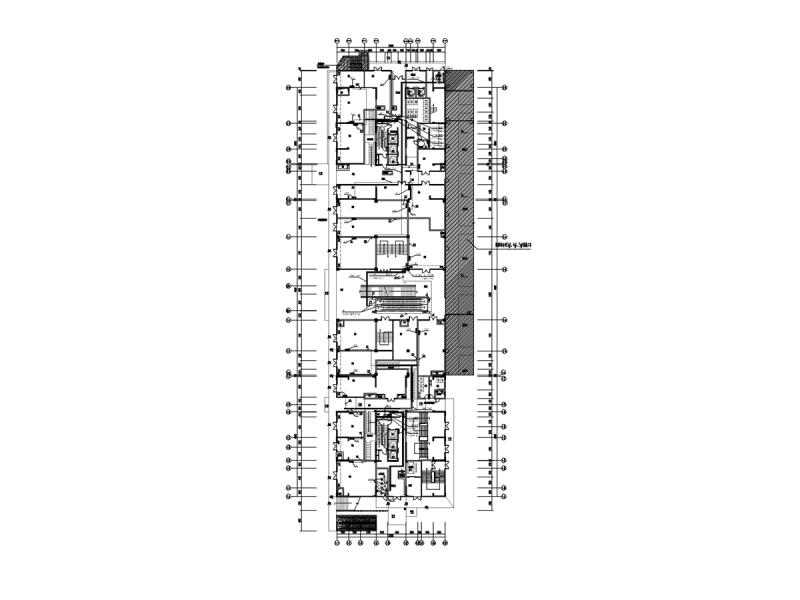

弱电平面图

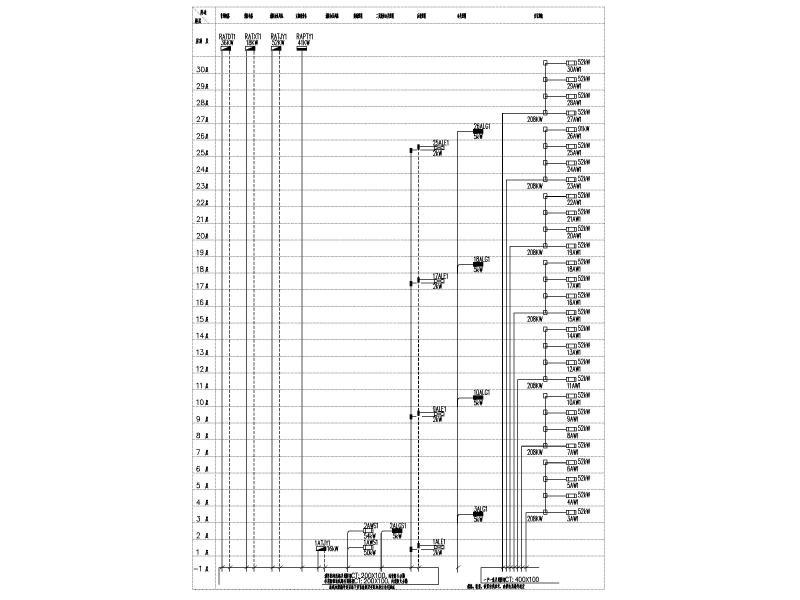

竖向配电系统图

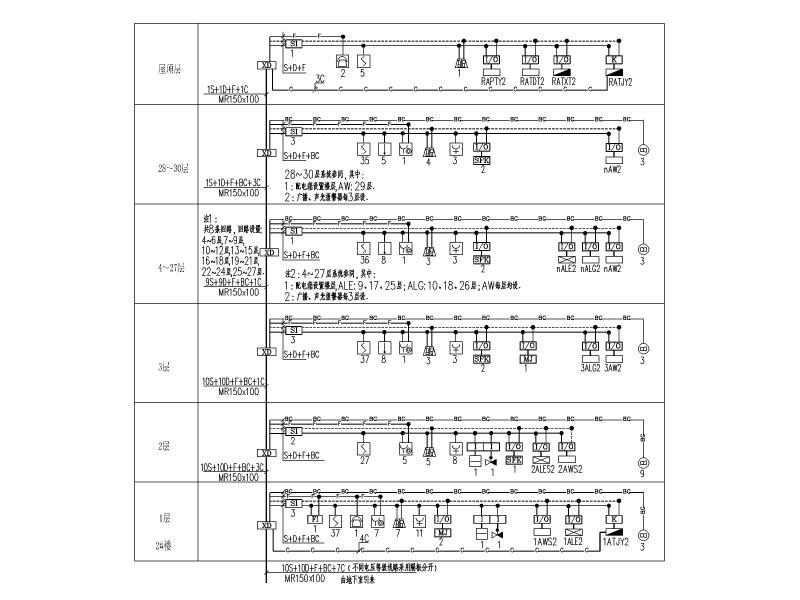

火灾报警及消防控制系统图

弱电系统图

图纸内容全览
