270000平米高等学校强弱电施工CAD图纸

  • 建筑类别:文化
  • 建筑设计面积:270000平方米
  • 图纸设计深度:施工图
  • 参考图纸:54张
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:黑龙江
  • 强电设计: 供配电系统 ,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统,广播系统,信息网络系统,其它

附件详情

  • 电气设计说明
  • 高压供电系统图
  • 低压配电系统图一
  • 低压配电系统图二
  • 配电干线图
  • 配电系统图一
  • 配电系统图二
  • 配电系统图三
  • 配电系统图四
  • 配电系统图五
  • 配电系统图六
  • 弱电系统图
  • 火灾自动报警及消防联动系统图
  • 剧场区负一层动力配电平面图
  • 教学区一层动力配电平面图
  • 剧场区一层动力配电平面图
  • 教学区二层动力配电平面图
  • 剧场区二层动力配电平面图
  • 教学区三层动力配电平面图
  • 剧场区三层动力配电平面图
  • 教学区四层动力配电平面图
  • 剧场区三层动力配电上空平面图
  • 教学区五层动力配电平面图
  • 剧场区屋顶层动力配电平面图
  • 教学区六层动力配电平面图
  • 剧场区台塔屋顶层动力配电平面图
  • 教学区七层动力配电平面图
  • 教学区屋顶层动力配电平面图
  • 剧场区负一层照明配电平面图
  • 教学区一层照明配电平面图
  • 剧场区一层照明配电平面图
  • 教学区二层照明配电平面图
  • 剧场区二层照明配电平面图
  • 教学区三层照明配电平面图
  • 剧场区三层照明配电平面图
  • 教学区四层照明配电平面图
  • 剧场区三层照明配电上空平面图
  • 教学区五层照明配电平面图
  • 剧场区屋顶层照明配电平面图
  • 教学区六层照明配电平面图
  • 剧场区台塔屋顶层照明配电平面图
  • 教学区七层照明配电平面图
  • 教学区屋顶层动力配电平面图
  • 剧场区负一层火灾自动报警平面图
  • 屋顶 防雷平面图
  • 基础接地平面图
  • 变配电站布置留洞平面图
  • 变配电站剖面布置图
  • ……

附件详情

学校坐落于黑龙江省,校园占地面积近27万平方米,建筑面积近10万平方米。
设计内容:
强电系统设计内容:高、低压供配电系统设计;配电、照明平面设计;防雷与接地系统设计。
弱电系统设计内容:电信—网络系统设计;有线电视系统设计;保安监控系统设计;教学区广播扩声系统设计(剧场内扩声系统单独设置);火灾自动报警系统及消防联动控制。
,图纸共54张。

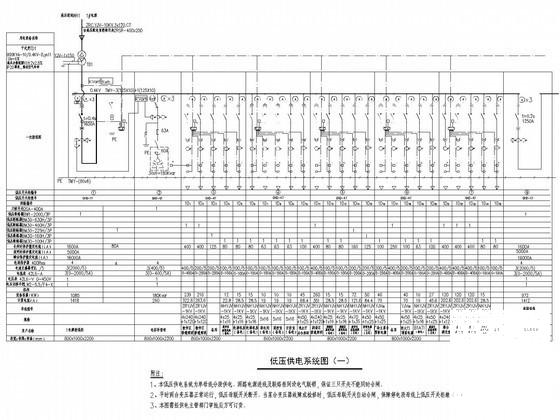

低压供电系统图

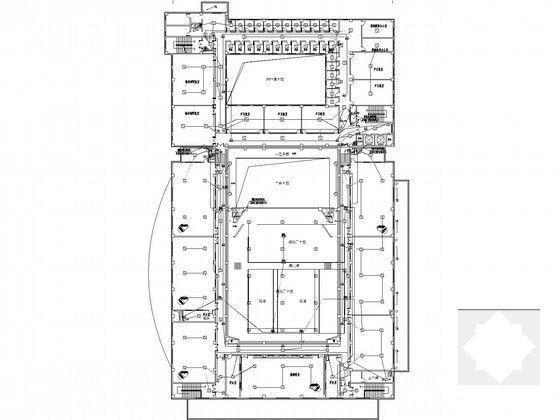

一层照明配电平面图

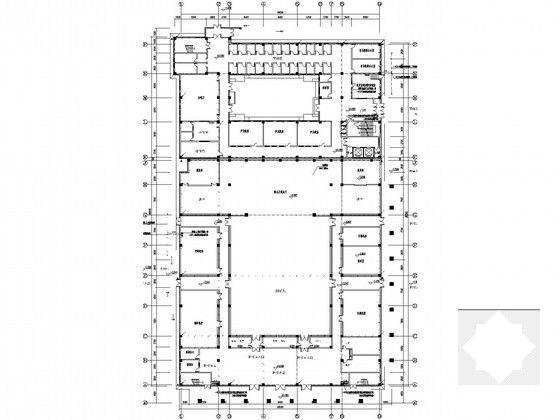

基础接地平面图

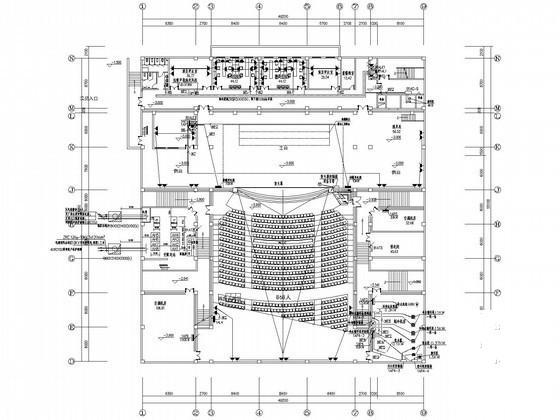

剧场区三层火灾自动报警平面图

弱电系统图

火灾自动报警及消防联动系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 学校施工图纸 - 1
    学校施工图纸 - 1
  • 学校施工图纸 - 2
    学校施工图纸 - 2
  • 学校施工图纸 - 3
    学校施工图纸 - 3
  • 学校施工图纸 - 4
    学校施工图纸 - 4
  • 学校施工图纸 - 5
    学校施工图纸 - 5
  • 学校施工图纸 - 6
    学校施工图纸 - 6
  • 学校施工图纸 - 7
    学校施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
