住宅地下车库强电系统施工CAD图纸（三级负荷）

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
地下层数：1层
图纸设计深度：施工图
参考图纸：15张
设计年代：近代
地下室用途：车库, 其它
负荷等级：三级
防雷等级：第三类
火灾保护分级：二级
接地方式：TN-S
项目所在地：四川
强电设计：低压配电, 电气照明, 接地安全, 电气控制, 其它
弱电设计：火灾自动报警系统 , 其它

附件详情

1、电气设计说明
2、配电室低压配电系统图
3、竖向干线配电系统图
4、喷淋、消防泵配电系统图
5、潜水泵控制箱系统图
6、配电房、发电机房风机控制箱系统图
7、地下室火灾报警、通信及消防控制系统
8、火灾报警平面图

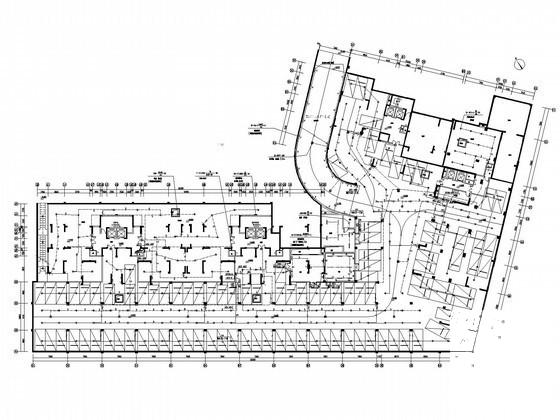

9、电气平面图
10、发电机剖面图
11、配电房、发电机房电气平面图
12、配电间电缆沟平面图
13、配电间预埋件平面图
14、地下室接地平面图

附件详情

该附件是住宅地下车库强电系统施工图纸，总共15张。
项目为住宅地下室室，地上与1、2楼单体建筑相连。地下室内设有水泵房、风机房、柴油发电机房、配电房等设备房。建筑设计结构形式为框架剪力墙结构，现浇混凝土楼板。
设计内容：1）220/380V配电系统；2）电力配电系统；3）照明系统；4）接地系统及安全措施；5）火灾自动报警及消防联动控制系统

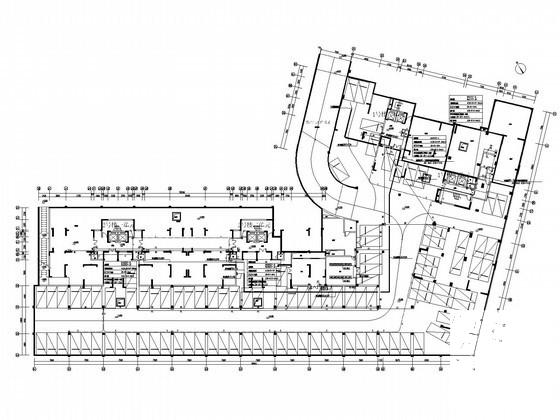

火灾自动报警平面图

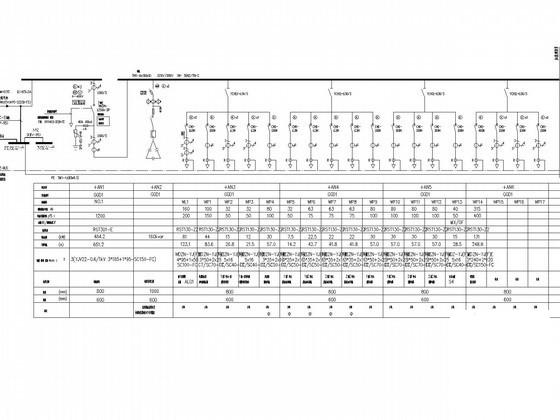

配电室低压配电系统图

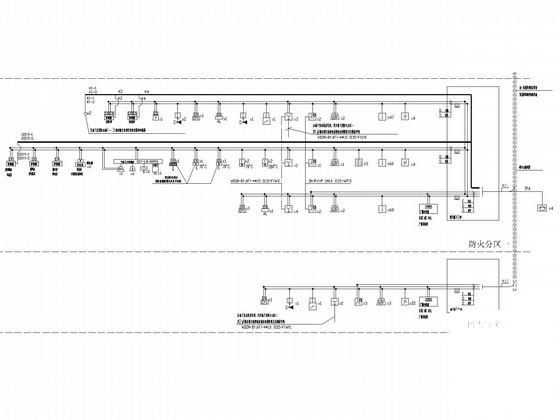

地下室火灾报警、通信及消防控制系统

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
