小型变电站电气施工CAD图纸(2018)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:589平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为某变电站 电气施工图

概况:
该项目为中心变电站变配电、照明、防雷接地、弱电及火灾报警等 电气施工图 设计,建筑面积约589平方米,一层建筑,与灯光变电站合建。
本中心变电站位于航站区内,与灯光变电站合建。
本中心站电源由110kV变电站引来,两路独立的电源供电(即从不同的上级变电站引来或从同一个上级变电站不同母线段引来)。两条线路同时供电,互为备用,为机场提供可靠的双回路电源。

设计范围:
供配电系统;照明、插座系统;防雷接地系统;
火灾报警系统;气体灭火系统;
综合自动化系统;排水泵控制原理。

部分图纸摘录:

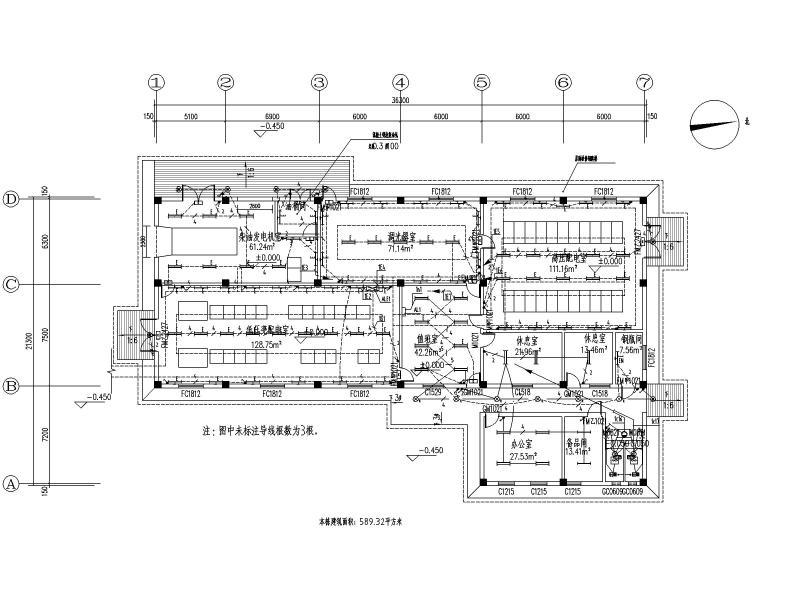

照明平面图

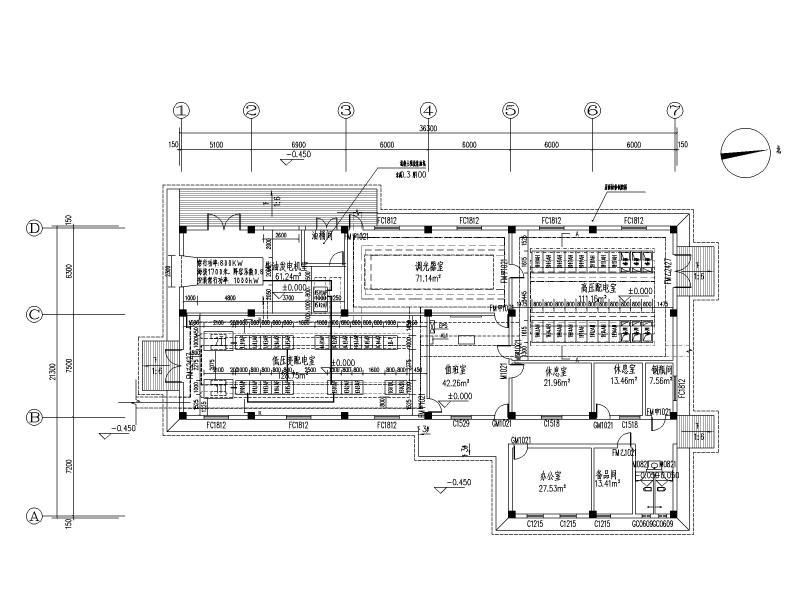

电力平面图

防雷平面图

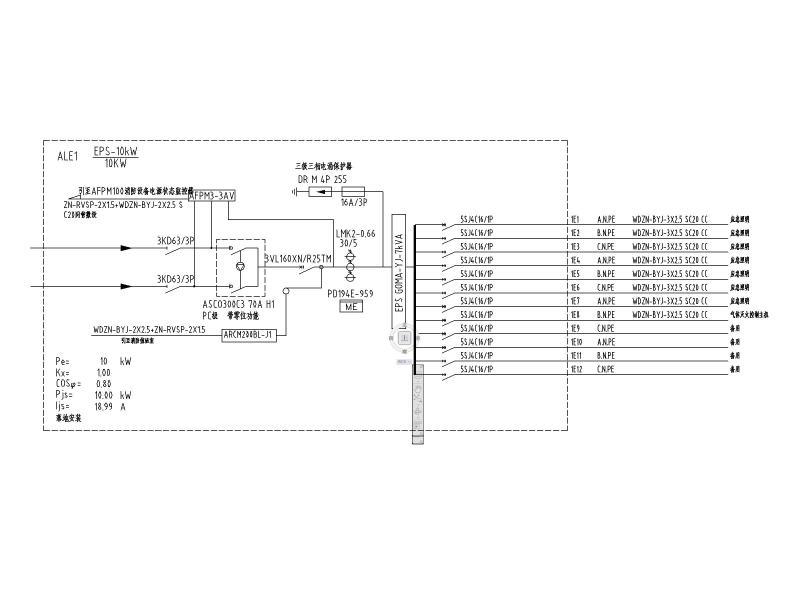

配电箱系统图

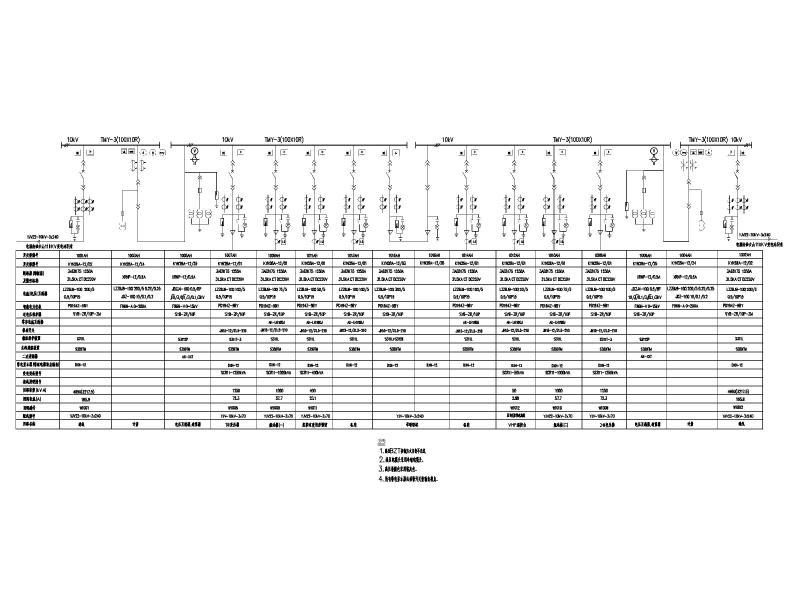

供电系统图
火灾自动报警及联动系统图



气体灭火系统图



图纸内容全览




以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 变电站电气图纸 - 1
    变电站电气图纸 - 1
  • 变电站电气图纸 - 2
    变电站电气图纸 - 2
  • 变电站电气图纸 - 3
    变电站电气图纸 - 3
  • 变电站电气图纸 - 4
    变电站电气图纸 - 4
  • 变电站电气图纸 - 5
    变电站电气图纸 - 5
  • 变电站电气图纸 - 6
    变电站电气图纸 - 6
  • 变电站电气图纸 - 7
    变电站电气图纸 - 7
  • 变电站电气图纸 - 8
    变电站电气图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
