2层大型钢结构汽车库结构设计CAD施工大样图

  • 建筑类别:交通建筑
  • 厂房建筑高度类型:多层厂房
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:18m
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

钢结构与土建结合的大型钢结构汽车库
图纸全套,含汽车坡道,底层土建,上层钢结构,节点详细
该资料包含:钢 结构设计说明 ,二层钢柱预埋件布置图,屋面钢梁布置图,屋面结构布置图,墙架图,GJ1大样图,YHL大样图, 节点详图
共8张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

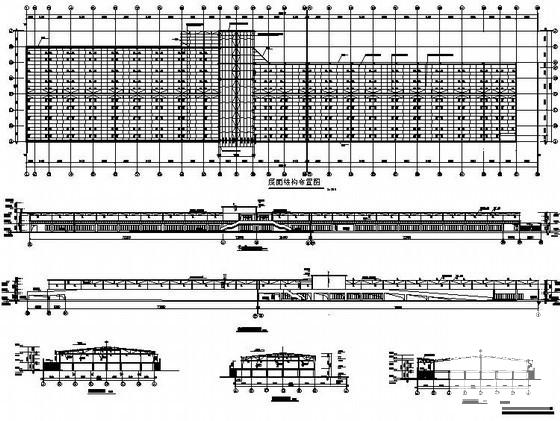

  • 大型钢结构设计 - 1
    大型钢结构设计 - 1

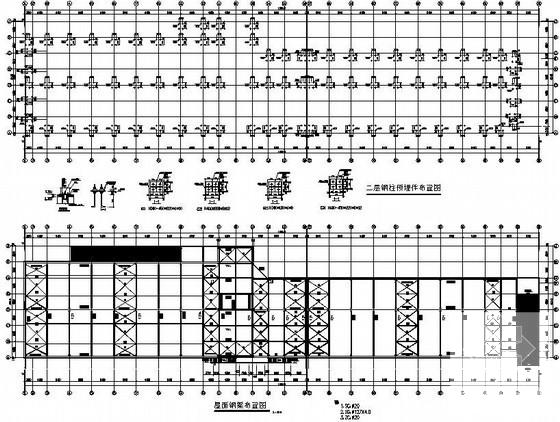

  • 大型钢结构设计 - 2
    大型钢结构设计 - 2

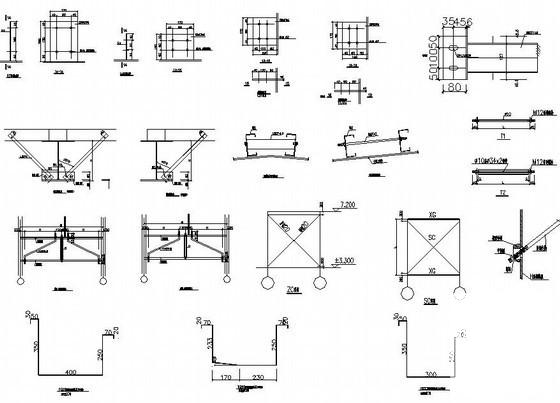

  • 大型钢结构设计 - 3
    大型钢结构设计 - 3

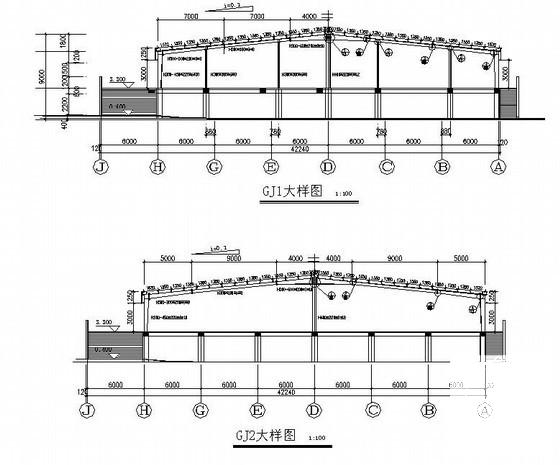

  • 大型钢结构设计 - 4
    大型钢结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
