特大型Ⅰ类机械式汽车库电气施工CAD图纸

该附件为特大型Ⅰ类机械式汽车库 电气施工图 。

概况：

本项目为山西太原市某城中村改造项目一期（7#地块）地下车库。该项目为特大型Ⅰ类机械式汽车库。停车数量：1185辆；停车方式：普通平层停车/立体停车。总建筑面积为36593.68平方米。建筑建筑设计结构形式为框架结构，合理使用年限为3类（50年），抗震设防烈度8度，使用功能为车库与设备用房。

设计范围：

低压配电系统；动力配电系统；照明系统；

防雷保护及接地电气设备及配电系统的接地；

火灾自动报警及消防联动控制系统；闭路电视监控。

部分图纸摘录：

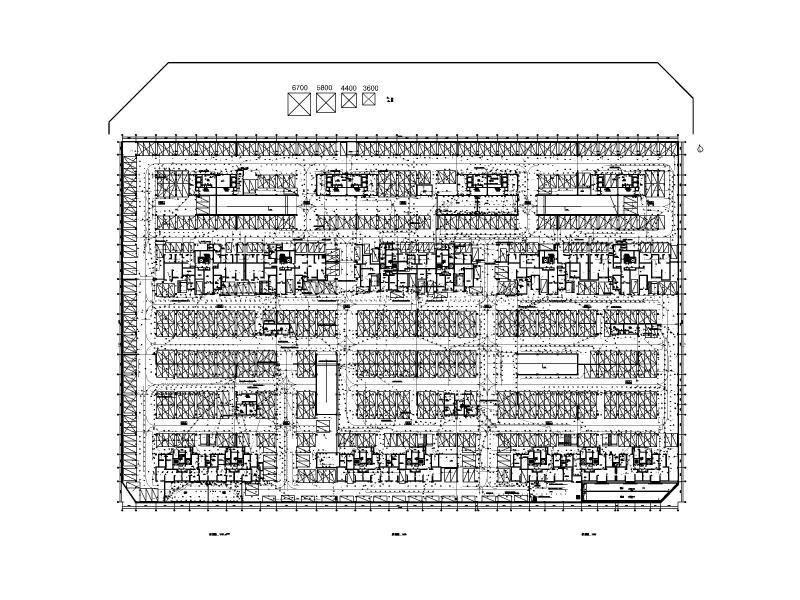

等电位联结平面图

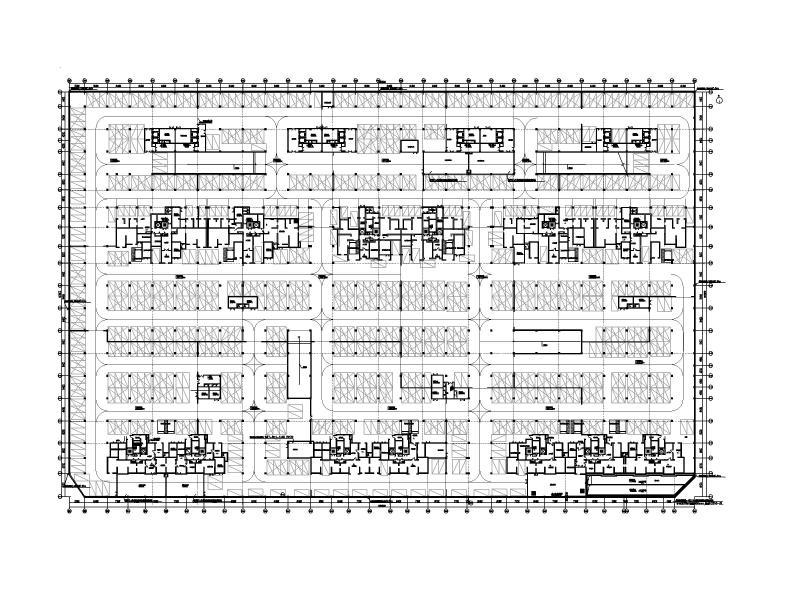

接地平面图

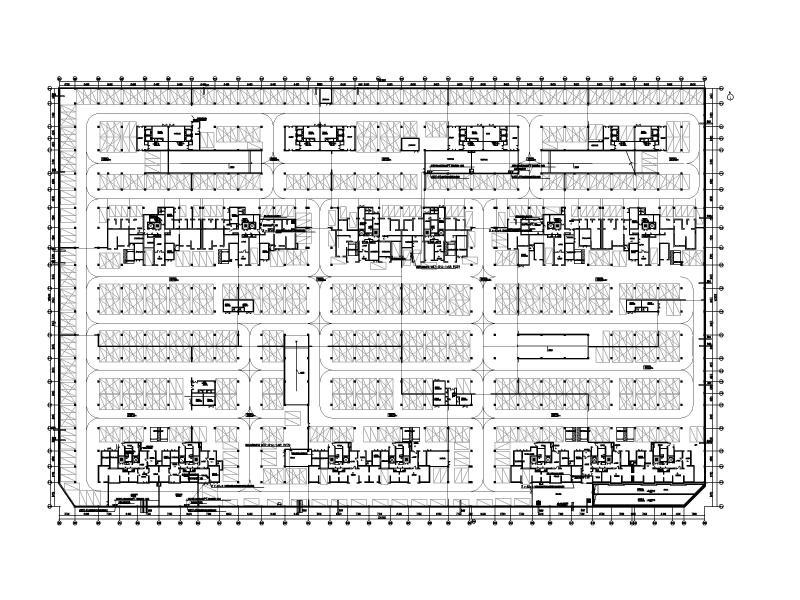

消防平面图

照明平面图

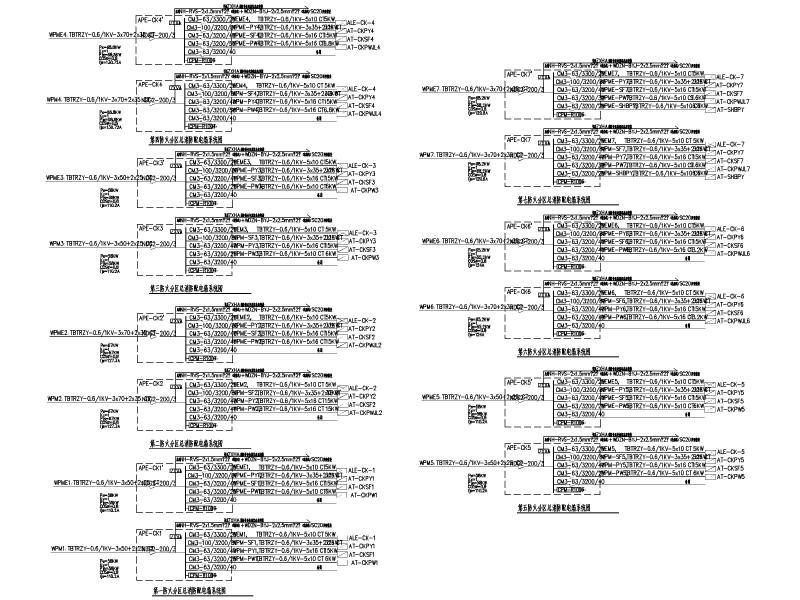

配电系统图

火灾自动报警系统图

视频监控系统图
