32万平米37层大厦弱电施工CAD图纸

  • 建筑类别:商业
  • 建筑设计面积:32万平方米
  • 地上层数:37层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 负荷等级:一级
  • 防雷等级:第二类
  • 项目所在地:辽宁
  • 弱电设计: 火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,其它

附件详情

  • 1、 电气设计 说明
  • 2、闭路监控系统图
  • 3、门禁系统图
  • 4、报警系统图
  • 5、停车场系统图
  • 6、电梯智能控制系统图
  • 7、背景音乐系统图
  • 8、可视对讲系统图
  • 9、室内报警系统图
  • 10、UPS及巡更系统图
  • 11、有线电视系统图
  • 13、综合布线系统图
  • 12、消防控制室布置示意图
  • 14、门禁安装示意图
  • 15、抗静电地板安装示意图
  • 16、 防雷接地 系统图
  • 17、控制室布置示意图
  • 18、停车场系统示意图

附件详情

该附件为37层大厦弱电施工图纸,共18张。
项目概要:总建筑面积32万平方米,以“城市综合体”的理念精心规划,包括国际连锁超市、大型百货、国际影城、量贩KTV、餐饮、室内精品店步行街、公寓、商务设施等各种业态。总占地面积4.8万平方米,总建筑面积131.5万平方米。其中商业约16万平方米,办公式公寓约6.2万平方米,高档住宅约9万平方米。建筑高度100米;地上37层,地下2层。建筑设计结构形式:商业综合体框架;居住区为框简、框剪。
设计范围:视频监控系统、入侵报警系统、可视对讲系统、电子巡更系统、综合布线系统、有线电视系统、停车场设备管理系统、程控电话交换机系统、UPS不间断电源系统、建筑设备监控系统、门禁系统、背景音乐及紧急广播系统、防雷接地系统、机房装修系统、;联通、电信公司远端交换模块(RSU)设在地下一层弱电机房,来自网通、电信公司的光纤端接于此。该项目电信分界点为电信总配线架处,该资料仅负责总配线架以下的配线系统设计。有线电视进楼为光缆,来自分光器(OSD)的光节点位于地下一层有线电视机房,有线电视分界点在光端机房。
......
,总共18张。

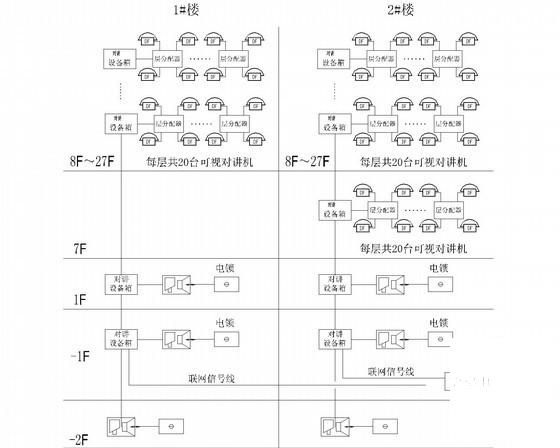

可视对讲系统

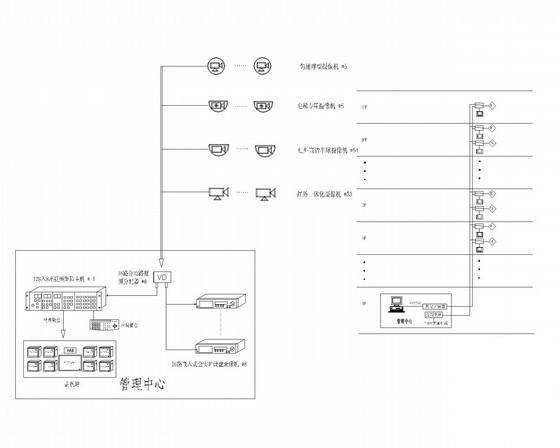

监控系统

火灾报警系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

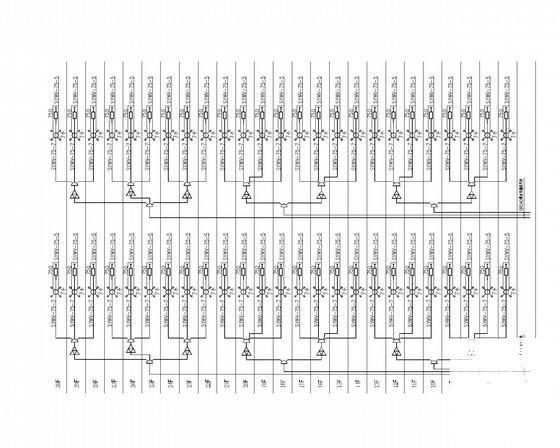

  • 32万平米37层大厦弱电施工CAD图纸 - 1
    第 1 张图
  • 32万平米37层大厦弱电施工CAD图纸 - 2
    第 2 张图
  • 32万平米37层大厦弱电施工CAD图纸 - 3
    第 3 张图
  • 32万平米37层大厦弱电施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
