超高层住宅楼空调系统设计施工CAD图纸

附件详情

一、项目概要：本项目位于湖北省一超高层住宅，包括：两栋47层超高层住宅、3层商业裙房、1个会所以及2层地下车库，建筑高度154.2m, 总建筑面积为92634m2。住宅设备层设在23层。
二、设计内容
1、工程1层会所建筑面积约330m2，空调设计冷负荷为52kW，热负荷为48.5kW。该资料采用可变冷媒多联式空调系统，制冷剂采用R410a。
2、空调风系统：室内机通过布置送风管道和散流器将空调冷热风均匀送至各个区域。空调新风采用全热交换机组，将排风中的能量回收到新风中，新风预冷/预热后送至每个空调房间。
3、住宅及商铺空调设计均采用风冷热泵分体空调......

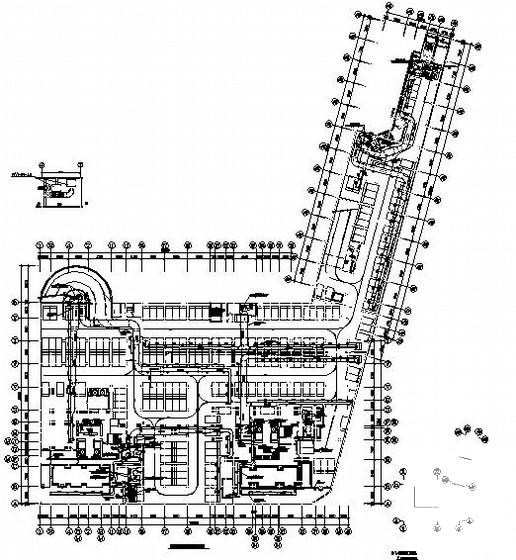

4、防排烟设计： 所有不具备自然排烟条件的防烟楼梯间、前室、消防电梯的合用前室均设正压送风系统。地下停车库设机械排烟系统，此系统平时兼作为机械排风系统。排烟（排风）量按6次/h的换气次数计算......


，图纸共44张。
