高层商住楼采暖及通风系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:48986平方米
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:52张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制,同程式
  • 项目所在地:陕西

附件详情

  • 设计施工说明

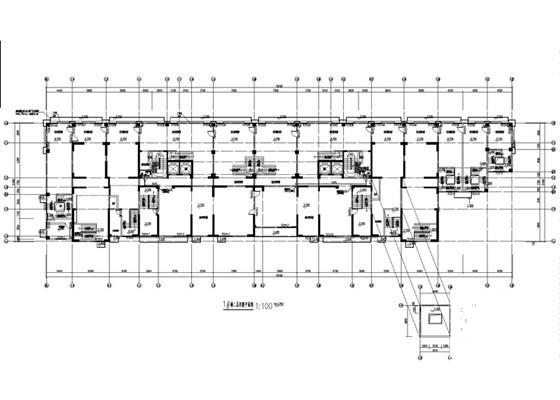

  • 商业采暖平面图

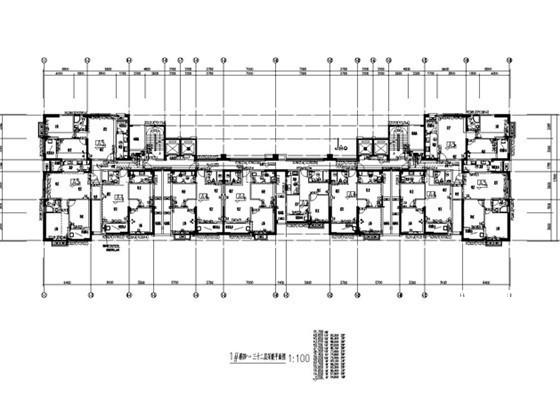

  • 住宅采暖平面图

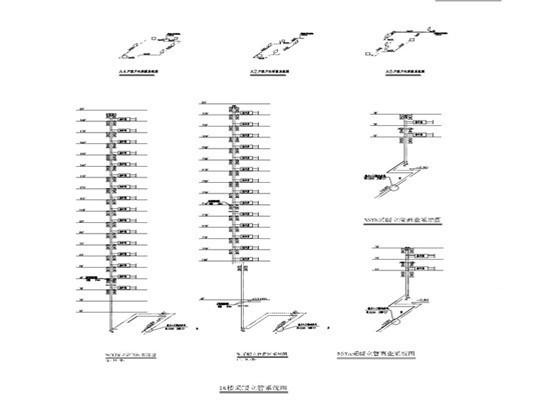

  • 采暖立管系统图
  • 管道井平面图

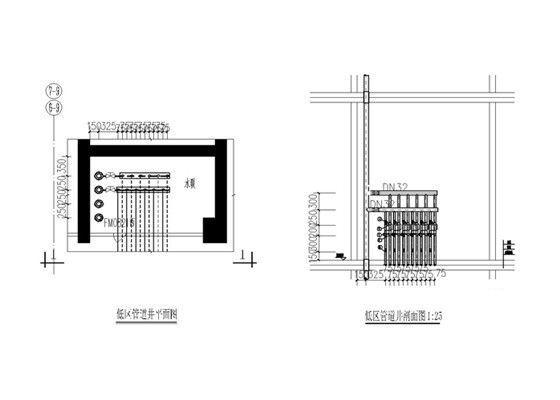

  • 管道井剖面图
  • 散热器连接平面图
  • 散热器连接立面图
  • ......

附件详情

一、项目概要:
工程为商住楼,1#,地下一层,地上三十二层,其一、二层为商业及配套物业用房,三~三十二层为住宅,高度95.25m,住宅部分建筑面积21501.3m2;3#,地下一层,地上十八层,均为住宅,高度52.5m,住宅部分建筑面积7418.54m2;6、7#楼,地下一层,地上三十四层,均为住宅,高度98.9m,住宅部分建筑面积20006.22m2......
二、采暖系统:
1.采暖系统热媒参数为75/50°C低温热水,采用竖向采暖系统,为下供下回系统,住宅设置 分户计量 井,户内采用双管同程系统。户内系统供回水管布置在本层建筑地面下的垫层内......
三、通风系统:
1.地下室防烟楼梯间不满足自然排烟条件,设置机械加压送风。
2.所有屋顶电梯机房均设置机械排风。
3.地上卫生间具备自然通风条件的采用自然通风,暗厕设机械排风,排风量按10次换气计算,排气扇由业主自理......

图纸共计52张

商业层采暖平面图

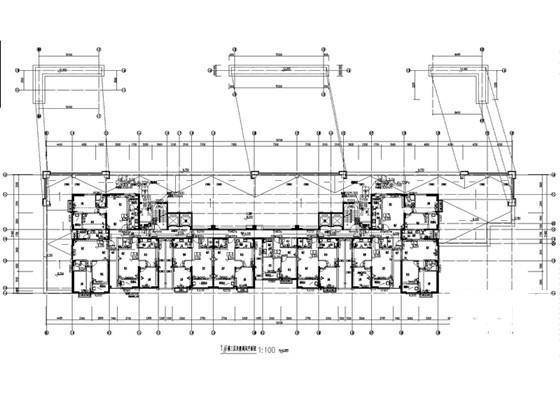

住宅层采暖平面图

井道平面图

采暖立管系统图
