高层商住楼采暖及通风排烟系统设计_CAD

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑设计面积:21820.3平方米
  • 建筑地上层数:16层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 送风方式:散流器送风
  • 节点大样:集分水器
  • 项目所在地:河北

附件详情

  • 暖通设计施工说明
  • 地下一层采暖通风平面图

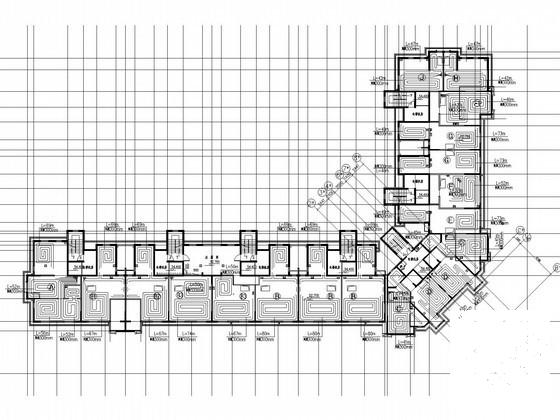

  • 一层采暖通风平面图
  • 二层采暖通风平面图
  • 设备层采暖通风平面图
  • 主要设备表
  • 前室加压送风系统图
  • 空调冷凝水立管示意图
  • 商业采暖系统示意图
  • ......

附件详情

一、项目概要:
项目概要:该项目为唐山市路北区某商住楼,地下二层,地上16层,建筑高度57.8米,地下一层为戊类储藏室,地下二层为人防,一、二层为商业网点,三层以上为住宅,为一类居住建筑。建筑总面积为21820.3m2......
二、采暖系统:
1.设计热源为小区热力站房提供的低温热水系统,热媒参数为50/40度低温热水。
2.工程采暖系统采用共用立管的 分户计量 系统,户内为低温热水地板辐射采暖。
3.水箱间散热器采用钢制绕片管对流散热器......
三、通风排烟系统:
1.住宅厨房及卫生间均设防回流、防渗漏通风道。
2.不具备自然排烟的合用前室加压送风量为38000M3/h。
3.合用前室的余压值为30Pa。
4.地下一层储藏室及内走道利用窗井自然排烟......

图纸共13张

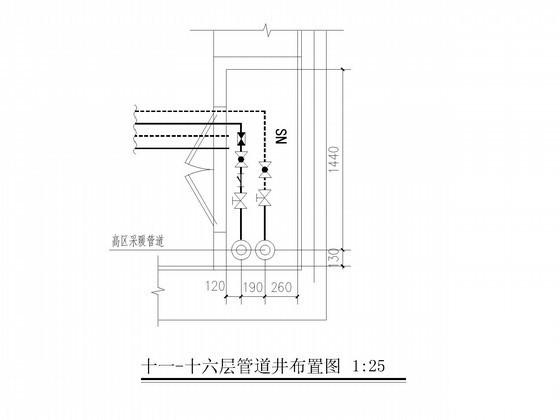

管道井布置图

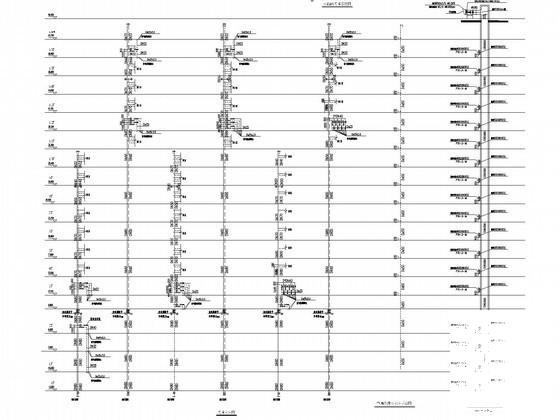

采暖立管图

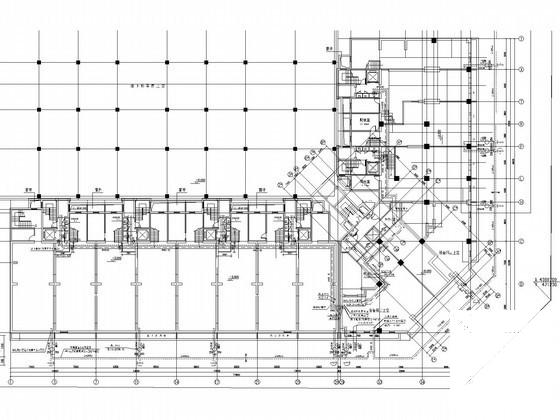

地下一层采暖通风平面图
