高层住宅小区采暖通风系统设计施工CAD图纸

附件详情

一、项目概要：

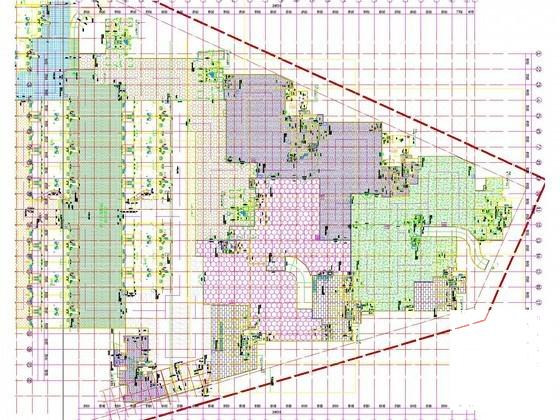

该项目是一个高层住宅小区建筑。地上33层，地下1层，总建筑面积约16000平方米。图纸内容包含设计施工说明，主要设备材料表及图例，采暖、防排烟平面图，采暖系统图，防排烟系统图，平时人防通风平面图等...

二、采暖设计：

1. 采暖室外计算温度tw=-8°C,冬季平均风速V=3.5m/s.
2. 热负荷按稳定传热连续供暖计算,采暖热媒为50-40°C的热水,由小区换热站供给,计算总热负350.4kW。采暖面积8679m^2，采暖热指标为q=40W/m^2(不含户间)，系统阻力损失57kPa。
3. 该项目采暖系统为共用立管的分户独立系统,共33层，分为高中低三个区.

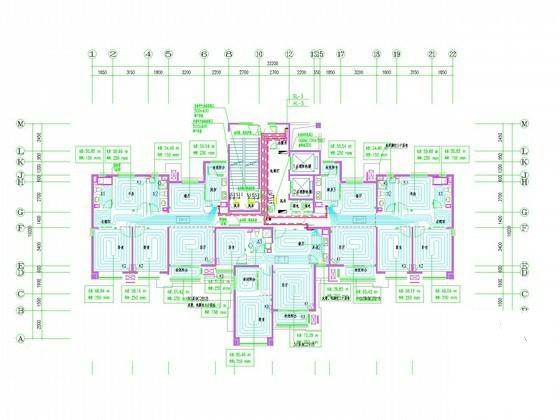

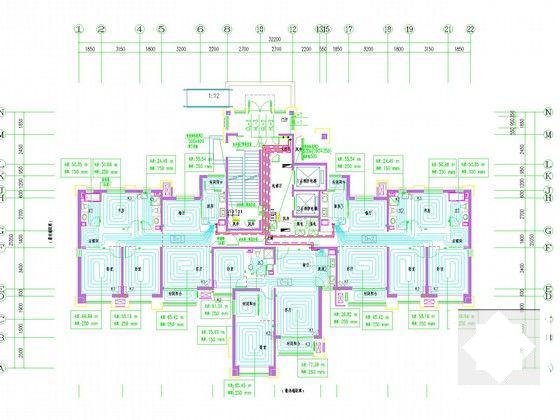

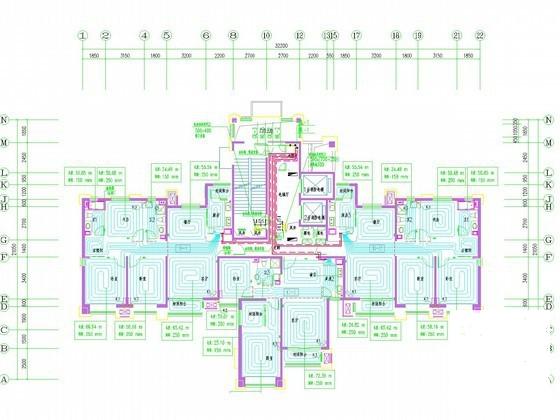

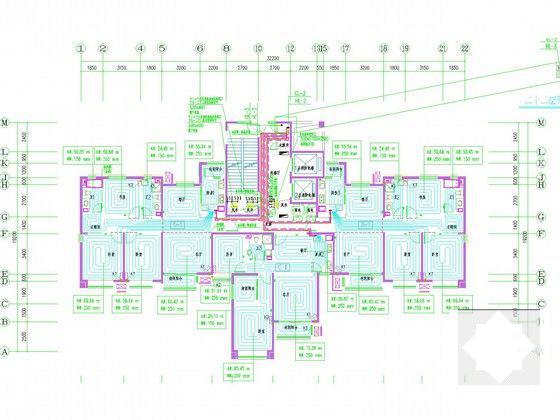

4. 采暖系统形式:住宅内客厅、卧室、餐厅、卫生间、厨房均采用地面辐射供暖方式,每个供暖回路均在分水器处设置电动式恒温控制阀，在各供暖房间设置温度控制器...
