5层小型商业办公楼空调通风系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风

附件详情

  • 设计与施工总说明
  • 暖通空调安装详图
  • 设备平面图
  • 风管平面图
  • 水管平面图
  • 制冷机房原理图
  • 循环水立管系统图
  • 空调机房平面图
  • 空调机房基础平面图
  • 冷却塔基础平面图
  • ......

附件详情

一、项目概要:
项目位于浙江省,为一五层商业办公楼.......
二、冷热源:
离心式冷水机组,空调冷负荷11821kW;冷负荷指标150w/m......
三、空调系统:
商铺的吊顶内设置卡式风机盘管机组,回风经过卡式风机盘管机组处理后送出,以满足室内温度要求......
四、通风排烟系统:
采用机械送风;机械排风;机械排烟;自然补风方式......

图纸共27张。

水管平面图

空调机房基础平面图

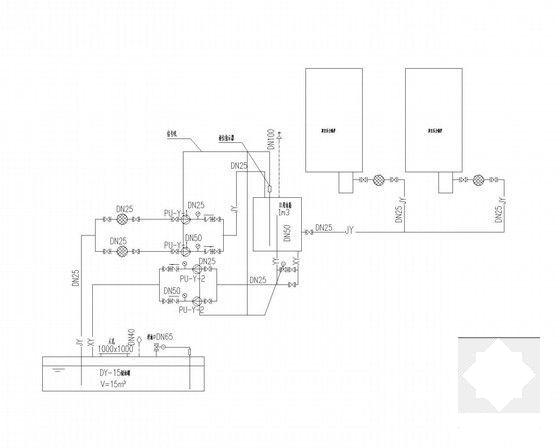

油路系统原理图

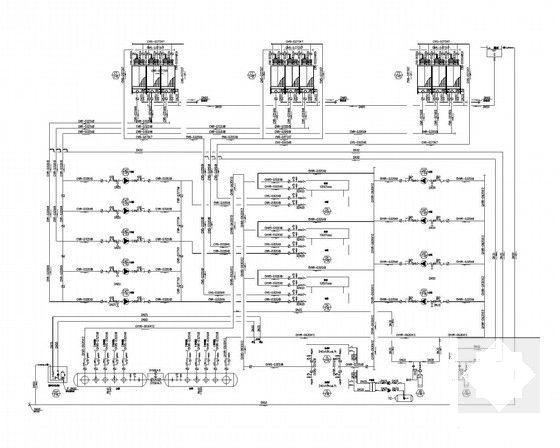

制冷机房原理图

设备平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

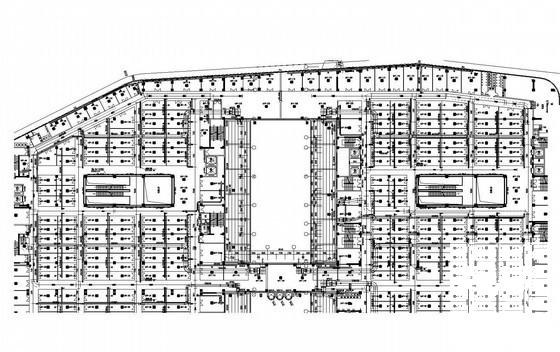

  • 小型办公楼设计图纸 - 1
    小型办公楼设计图纸 - 1

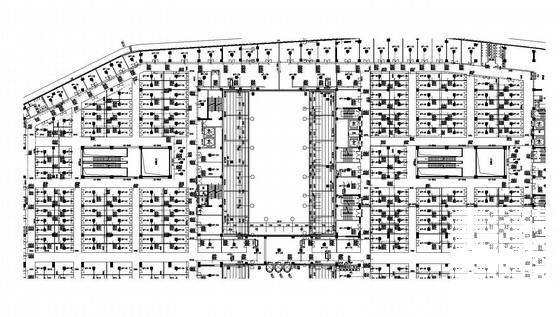

  • 小型办公楼设计图纸 - 2
    小型办公楼设计图纸 - 2

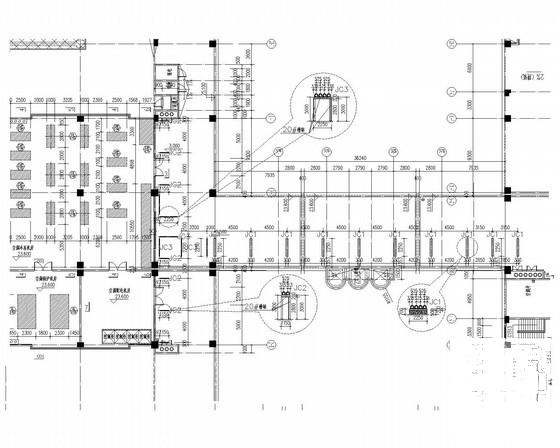

  • 小型办公楼设计图纸 - 3
