高层商住楼通风及防排烟系统设计施工图cad平面图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 通风设计说明
  • 系统编号.标准图集.图例
  • 主要设备表
  • 加压送风系统图
  • 排烟系统图

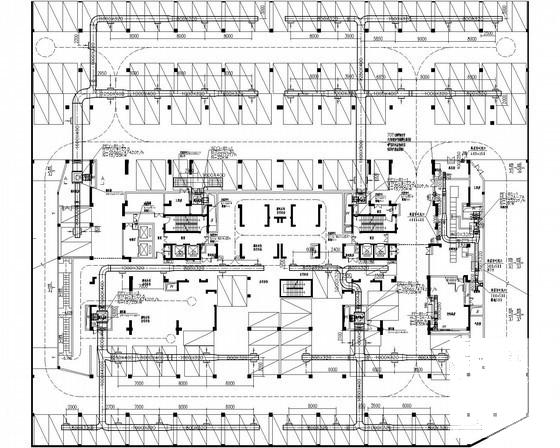

  • 地下二层防排烟平面图
  • 地下一层防排烟平面图
  • 一层通风平面图
  • 二层通风平面图
  • 三层通风平面图
  • 四层通风平面图
  • 五~二十七层通风平面图
  • 屋顶层通风平面图

附件详情

一、项目概要:
项目位于广东省,为一高层商住楼,地上27层,地下2层...
二、通风系统:
1.地下二层第一防火分区为汽车库,设置机械排风兼排烟系统和机械补风系统。
2.高、低压变配电房、柴油发电机房全部采用气体自动灭火系统,故只设平时通风系统...
三、防排烟系统:
1.第二防火分区平时为汽车库,设置机械排风兼排烟系统和机械补风系统。
2. 所有消防楼梯及前室,消防电梯合用前室均采用机械加压送风防烟。
3.二层内走道超过60米,设置机械排烟系统PP(Y)-F2-1,PP(Y)-F2-2机械排烟...

图纸共13张。

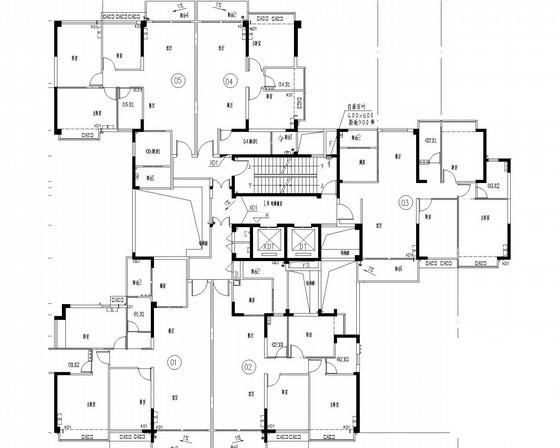

标准层通风平面图

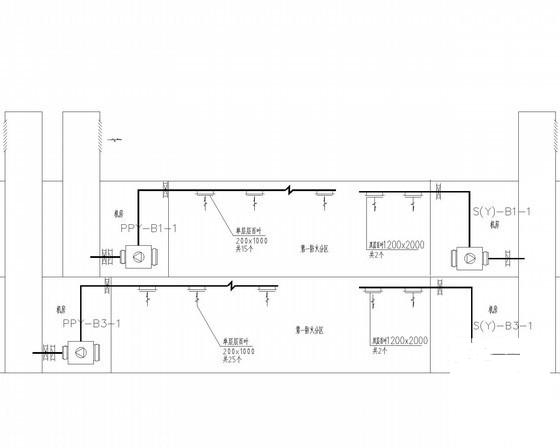

地下车库排烟系统图

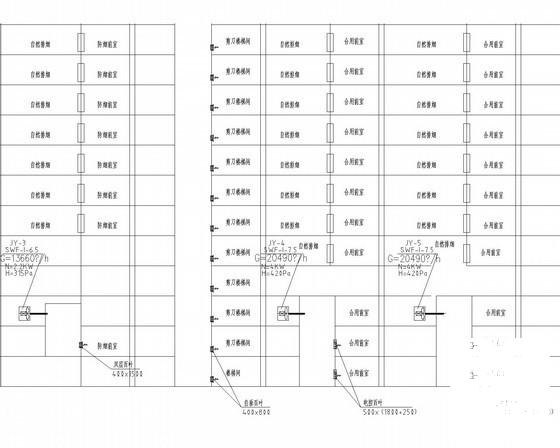

加压送风系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高层商住楼通风 - 1
    高层商住楼通风 - 1
  • 高层商住楼通风 - 2
    高层商住楼通风 - 2
  • 高层商住楼通风 - 3
    高层商住楼通风 - 3
  • 高层商住楼通风 - 4
    高层商住楼通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
