高层商住楼通风防排烟系统设计施工CAD图和平面图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 项目所在地:陕西

附件详情

一、项目概要:
项目位于陕西省,为高层商住楼,建筑类别为一类,地上26+1层,地下1层。设计为防烟楼梯间及合用前室设计防烟,戊类库房防排烟及设备房通风系统...
二、通风系统:
1.戊类库房设有排风,换气次数按2次/h计算。
2.电梯机房设有排风装置,排风量按不小于8次/h计算。
3.配电室设有机械通风设备,换气次数按6次/h计算...
三、人防系统:
1.清洁式通风新风量按大于5m/h.p设计。
2.滤毒式通风新风量按大于2m/h.p设计。
3.隔绝式通风内部空气循环,隔绝防护时间≥3h。CO2浓度≤2.5%...

图纸共13张。

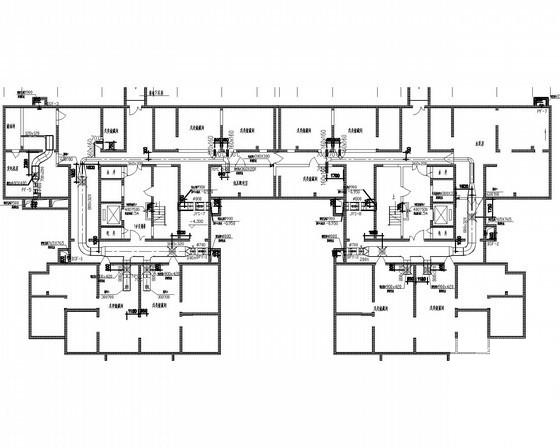

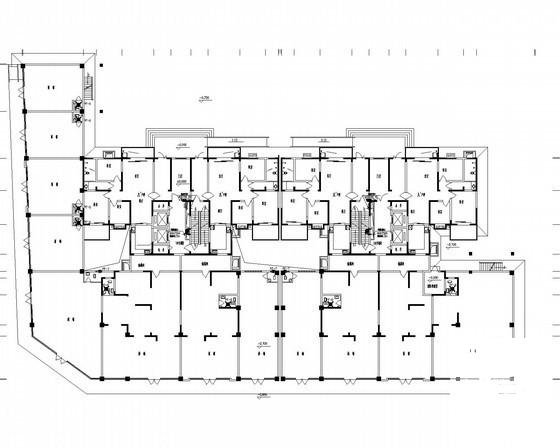

通风平面图

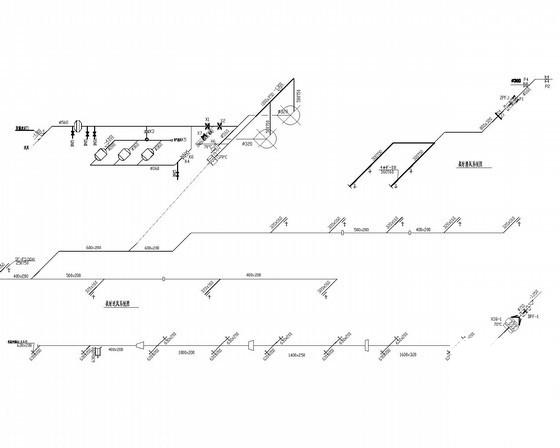

车库风管系统图

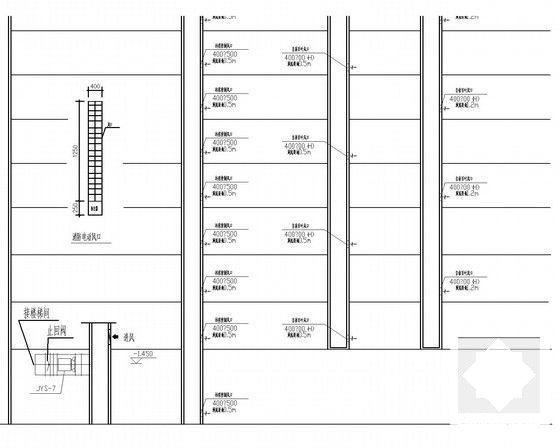

加压送风系统图

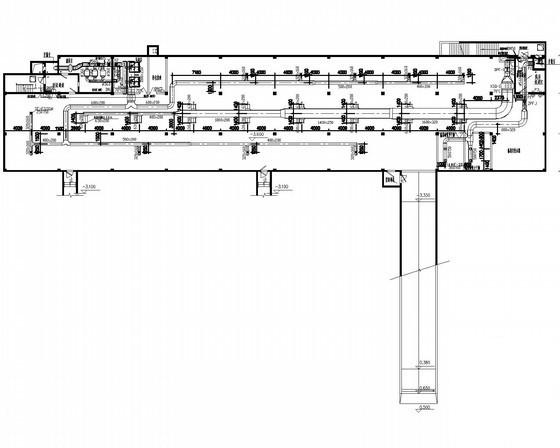

人防平战通风平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 高层防排烟设计 - 1
    高层防排烟设计 - 1
  • 高层防排烟设计 - 2
    高层防排烟设计 - 2
  • 高层防排烟设计 - 3
    高层防排烟设计 - 3
  • 高层防排烟设计 - 4
    高层防排烟设计 - 4
  • 高层防排烟设计 - 5
    高层防排烟设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
