高层住宅建筑通风排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:5000平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计内容:通风,防排烟

附件详情

一、项目概要:
该项目地下一层,地上十八层,总建筑面积约5000m2....
二、设计内容:
本次施工图设计仅包括消防电梯前室和防烟楼梯间前室的合用前室正压送风设计和地下室自行车库通风设计...

图纸共24张。

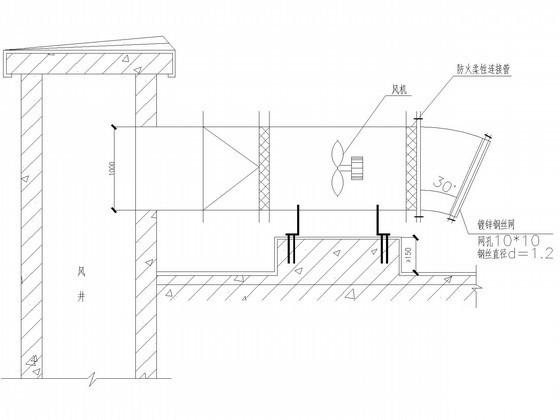

防烟风机屋顶安装立面示意图

正压送风系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

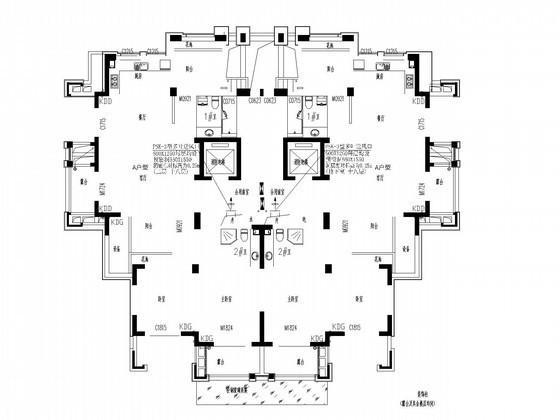

  • 高层住宅建筑图纸 - 1
