多层文化建筑消防通风排烟系统设计施工CAD图纸

一、项目概要：

该项目位于重庆市，是一个多层文化建筑项目，建筑层数地上4层。

图纸内容主要包含设计施工说明，主要设备材料表及图例， 建设工程 初步设计审查意见回复，公共建筑节能（绿色建筑），吊一层排风平面图，排风平面图等...

二、通风设计：

车库通风系统，换气次数为6次/h。卫生间通风系统，换气次数为10次/h；换气扇均配套止回阀。其他房间通风系统，换气次数为4次/h。配电房、发电机房通风系统，换气次数为12次/h...

三、防排烟设计：

内走道和地上面积超过100m功能房间采取自然排烟设计，其排烟口距最远的排烟点的距离不超过30米。防排烟、供暖、通风和空气调节系统中的管道及建筑内的其他管道，在穿越防火隔墙、楼板和防火墙处的空隙应该采用防火封堵材料封堵...

图纸展示：

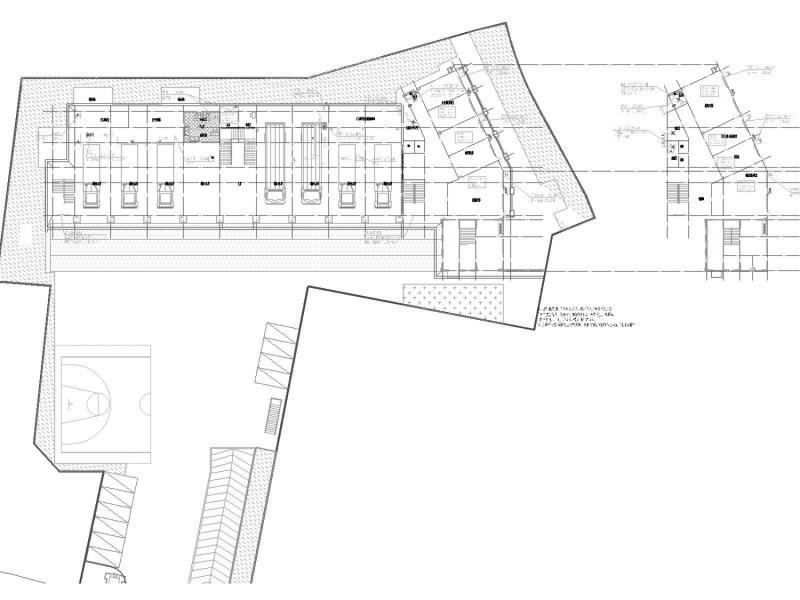

一层排风平面图

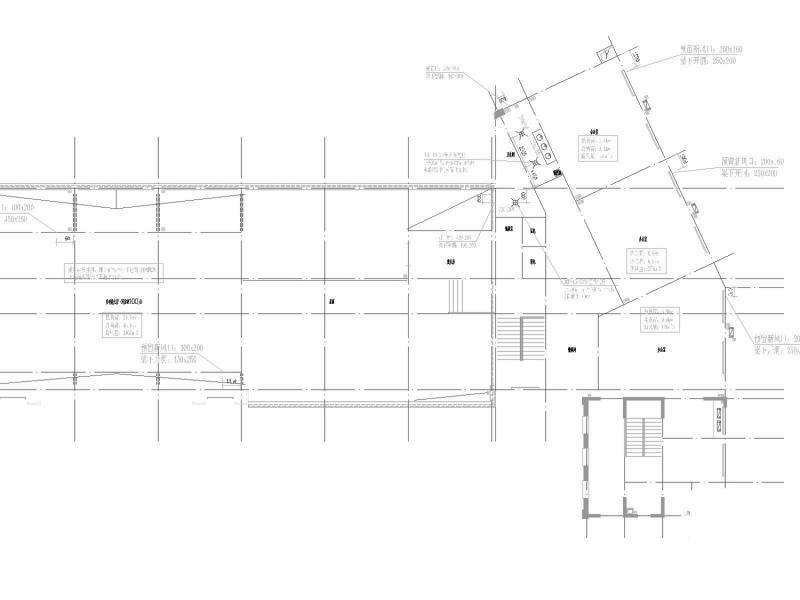

二层排风平面图局部

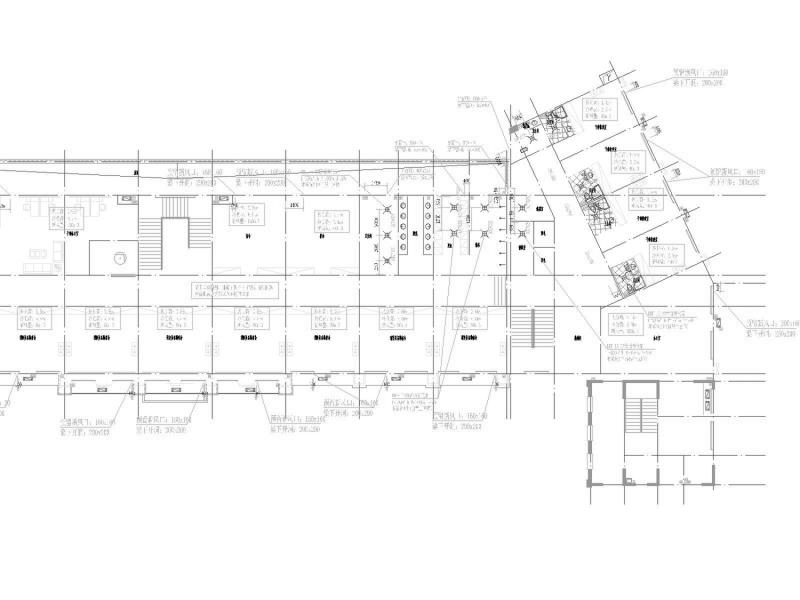

三层排风平面图局部

四层排风平面图局部
