高层商务中心通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:38122.96平方米
  • 建筑地上层数:28层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 冷热源:电动压缩式冷水机组,锅炉
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目所在地:河南

附件详情

一、项目概要:
该项目为河南家具商务中心项目一期,建筑面积38122.96m2,该资料建筑层数:地上共二十八层,地下一层,建筑总高度:99.75m...

二、通风排烟系统:

1.通风:
电梯机房设有机械排风系统,排风量按换气次数10次/h计算确定,自然进风。
卫生间设机械排风系统,排风量按换气次数6次/h计算确定,自然进风。

2.防排烟系统:
该项目属一类综合建筑,防烟楼梯间设机械加压送风系统,加压送风机设于屋面(设置止回阀和电动调节阀)。地上部分每隔两层设一个自垂式百叶送风口,地下部分每层设一个自垂式百叶送风口。着火时,开启屋面加压送风机。
地下一层为车库,设机械排烟和补风,按6次/小时计算,地下车库补风不低于排烟的50%...

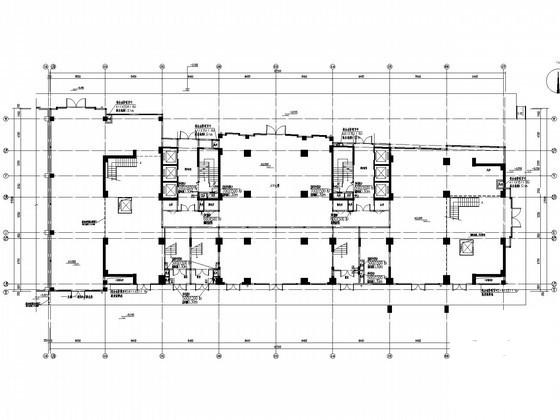

一层暖通布置平面图

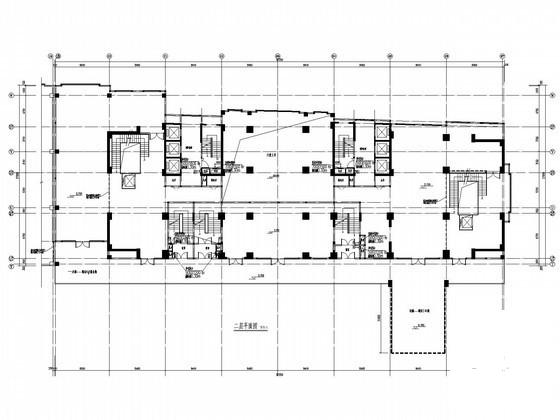

二层暖通布置平面图

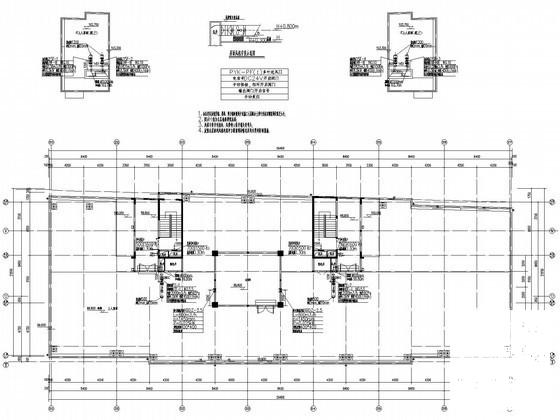

屋顶层暖通布置平面图
