120700平米高层商住小区通风及防排烟系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑设计面积:120700平方米
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

一、项目概要:
该项目位于安徽省,建筑类别为商住小区。多层建筑高度为21.5m,高层住宅建筑高度为84.1m,总建筑面积约为120700m2...
二、通风系统:
1.公共卫生间、住宅商业内无外窗的密闭卫生间设置机械排风,自然进风;排风风量按换气次数计算。
2.单体地下的水泵房、配电间、非机动车库等设置机械通风,风量均按设计换气次数计算...
三、防排烟系统:
1.防烟楼梯间采用开窗自然通风的防烟方式,防烟楼梯间每5层有效开窗面积面积2m2并保证顶层1m2;合用前室采用机械正压送风的形式。
2.走道及不小于100m2的房间设置可开启外窗自然通风排烟,1/2高度以上有效开窗面积不小于房间面积的2%并保证开窗位置距离室内最远点不大于30m...

图纸共22张。

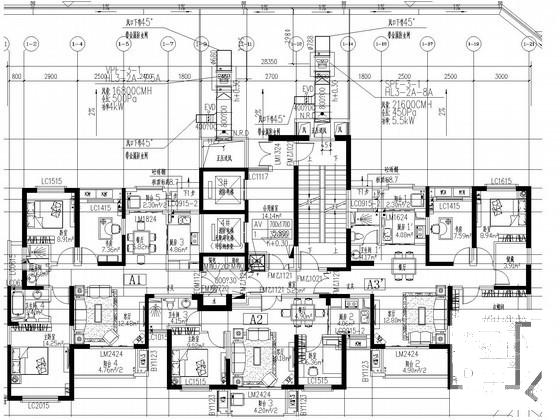

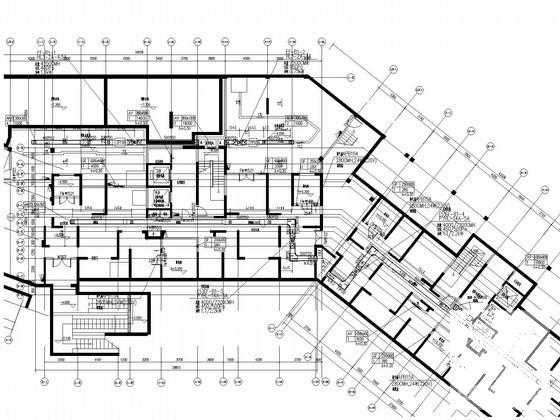

通风及正压送风平面图

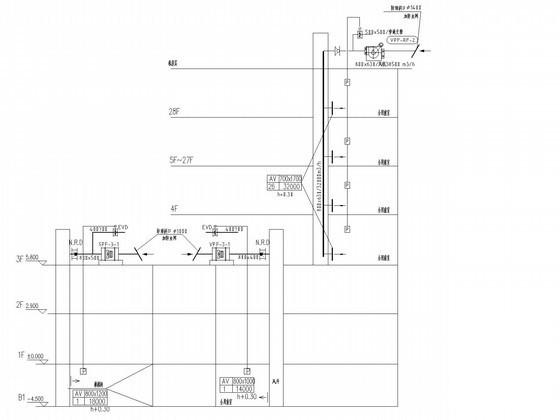

正压送风系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 高层小区设计 - 1
    高层小区设计 - 1
  • 高层小区设计 - 2
    高层小区设计 - 2
  • 高层小区设计 - 3
    高层小区设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
