高层商业办公楼空调通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:39000平方米
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

一、项目概要:

该项目为英龙大厦 暖通施工图 设计,本大厦为一类高层建筑综合楼,建筑面积约39000平方米,一~三层及二十六层设中央空调系统,其余层设分体空调;图纸内容包括设计施工说明、人防设计说明、战时人防平面图、平时人防平面图、空调通风平面图、空调水管平面图等...

二、空调系统:

1.冷热源:采用模块化风冷冷水机组...

2.风系统:采用采用吊顶柜机及吊顶式新风机组系统、风机盘管加新风系统风机盘管系统和分体空调系统相结合的方式....

3.水系统:冷冻水主管采用异程式,用平衡阀调节;各层采用同程式,水路系统的最高点设置自动排气装置,最低点设泄水装置...

三、通风排烟系统:

商场设排风系统;屋顶电梯机房设低噪声轴流风机排风;各层卫生间设有排气扇,经竖井排至屋顶,在屋顶设置离心风机;地下室车库共设有二个防火分区,其中地下一层设机械排风(烟)系统 ...

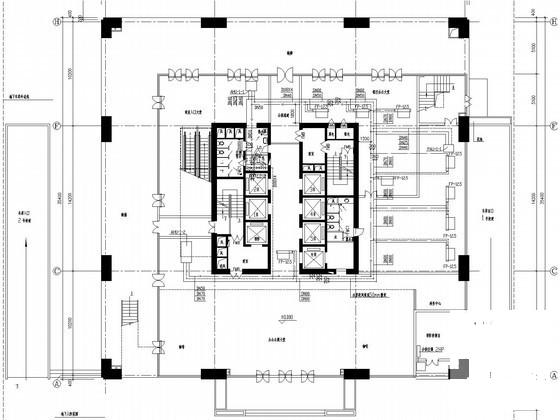

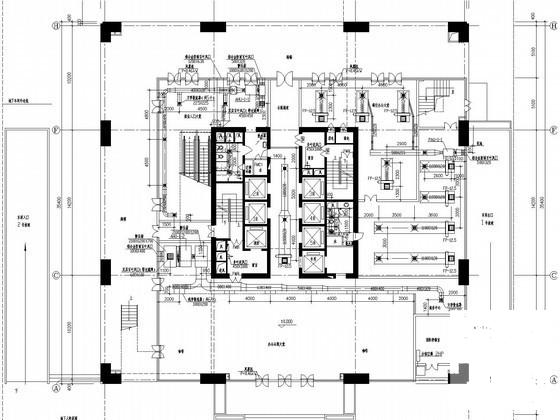

一层通风空调平面图

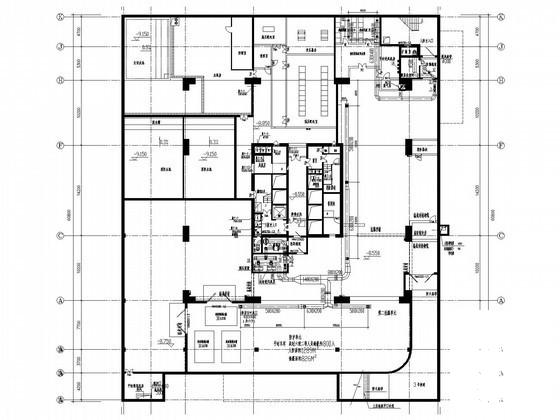

地下二层平时通风,防排烟平面图

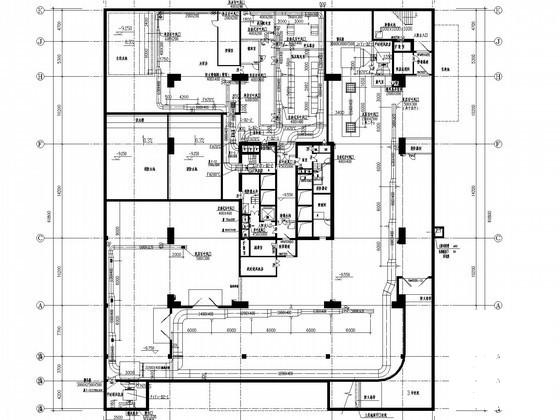

战时地下二层人防平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 办公楼空调设计图纸 - 1
    办公楼空调设计图纸 - 1
  • 办公楼空调设计图纸 - 2
    办公楼空调设计图纸 - 2
  • 办公楼空调设计图纸 - 3
    办公楼空调设计图纸 - 3
  • 办公楼空调设计图纸 - 4
    办公楼空调设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
