7层二类办公楼空调采暖通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要:
项目位于黑龙江省，地下一层，地上七层，建筑高度为36.700m，总建筑面积约为16619.25m 2...
二、冷热源：
1.冷源:由地下一层制冷机房提供。夏季冷冻水供回水温度为7/12°C。
2.热源:由地下一层换热站内板式换热器提供。空调及地热采暖热水供回水温度为55/45°C...

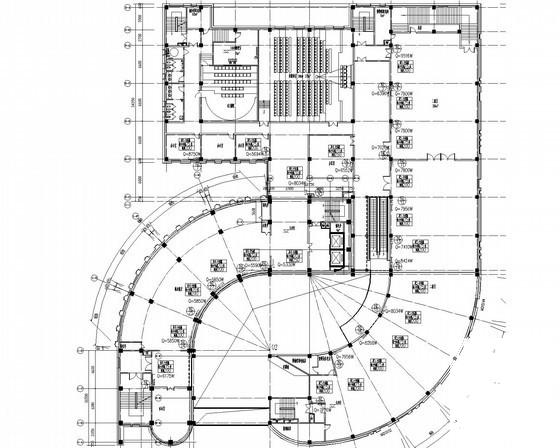

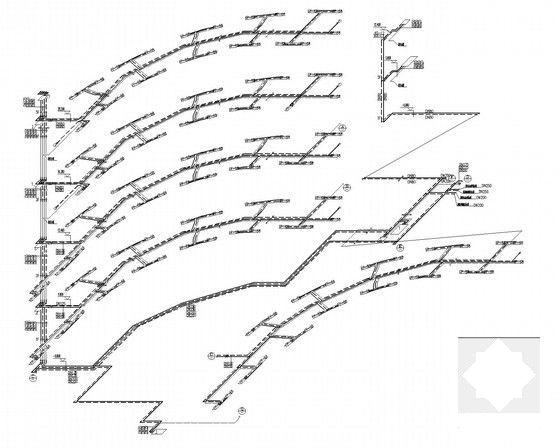

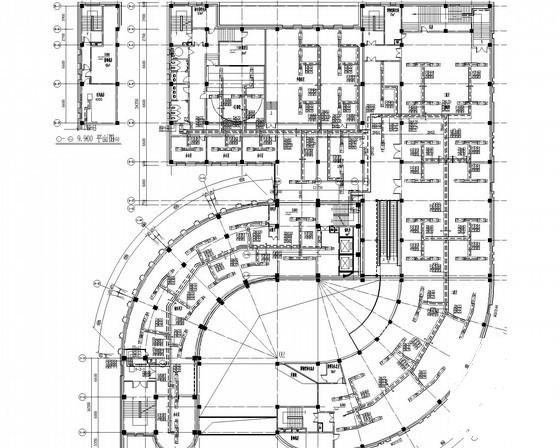

三、空调系统：
空调系统采用风机盘管加新风系统...

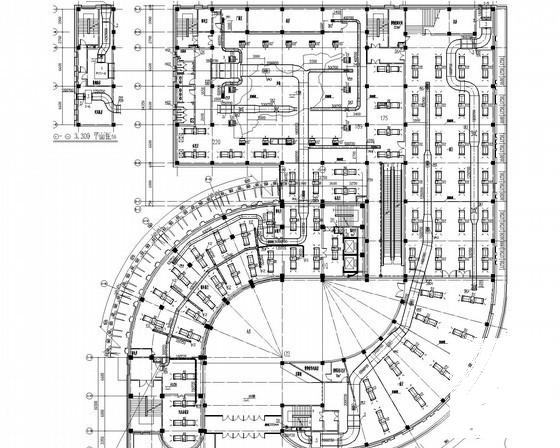

四、通风系统：
公共卫生间通风采用天花板型换气扇，换气次数为10次/小时...

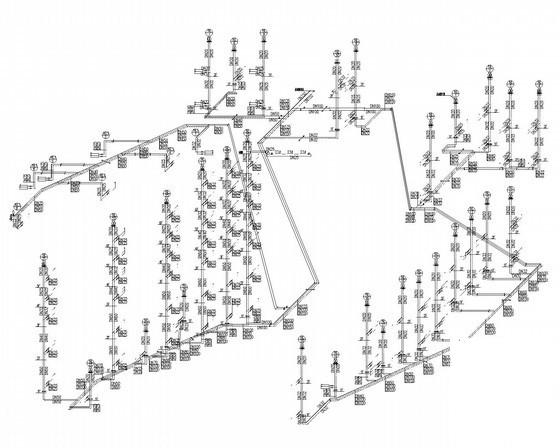

五、采暖系统：
展厅、大厅、阅览室采用地热采暖，预留分集水器位置...
六、防排烟系统：
1.长度超过20m内走道、地下一层面积超过100m2的地上无窗房间设多叶排烟口排烟。
2.防烟楼梯间及消防电梯前室的加压送风系统设计...

图纸共25张。
