厂房地下室车库通风防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

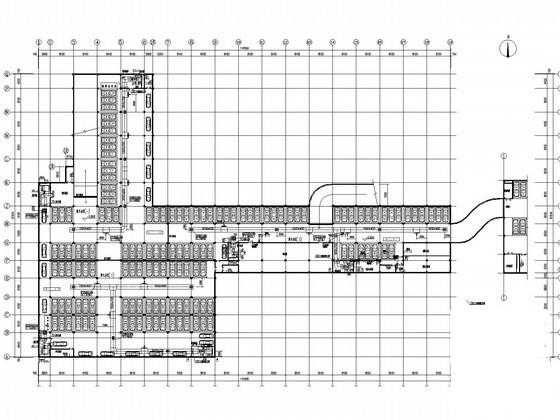

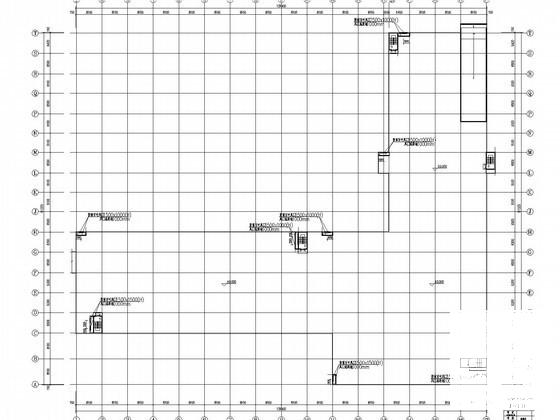

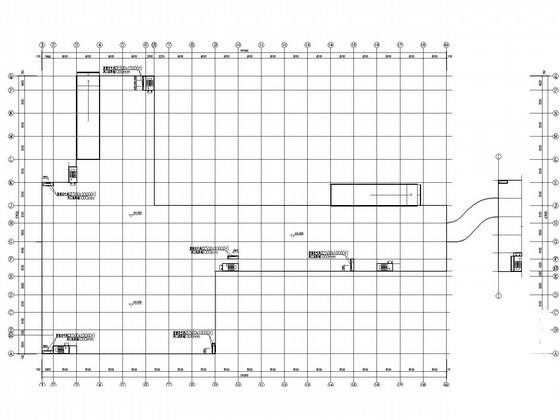

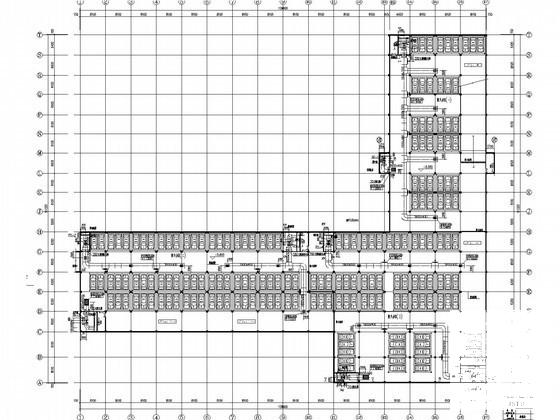

该项目位于江苏省，是一个厂房地下室车库，建筑面积7092平米，建筑层高4.8米，该资料内容为地下汽车库，防排烟系统及平时通风系统设计。图纸内容包含设计施工说明，主要设备材料表及图例，地下层防排烟布置平面图，地面排烟及补风风口布置平面图，机房排烟及补风系统剖面图等...

二、主要技术措施：

地下汽车库采用机械排烟，防火分区一、二、三设置一套或两套机械排烟系统及一套机械补风系统。排烟量按换气次数6次 /h计算得，补风风量大于排烟量的50%。每个排烟系统内设有多叶排烟口（280°C关闭），平时关闭，火灾发生时，排烟口自动或手动（手动按钮执行机构就近安装在侧墙上）开启时，排烟风机即自动启动，同时启动补风风机，当烟气温度升高至280°C时，排烟风机入口处的排烟防火阀自动关闭，风机也同时停止运行。

排烟系统兼作平时排风用，由坡道补风。车库排风换气次数按6次/h计，配电间按12次/时计，其他设备用房按6次/时计。

该项目共分为三个防火分区，设置5套机械排烟系统及3套机械补风系统...
