回迁住宅地下室通风及防排烟系统设计施工CAD图纸

一、项目概要：

该项目位于四川省，是一个回迁住宅地下室项目，地下2层，总建筑面积10150m2。

图纸内容主要包含设计施工说明，主要设备材料表及图例，通风、防排烟系统一览表，加压送风系统示意图，机房平、剖面图，通风平面图等...

二、 通风防排烟 系统：

1.通风系统：地下汽车库设机械排风系统，通过直通室外的车道或风井自然进风。地下自行车库设机械排风系统，车道自然进风。地下设备用房设机械通风系统。变配电房设事故后排风...

2.防排烟系统：

地下汽车库、自行车库机械排风系统兼作火灾时排烟系统，自然补风，排烟量以换气次数按6次/h计。1#楼防烟楼梯间分段（井道在16层楼板封断）设机械加压送风系统，加压送风系统的下段风机设于地下室。合用前室地上部分自然排烟，地下部分设机械加压送风系统，风机设于地下室...

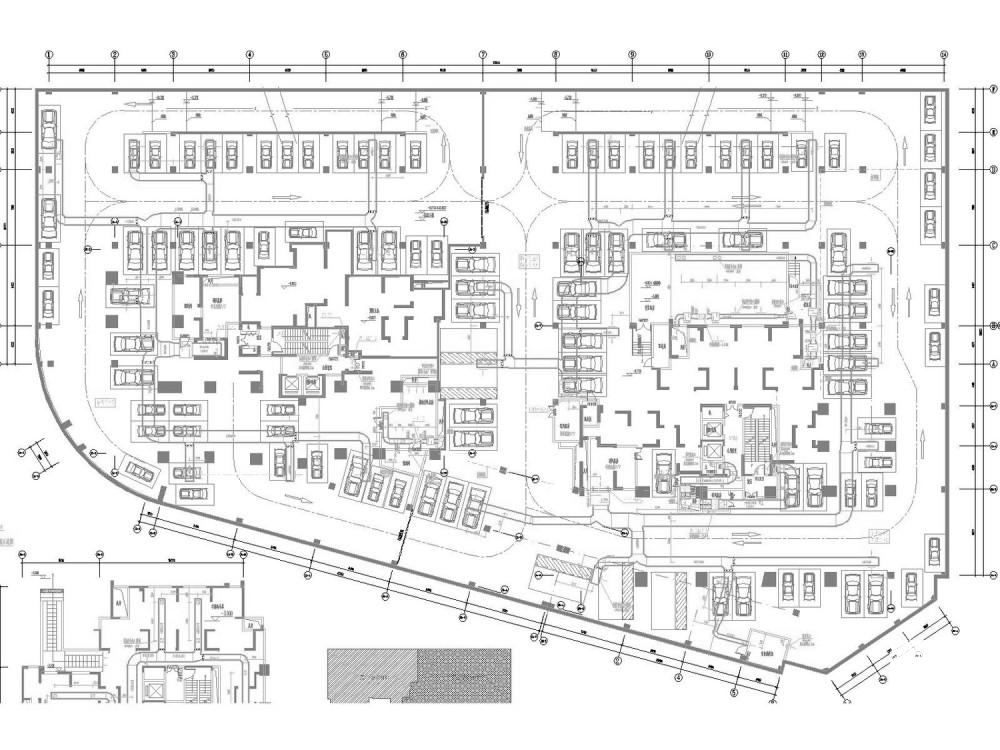

地下一层通风平面图

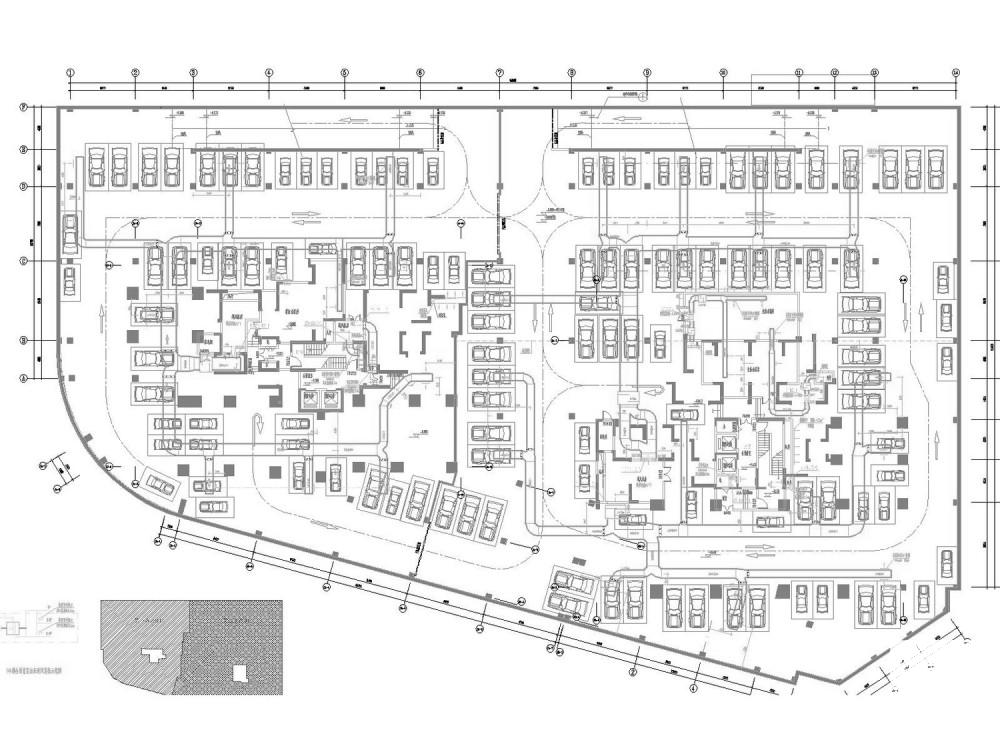

地下二层通风平面图

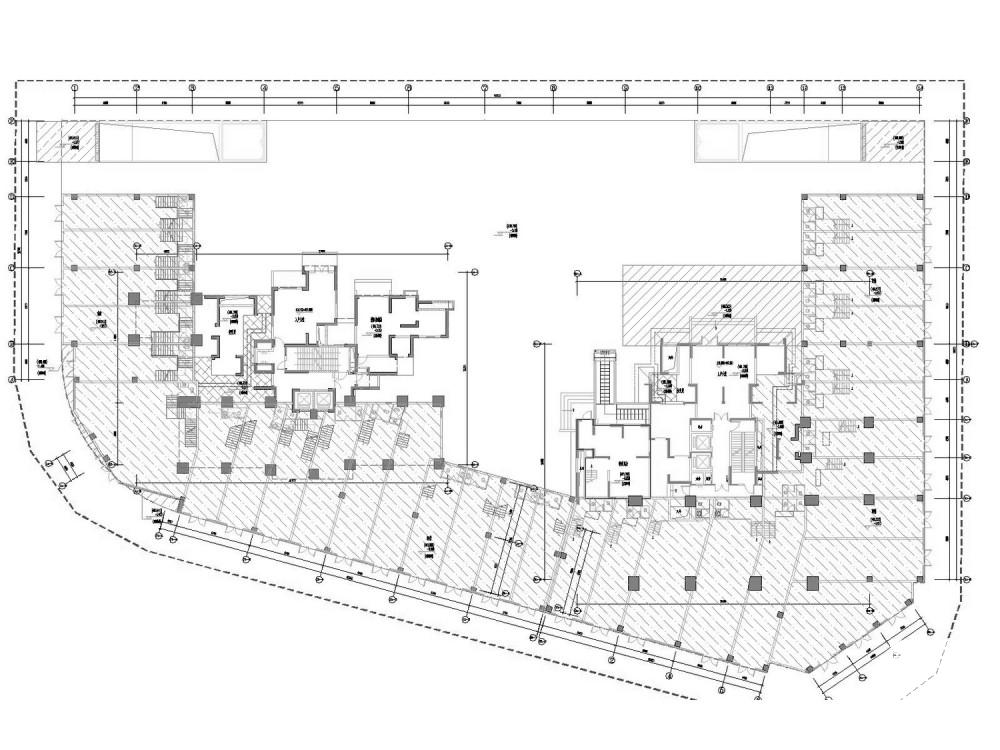

回迁商住楼地下顶板层平面图
