高层商业大厦通风排烟及空调设计施工CAD大样图

附件详情

一、资料概况：本项目建筑面积74780.04m2,建筑高度70.55m，地下一层，地上17层，属一类高层建筑，该资料包括通风排烟及舒适性空调设计....
二、设计内容：
1、冷热源：冷源：地下一至八层采用离心式冷水机组，就到十七层塔楼采用多联分体空调......
热源：地下一层到八层采用燃气锅炉提供热量给裙楼空气处理机组，九到十七层塔楼采用冷暖型多联分体空调......

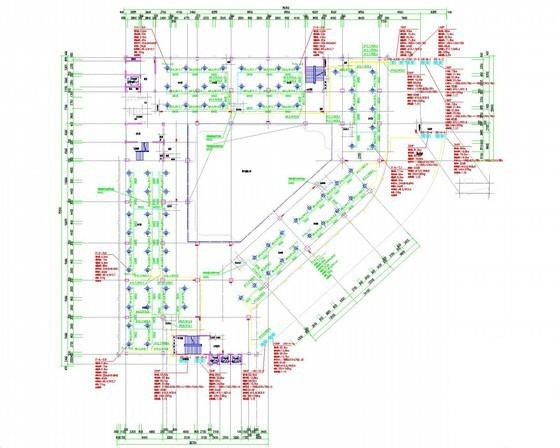

2、空调分系统：地下一至八层大空间区域采用空气处理机组低风速单风道全空气系统，九至十七层办公采用冷暖型多联空调系统......

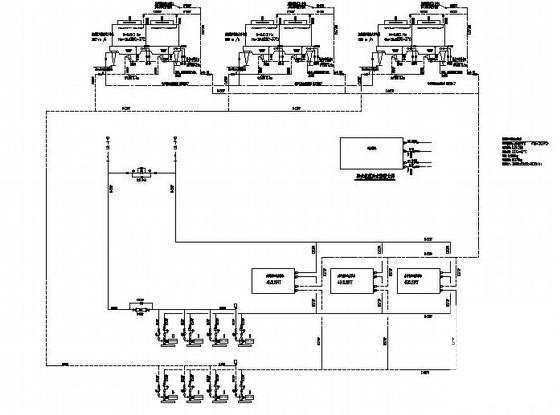

3、空调水系统：冷水竖管采用两管制，冷却水系统采用开式机械循环，水系统的补水由生活供水管网供给，冷却水补水量为21m3/h......

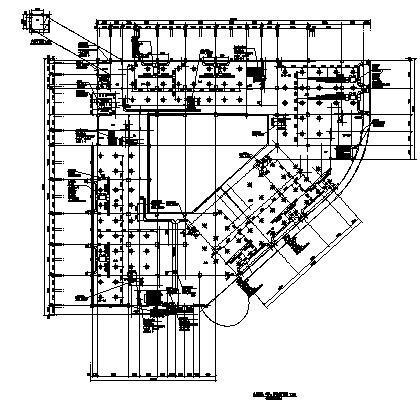

4、防排烟系统：地上大空间商业及中庭均无法满足自然排烟条件，设置机械排烟，排烟量按最大防烟分区的120m3/h.m2计算......


，图纸共36张。
