体育馆赛事中心暖通空调施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:体育
  • 图纸设计深度:施工图
  • 参考图纸:65张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,其它
  • 冷热源:空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 采暖系统:热水辐射
  • 项目所在地:四川

附件详情

热源中心子项地下一层,建筑面积288平方米,耐火等级一级。设有燃气常压热水机组机房,水泵房等。游泳击剑馆(不含餐厅)冬季空调计算总热负荷为2563kW。在热水机房设置两台燃气常压热水机组,提供游泳击剑馆冬季空调及地板低温辐射采暖热源。体育场子项总建筑面积11704平方米,共五层,建筑高度小于24米,属于体育馆公共建筑,耐火等级一级。新闻赛事中心地上共二层,建筑面积1900平方米,建筑总高度为12.5米.为多层建筑.一层为餐厅,记者采访室等;二层为办公、计算机房等。游泳击剑馆设计子项总建筑面积24402平方米,建筑高度小于24米,属于体育馆公共建筑,耐火等级一级。

图8

图9

图11

图12

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

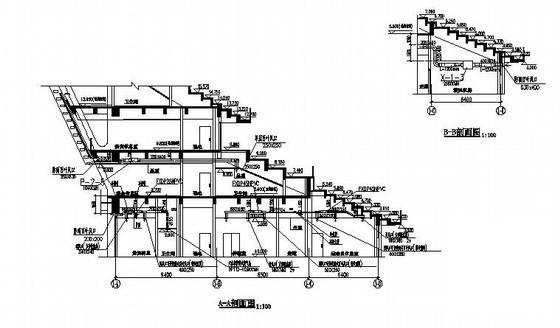

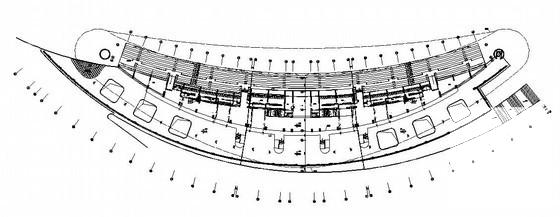

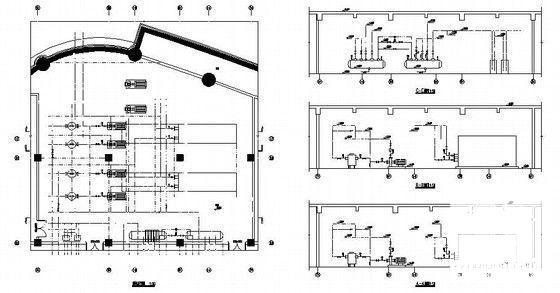

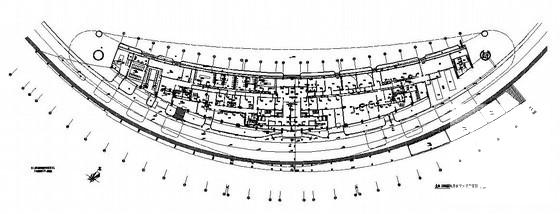

  • 体育馆暖通空调 - 1
    体育馆暖通空调 - 1
  • 体育馆暖通空调 - 2
    体育馆暖通空调 - 2
  • 体育馆暖通空调 - 3
    体育馆暖通空调 - 3
  • 体育馆暖通空调 - 4
    体育馆暖通空调 - 4
  • 体育馆暖通空调 - 5
    体育馆暖通空调 - 5
以上是部分截图,请下载附件后查看完整高清内容
