2层小型综合体育馆强弱电系统施工CAD图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:2300平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:甘肃
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计:综合布线系统,有线电视和卫星接收系统,扩声系统,其它

附件详情

  • 1、电气设计说明
  • 2、综合布线系统图
  • 3、电视系统图
  • 4、音响系统图
  • 5、低压配电系统图
  • 6、配电干线系统图
  • 7、KS箱系统图
  • 8、配电箱系统图
  • 9、 照明平面图
  • 10、 弱电平面图
  • 11、动力平面图
  • 12、屋面 防雷平面图
  • 13、基础接地平面图

附件详情

该附件是小型综合体院馆强弱电系统施工图纸,总共15张。
局部二层,总建筑面积为2535.16平方米,座位数为674,为多层公共建筑,小型体育馆。
设计范围:1)220/380V配电系统;2)照明及动力系统;3)有线电视系统;4)电话及网络综合系统;5)建筑物防雷、接地系统及安全措施;

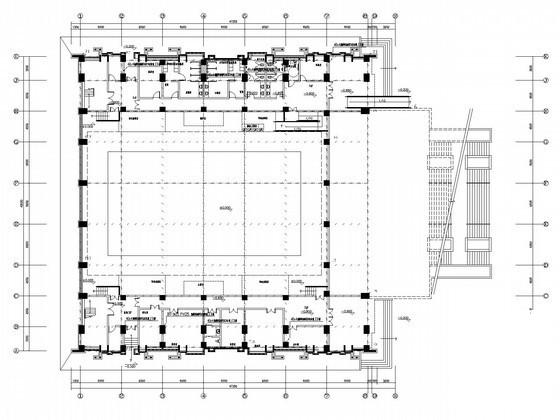

基础接地平面图

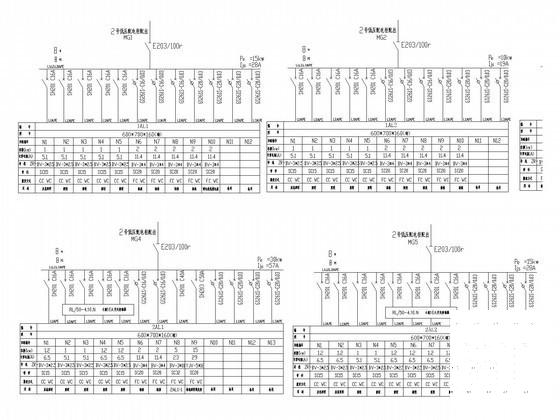

配电系统图

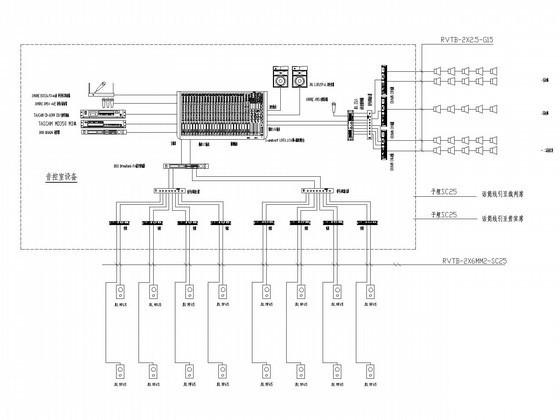

音响系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

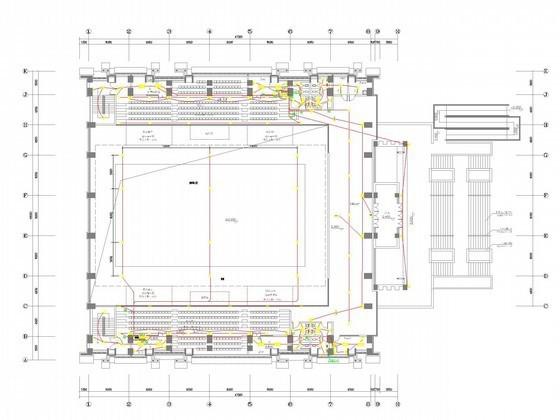

  • 体育馆弱电系统 - 1
    体育馆弱电系统 - 1
  • 体育馆弱电系统 - 2
    体育馆弱电系统 - 2
  • 体育馆弱电系统 - 3
    体育馆弱电系统 - 3
  • 体育馆弱电系统 - 4
    体育馆弱电系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
