2层国内多功能礼堂装修项目电气CAD图纸
-
建筑类别：文化
-
建筑高度类型：多层建筑
-
建筑地上层数：1层
-
建筑地下层数：2层
-
图纸设计深度：竣工图
-
设计年代：近代
-
接地方式：TN-S
-
项目所在地：北京
-
强电设计：供配电系统,应急电源,电气照明,其它
该项目为北京市某保险集团后援中心多功能厅礼堂装修工程。
一、设计范围
1, 装饰部分的正常照明平面图;应急照明平面图。
2, 装饰部分的插座平面图;
3, 装饰部分的照明系统;
二、图纸特点
本项目为多功能礼堂电气设计，专业性一般，较容易。此套该资料包含配合精装部分的照明、插座、应急等内容，适合电气专业初学者及新人等参考学习。
三、部分内容摘录

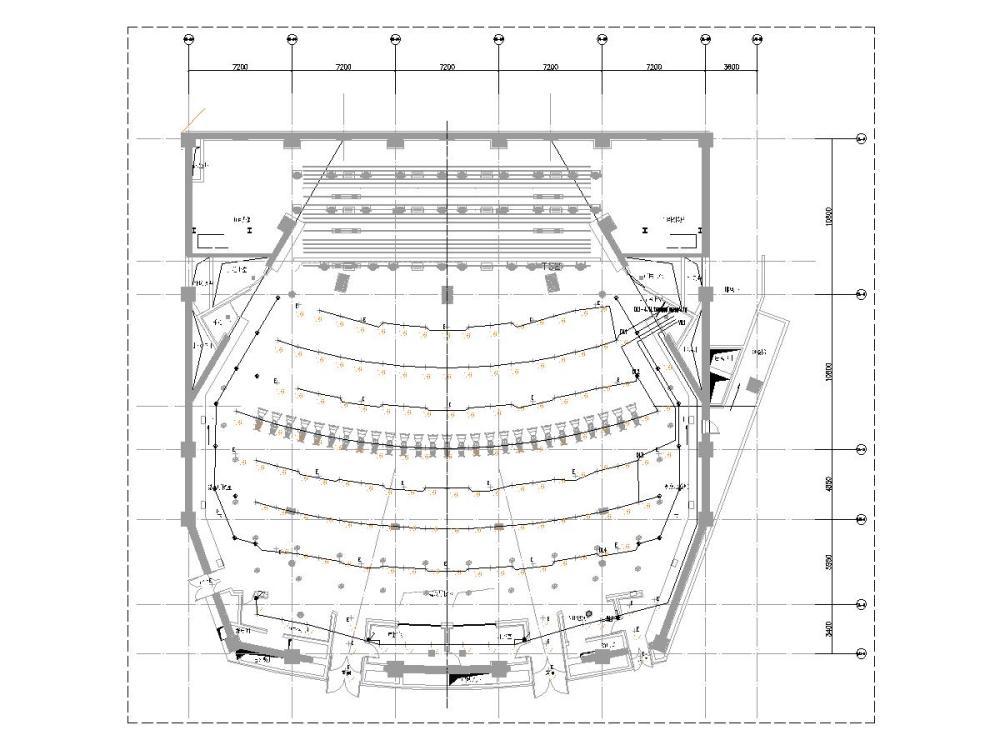

照明（含应急）平面图

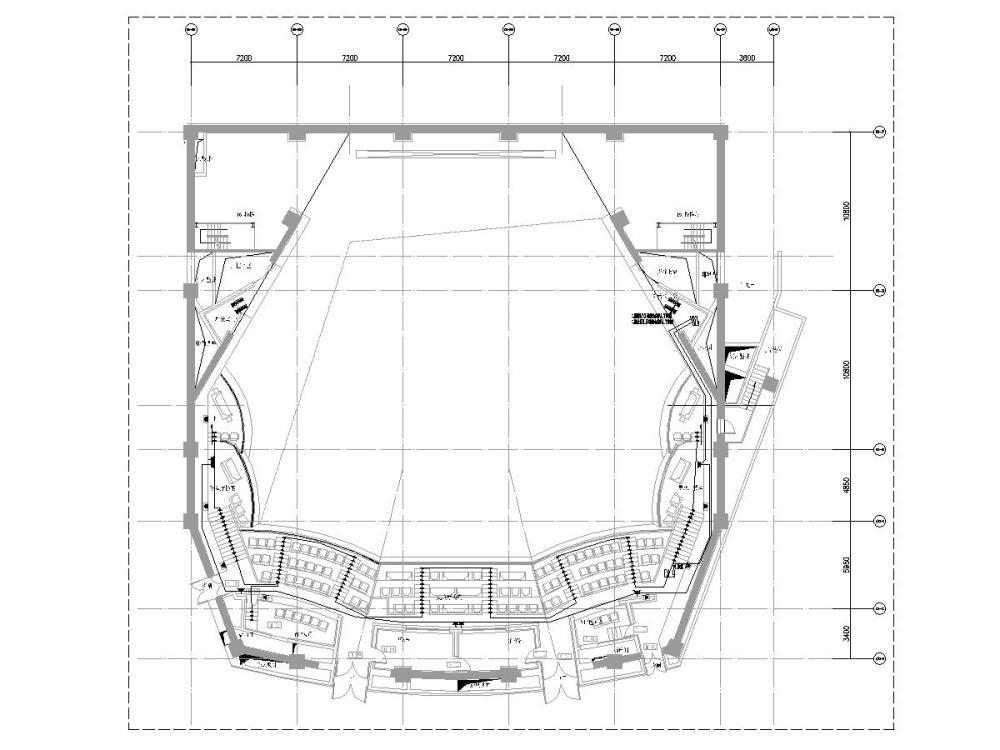

AP电源平面图

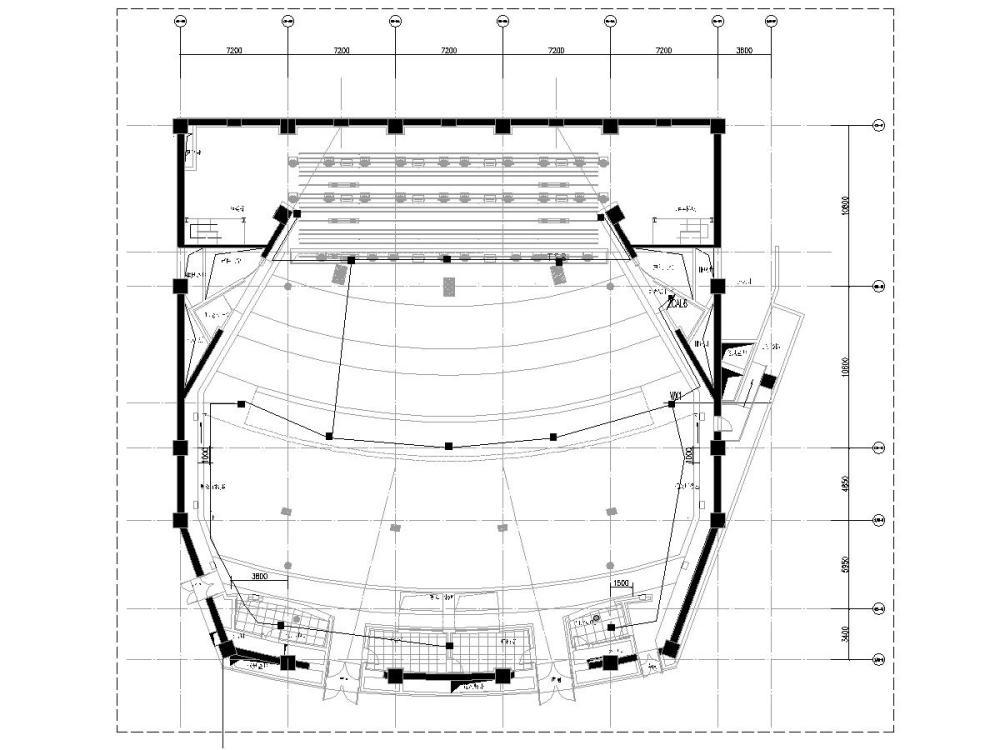

插座平面图

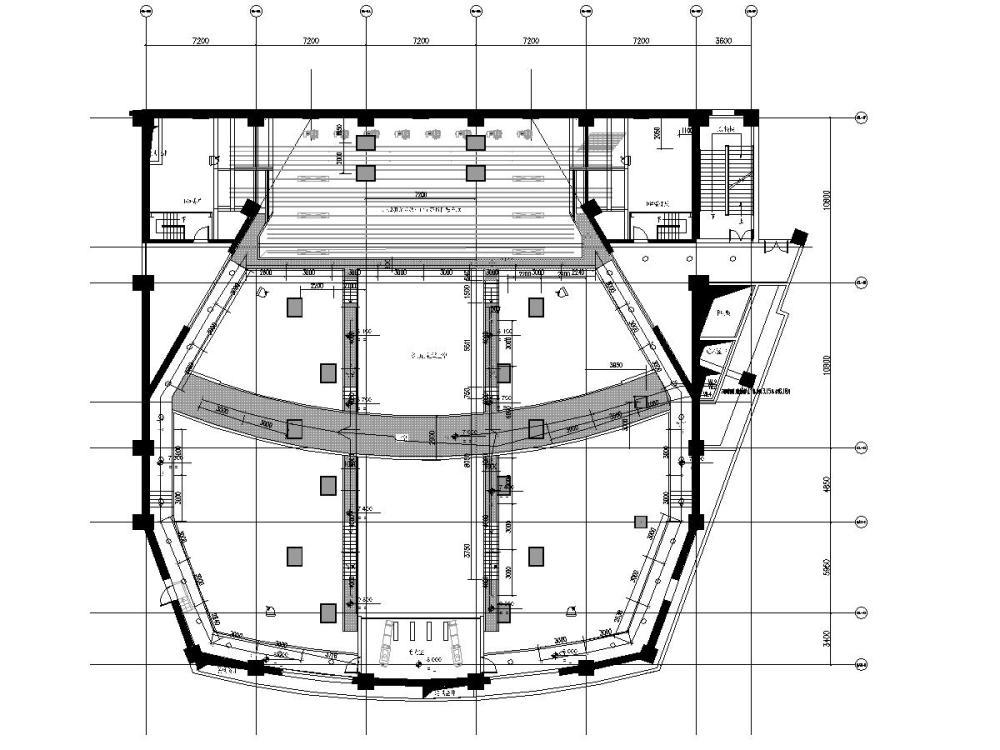

吊顶转换层马道照明

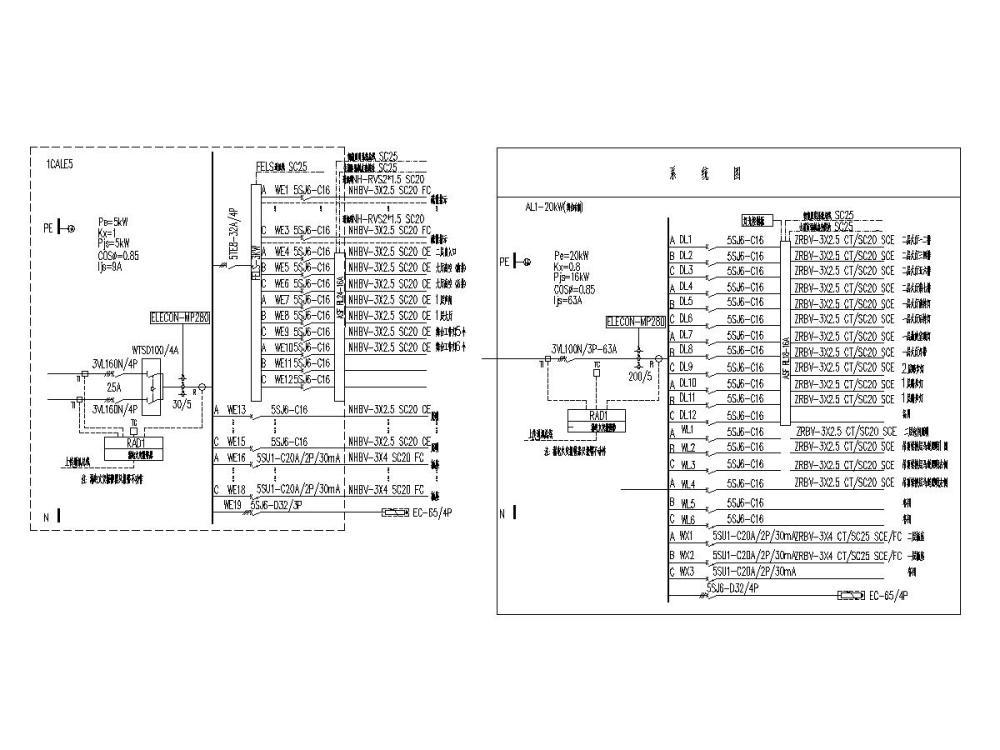

配电箱系统图
