中铁_高层住宅楼电气初设CAD初设图纸(2020.4)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构,其他结构
  • 建筑地上层数:31层
  • 建筑地下层数:3层
  • 图纸设计深度:方案(初设图)
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

概况:
该项目为贵州遵义某住宅项目,共地上8栋楼,地下3层。
本子项为A-4#楼,为31F一类高层住宅,建筑高度98.95米,耐火等级为二级,消防控制室设于2号地块一层。建筑建筑设计结构形式为全现浇钢筋混凝土剪力墙结构,合理使用年限为50年,抗震设防烈度为6度。

设计范围:
1)220/380V配电系统;
2)照明系统;
3)光纤入户布线系统;
4)电视系统;
5)门控对讲系统;
6)视频监视系统;
7)火灾自动报警及联动控制系统(含应急广播及消防电话系统);
8)建筑物防雷、接地系统及安全措施;

部分图纸摘录:

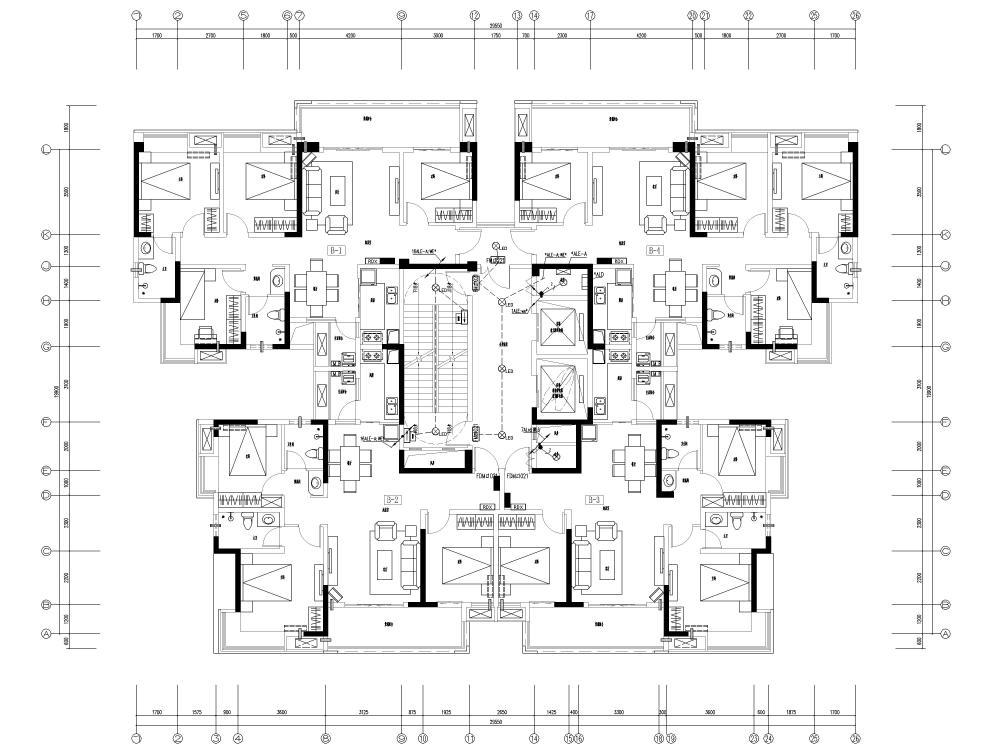

照明平面图

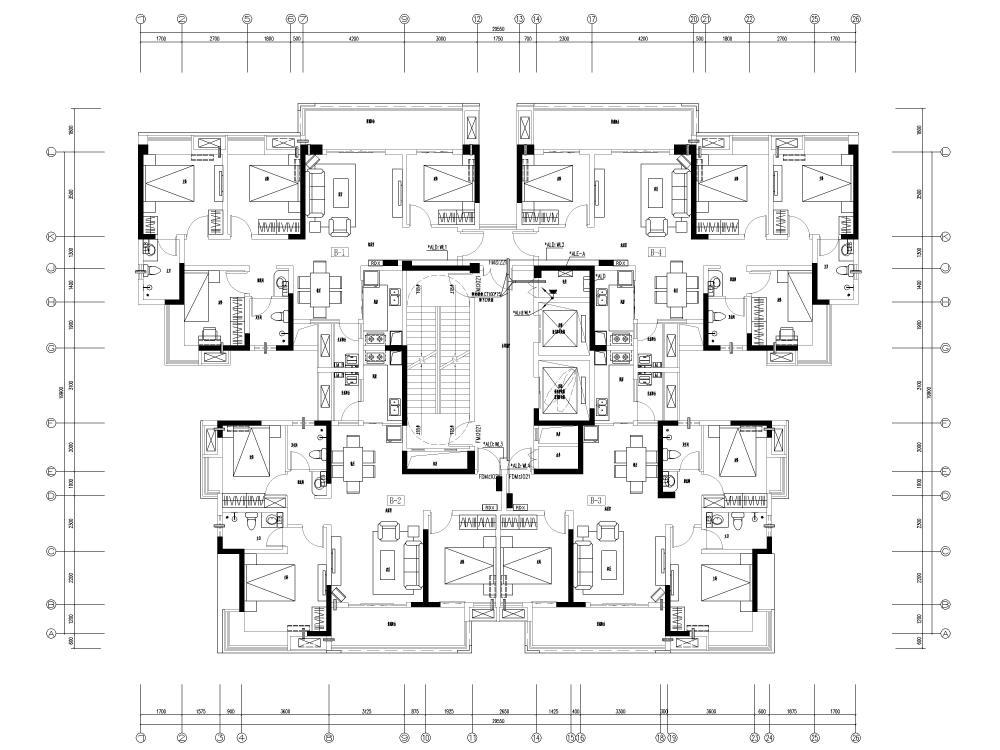

电气平面图

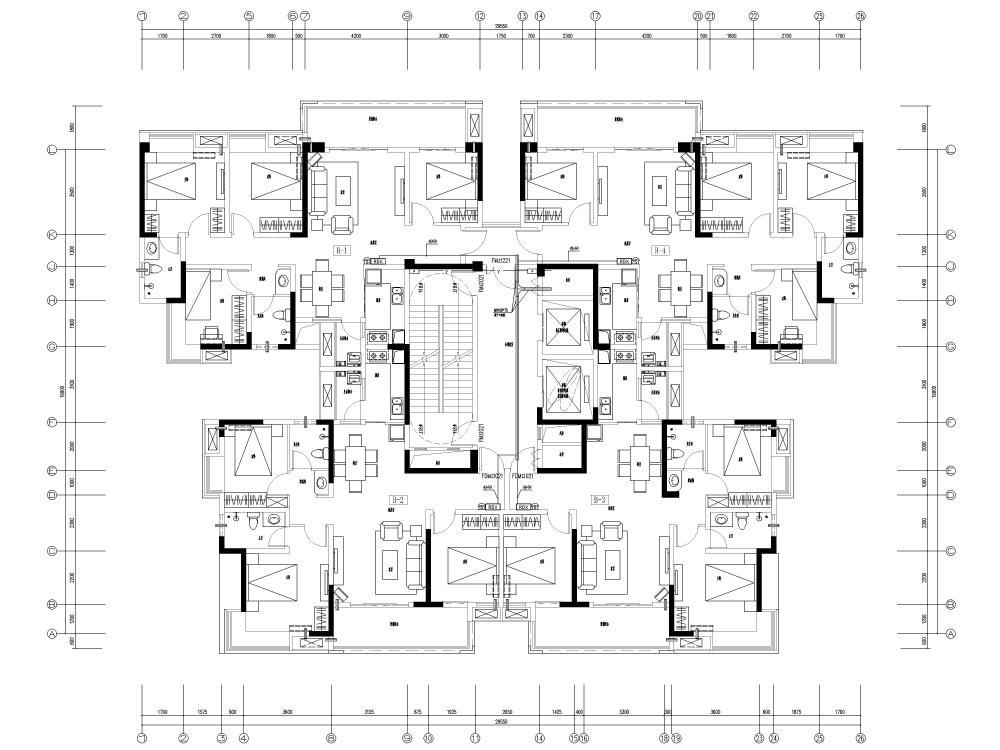

弱电平面图

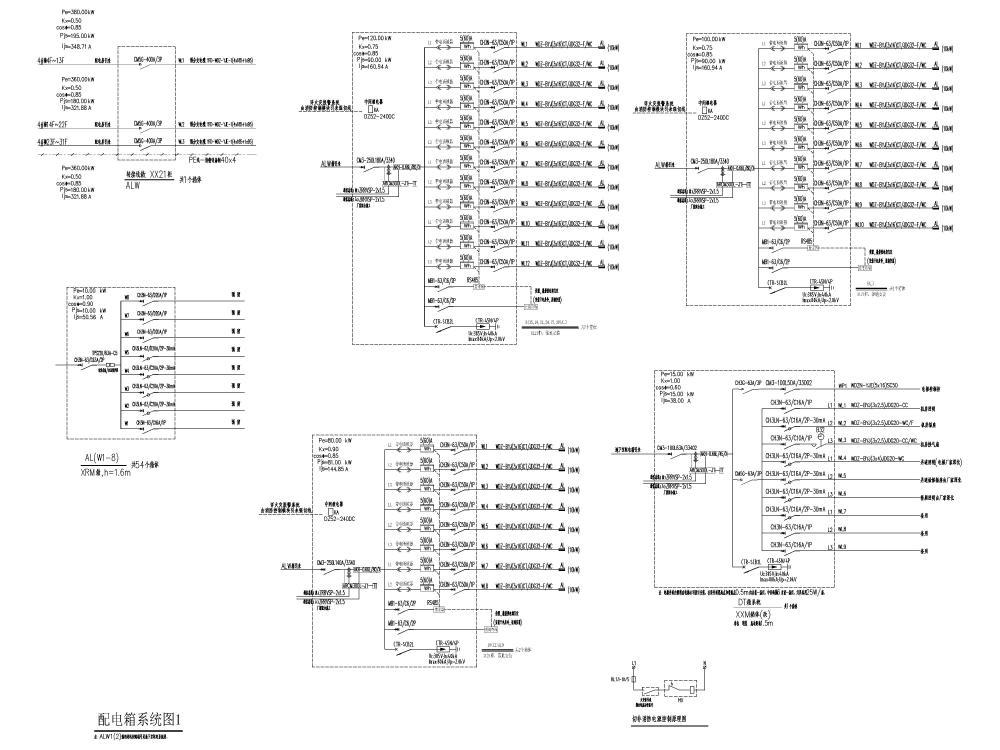

配电箱系统图

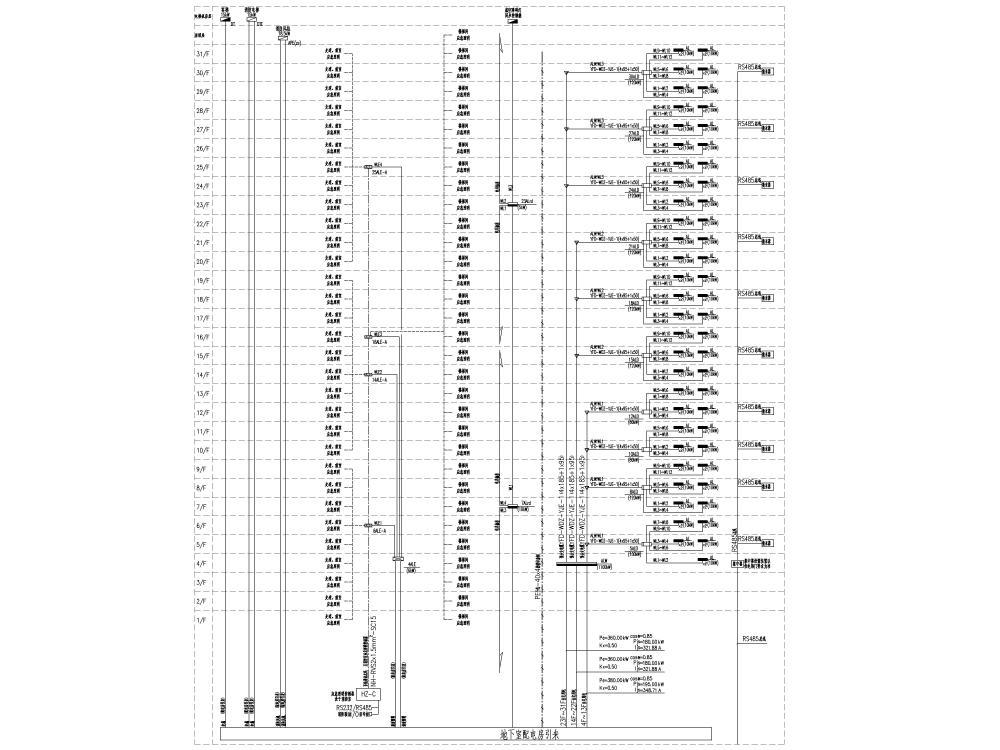

配电干线系统图

正压风机余压监控系统图



火灾自动报警及联动控制系统图



信息系统图



门控对讲系统图


以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 高层住宅电气图纸 - 1
    高层住宅电气图纸 - 1
  • 高层住宅电气图纸 - 2
    高层住宅电气图纸 - 2
  • 高层住宅电气图纸 - 3
    高层住宅电气图纸 - 3
  • 高层住宅电气图纸 - 4
    高层住宅电气图纸 - 4
  • 高层住宅电气图纸 - 5
    高层住宅电气图纸 - 5
  • 高层住宅电气图纸 - 6
    高层住宅电气图纸 - 6
  • 高层住宅电气图纸 - 7
    高层住宅电气图纸 - 7
  • 高层住宅电气图纸 - 8
    高层住宅电气图纸 - 8
  • 高层住宅电气图纸 - 9
    高层住宅电气图纸 - 9
以上是部分截图,请下载附件后查看完整高清内容
