20480平米18层公寓楼空调通风设计施工CAD大样图
-
设计说明：有
-
建筑类别：住宅,娱乐
-
建筑高度类型：高层建筑
-
建筑设计面积：20480平方米
-
地上层数：18层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：20张
-
设计年代：近代
-
设计内容：空调,通风,防排烟
-
冷热源：空气调节器
-
空调系统：全空气系统,制冷剂系统
-
送风方式：散流器送风
-
节点大样：空气处理机组
-
项目所在地：上海
附件详情
-
资料目录、图例
-
暖通空调设计施工说明设计施工说明
-
暖通空调主要设备材料表
-
多联分体空调原理图及卫生间排风系统原理图、冷凝水立管连接大样图
-
通风、空调、防排烟平面图及加压原理图
-
通风、空调、防排烟平面图
-
空调接管平面图
-
单身公寓接管大样图
-
风机房大样图
-
机组剖面图
附件详情
一. 设计概况:该项目为中国商用飞机发动机有限公司801号人才公寓，总建筑面积约20480平方米，建筑高度72米（含装饰架）；地下1层，地上18层。为一类高层建筑。
二、设计内容：包括xx公寓的通风、防排烟和空气调节。空调采用环保冷媒,R410A。2层乒乓球室、台球室、健身房采用直接蒸发机组设计全空气空调系统，采用排风冷凝型机组，为K-2-1,2，空调机位于2层设备间。采用直接蒸发式空调机组。气流组织形式为方形散流器上送，单层百叶风口上回。另外还有通风及防排烟的设计。
，共20张图纸
二、设计内容：包括xx公寓的通风、防排烟和空气调节。空调采用环保冷媒,R410A。2层乒乓球室、台球室、健身房采用直接蒸发机组设计全空气空调系统，采用排风冷凝型机组，为K-2-1,2，空调机位于2层设备间。采用直接蒸发式空调机组。气流组织形式为方形散流器上送，单层百叶风口上回。另外还有通风及防排烟的设计。
，共20张图纸
上海公寓楼空调通风设计施工

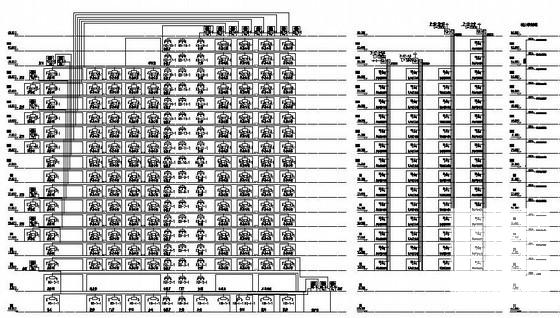

多联分体空调原理图

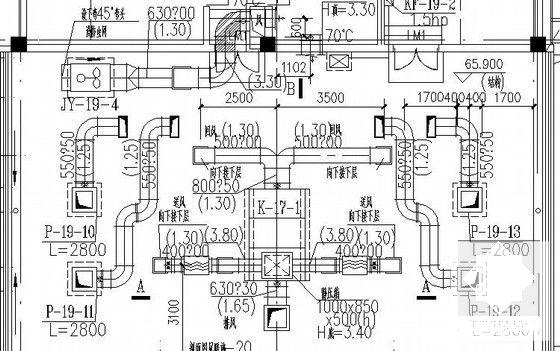

机房大样图

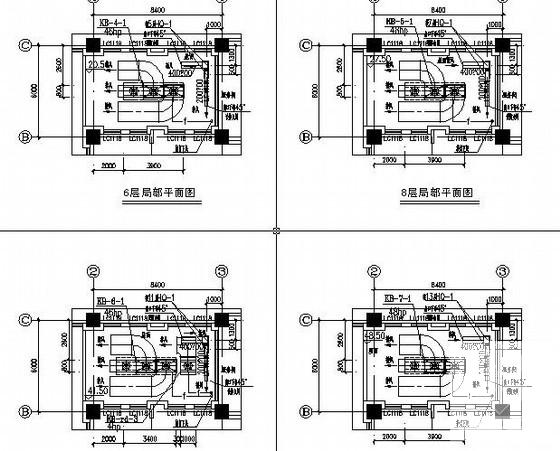

空调局部平面图

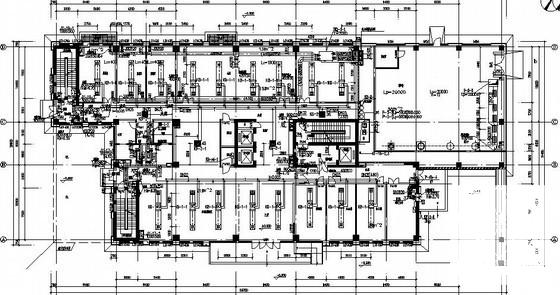

通风、空调、防排烟平面图
屋顶通风空调平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
公寓楼施工设计 - 1 -
公寓楼施工设计 - 2 -
公寓楼施工设计 - 3 -
公寓楼施工设计 - 4 -
公寓楼施工设计 - 5 -
公寓楼施工设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：3.54 MB
- 收藏次数：0
-
文件名称：
附件-995857697755867679896.rar
公寓楼施工设计下载
- 18层公寓楼空调通风设计CAD施工大样图(dwg)
- 9层住宅公寓楼及地库采暖空调通风系统设计_CAD
- 超高层商务公寓楼空调通风设计施工图(含计算书)平面图
- 大样图书馆空调通风设计CAD施工大样图(dwg)
- 超市通风空调全套标准施工CAD大样图
- 11层医护楼空调通风设计全套CAD施工大样图(人防通风设计)(dwg)
- [CAD]交易中心空调设计大样图(空调通风防排烟).dwg
- 高层公寓空调通风系统设计施工CAD大样图（人防设计）
- 高层人民医院空调通风系统设计CAD施工大样图（洁净空调设计）.dwg
- 4层学校宿舍楼空调通风设计CAD施工大样图(dwg)
- 多层综合建筑空调通风系统设计CAD施工大样图(dwg)
- 科研大楼通风空调系统设计CAD施工大样图(dwg)
- 5层学校实验中心空调通风设计CAD施工大样图(dwg)
- 15层高档酒店空调通风设计全套CAD施工大样图(dwg)
- 11层医院综合楼空调通风设计CAD施工大样图(dwg)
- 电影院空调通风设计CAD施工大样图(dwg)
- 2层多功能展厅空调通风系统设计CAD施工大样图(dwg)
- 文化建筑空调通风系统设计CAD施工大样图(散流器送风)(dwg)
- 数字影院空调通风设计CAD施工图纸(大样图纸多)(dwg)
- 4层研发综合楼空调通风设计全套施工CAD大样图
