9层住宅公寓楼及地库采暖空调通风系统设计_CAD

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:98129.12平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:侧面送风
  • 项目所在地:上海
项目概要:
本项目为上海市临港南汇新城NNW-C4C-06地块(二期)住宅项目。总占地面积:65805.3m2,总建筑设计面积:98129.12m2,其中16#为7层多层住宅,17#为9层保障房,18~23#、25~28#为8层多层住宅,29~33#,35#为6层多层住宅,36~39#、50~53#、55~61#为4层多层住宅,地下车库一层,有人防。

设计详细说明:
设计范围包括:空调设计、通风设计、防排烟设计、环保设计、自控节能。

部分图纸展示:

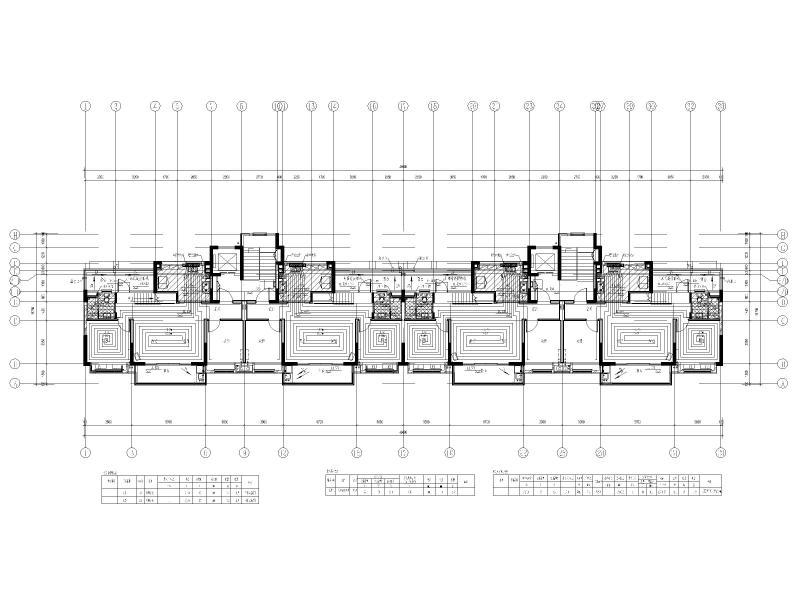

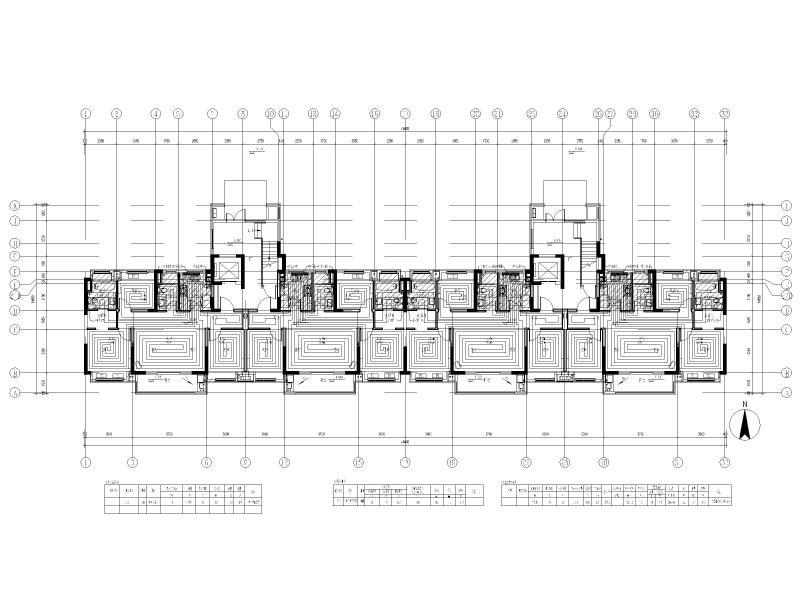

一-四层采暖平面图

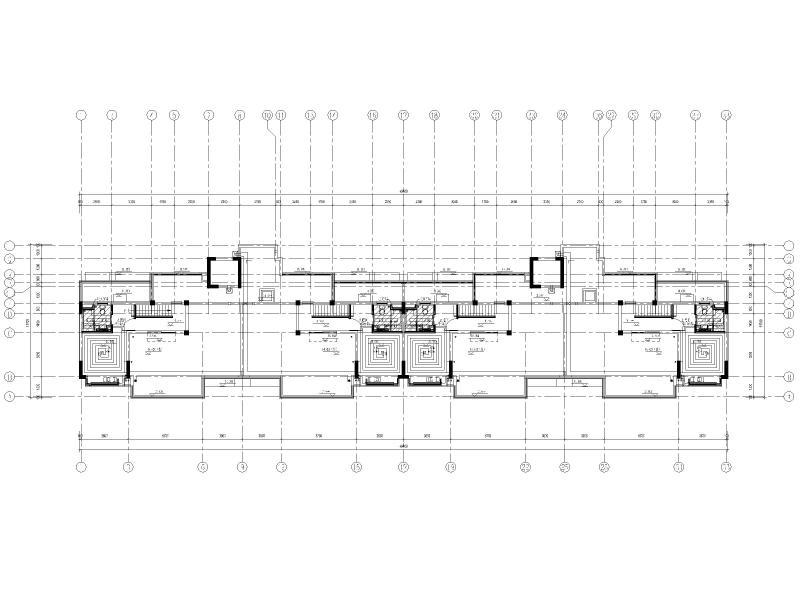

五层采暖平面图
六层采暖平面图
25#一-八层空调风管平面图
暖通空调系统图
资料总缩略


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 住宅空调采暖通风 - 1
    住宅空调采暖通风 - 1
  • 住宅空调采暖通风 - 2
    住宅空调采暖通风 - 2
  • 住宅空调采暖通风 - 3
    住宅空调采暖通风 - 3
  • 住宅空调采暖通风 - 4
    住宅空调采暖通风 - 4
  • 住宅空调采暖通风 - 5
    住宅空调采暖通风 - 5
  • 住宅空调采暖通风 - 6
    住宅空调采暖通风 - 6
以上是部分截图,请下载附件后查看完整高清内容
