多层住宅建筑空调通风系统设计施工CAD大样图

一、项目概要：

该项目是一个多层住宅建筑，地上6层，地下1层。图纸内容主要包含设计施工说明，主要设备材料表及图例，户内采暖系统图，管道井大样图，采暖平面图，采暖系统图等...

二、采暖系统：

1.热源为小区换热站提供的80/60°C热水，小区住宅楼采暖系统220kw，采暖热负荷指标为31.4w/m。

2.住宅采暖系统为共用立管的分户独立户内双管同程系统，每组采暖立管为双管异程式系统。户内干管暗敷于地面垫层内。

3.采暖按分户计量设计，住宅部分热表位于管道井内，管道井内管道采用50mm厚离心玻璃棉保温。管道外设PAP保护层。室外采暖管道采用"氰聚塑"直埋供热管道，保温厚度及做法详见L90N95-27,28。

4.采暖进户管、立管及表前支管均采用热镀锌钢管，丝接。表后及户内管采用PB(S5)，热熔连接，户内管道敷设于垫层内，管道距墙距离及排列方式、做法见L02N907-62-2。阀门采用恒温阀。散热器供回水支管为DN20。

三、通风系统：

1.厨房抽油烟机应具有油、气分离功能，排气管排至竖向风道，排气管上采用止回阀，防止回流；竖井采用无泄露的混凝土砌块,严密接缝。

2.卫生间考虑机械排风，排风量按每小时十次换气量计算。配合电气专业预留排气扇电源。排气扇用户自理...

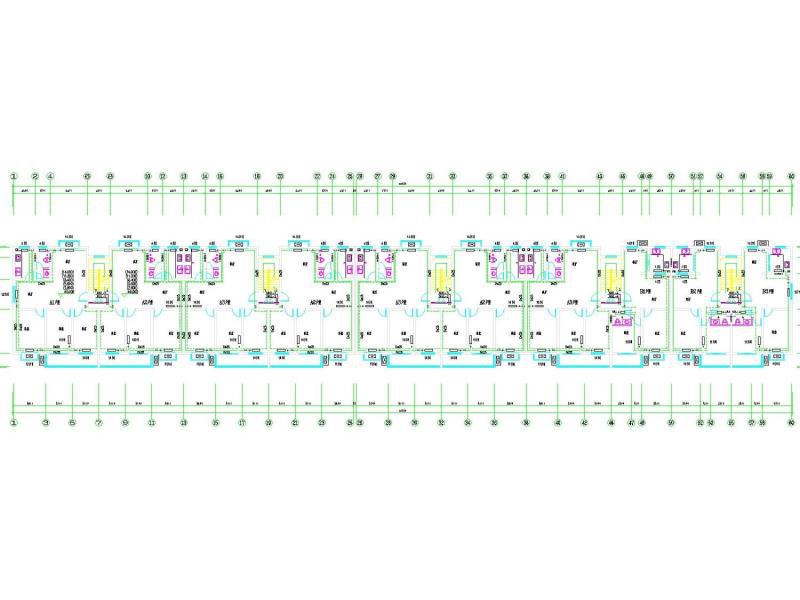

一至六层采暖、通风平面图

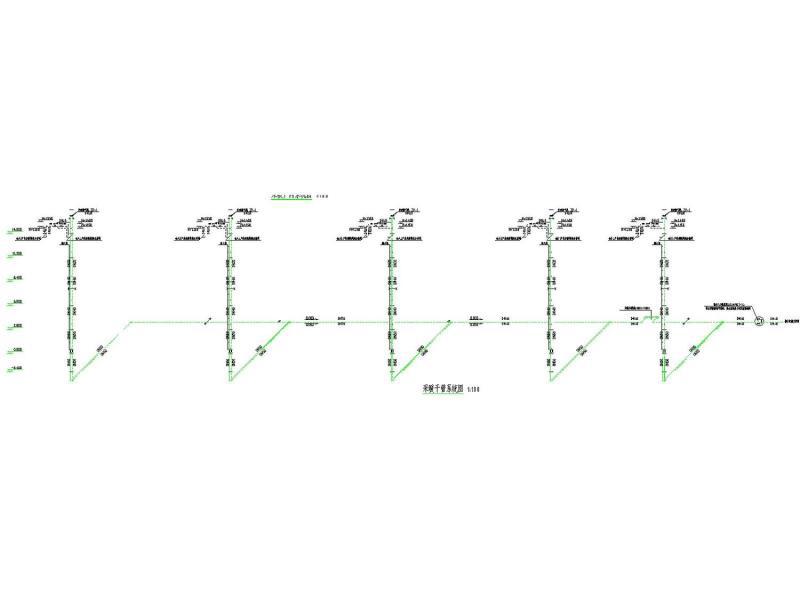

采暖干管系统图
