多层餐饮建筑空调通风系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2999.24平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,其它
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统
  • 水系统:单式泵,双管制,异程式
  • 送风方式:其他
  • 项目所在地:江西

一、项目概要:
该项目位于江西省,是一个多层餐饮建筑,地上2层,总建筑面积2999.24平方米。
图纸内容主要包含设计施工说明,主要设备材料表及图例,通风空调平面图,设备布置平面图,空调水管平面图,空调水系统原理图,安装大样图等...

二、空调系统:
1.冷热源:采用风冷模块热泵机组...
2.风系统:采用风机盘管加新风系统,下送下回...
3.水系统:采用一次泵两管制系统,冷冻水系统,采取垂直异程布置,水平异程式布置..

三、通风系统与防火:
中餐厅、自助用餐区设全热交换机组完成排风要求,排风量同人员最小新风量的和。包间设机械排风系统,换气次数按2-3次/小时计算,公共卫生间、无外窗独立卫生间设机械排风系统,换气次数按照8-10次/小时计算;更衣室设机械排风系统,换气次数按照6次/h计算;通风、空调系统风管在穿越防火分区、空调机房及垂直风管与每层水平风管交接处的水平风管上均设均应符合消防相关规定...

一层通风空调平面图
一层空调水管平面图
二层通风空调平面图
二层空调水管平面图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

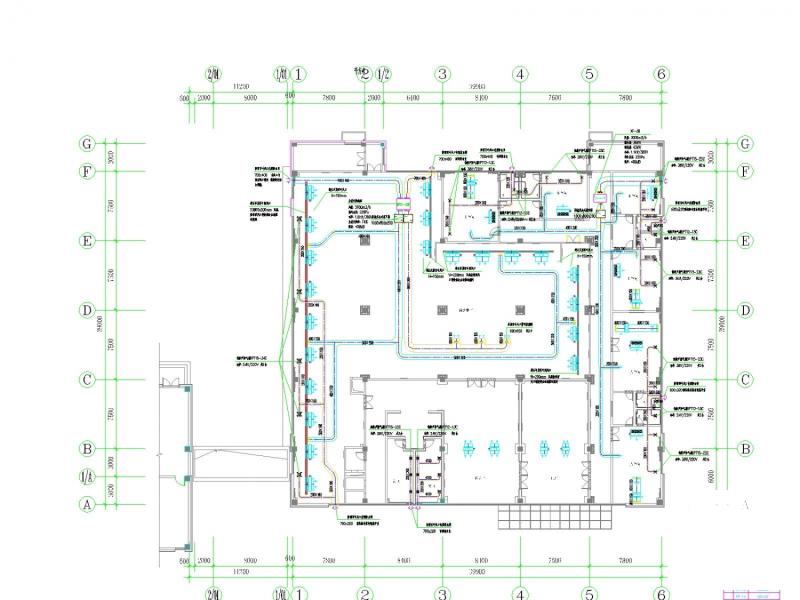

  • 建筑通风系统图 - 1
    建筑通风系统图 - 1

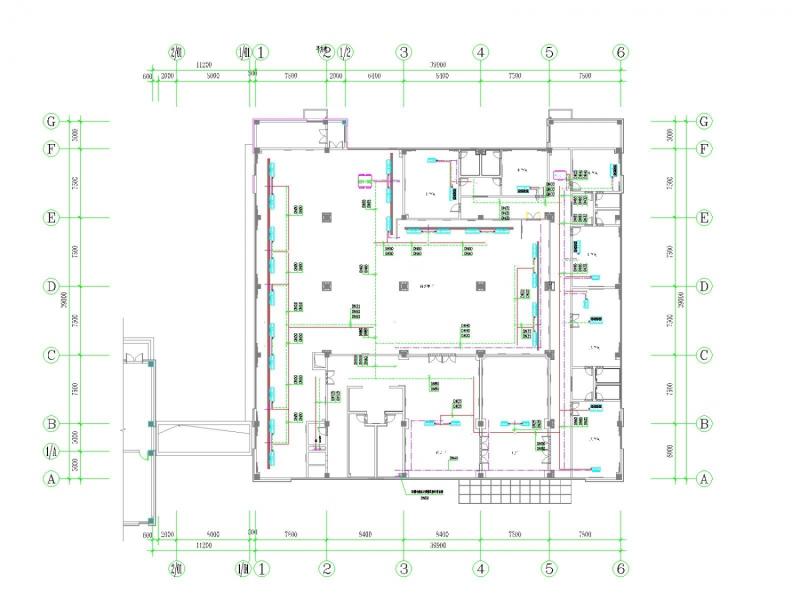

  • 建筑通风系统图 - 2
    建筑通风系统图 - 2

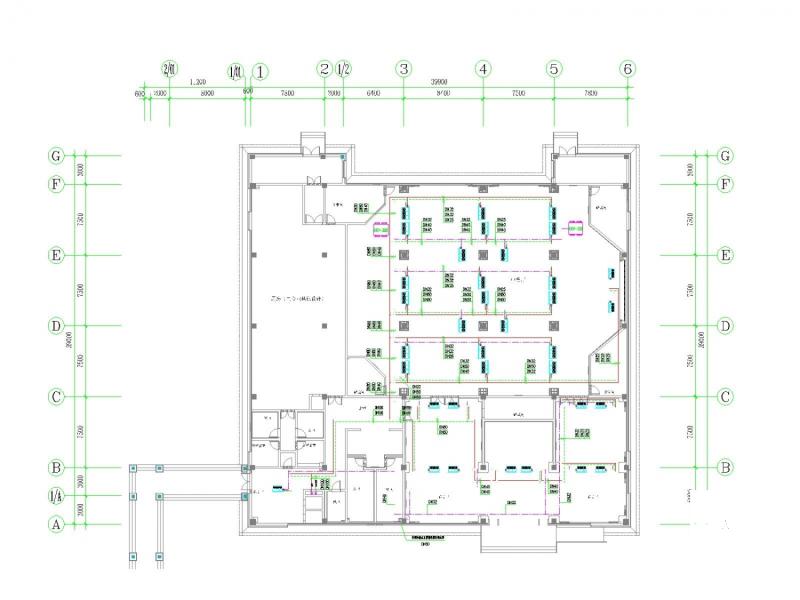

  • 建筑通风系统图 - 3
    建筑通风系统图 - 3

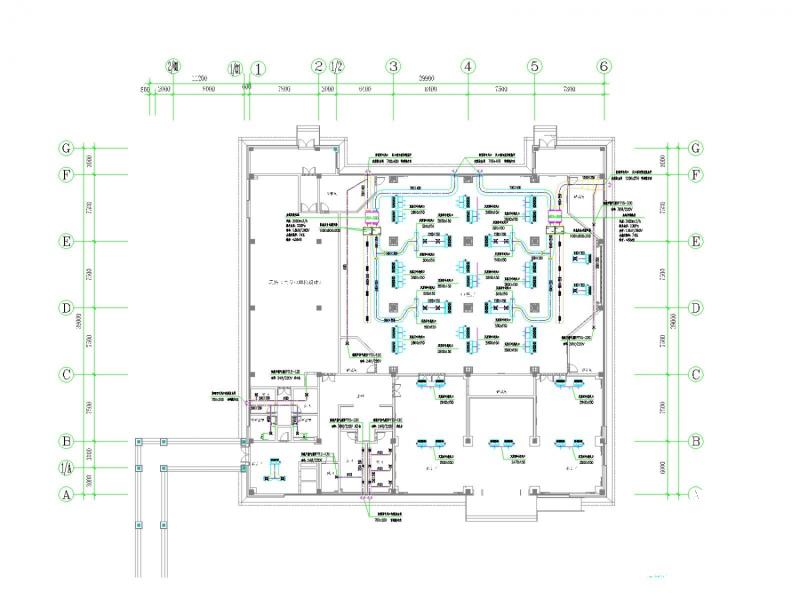

  • 建筑通风系统图 - 4
    建筑通风系统图 - 4
以上是部分截图,请下载附件后查看完整高清内容
