64458平米5层商场空调通风设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:64458平方米
  • 地上层数:5层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代, 近代
  • 设计内容:空调, 通风, 防排烟, 冷热源
  • 冷热源:溴化锂吸收式机组
  • 空调系统:全空气系统
  • 节点大样:水箱
  • 项目所在地:安徽

附件详情

  • 空调设计与施工说明
  • 车库设计与施工说明
  • 设备表及图例
  • 冷冻机房给水,蒸汽管平面
  • 冷冻机房空调水平面
  • 冷冻机房通风平面
  • 冷冻机房定位图
  • 空调水系统流程图
  • 空调机组接管图
  • 空调立管系统图
  • 方型膨胀水箱详图
  • 空调通风平面图
  • 屋顶空调平面图

附件详情

稿件为安徽合肥某大型商场空调通风设计施工图纸,建筑总面积约64458m 2,地上5层,地下2层。
设计内容:商场夏季舒适性空调设计,地下设备用房的通风设计,防烟及排烟设计。建材商场均为大空间,空调末端均采用全空气系统。

,图纸共16张。

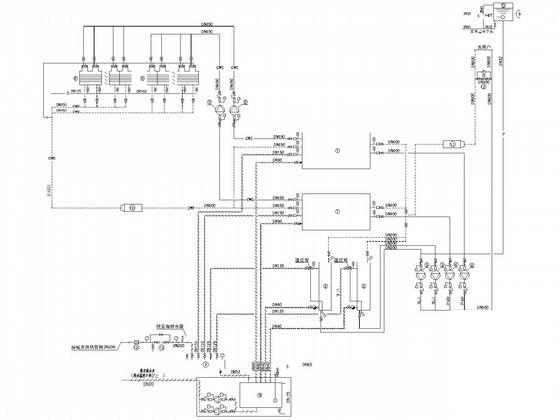

空调水系统流程图

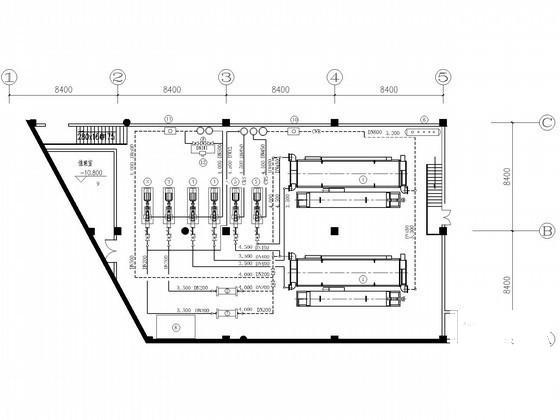

冷冻机房空调水平面

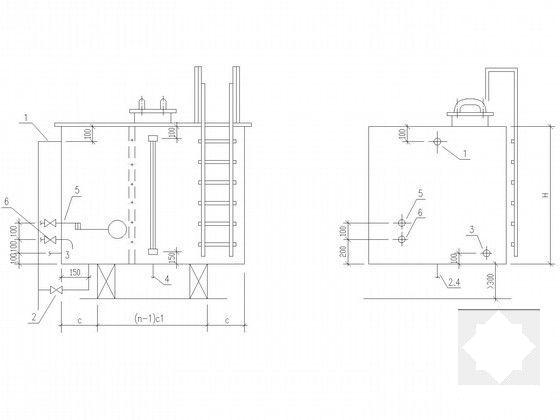

方型膨胀水箱详图

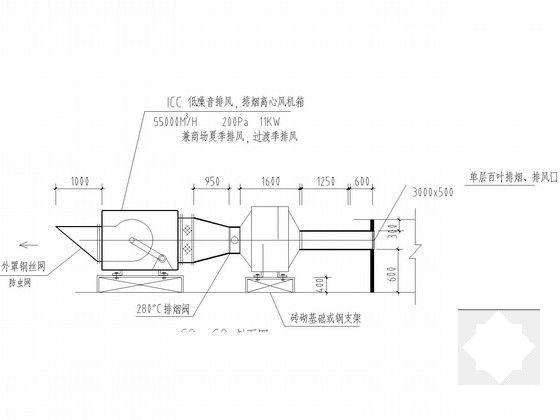

风机剖面图

冷冻机房给水,蒸汽管平面

屋顶空调平面图大样

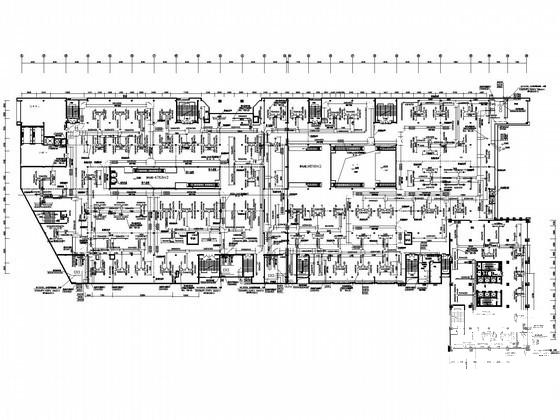

空调平面大样

大型商场项目暖通图纸

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 商场空调设计图纸 - 1
    商场空调设计图纸 - 1
  • 商场空调设计图纸 - 2
    商场空调设计图纸 - 2
  • 商场空调设计图纸 - 3
    商场空调设计图纸 - 3
  • 商场空调设计图纸 - 4
    商场空调设计图纸 - 4
  • 商场空调设计图纸 - 5
    商场空调设计图纸 - 5
  • 商场空调设计图纸 - 6
    商场空调设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
