扣件式落地脚手架专项方案(25米)_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 搭设高度:25m
  • 脚手架计算书:落地式脚手架,支撑架
  • 编制时间:
  • 基本参数:立杆的纵距1.50米,立杆的横距1.05米,立杆的步距1.80米。
  • 施工重点、难点:对脚手架所使用的钢管、扣件、脚手板等进行检查验收。不合格产品不得使用

附件详情

  • 1.编制依据
  • 2.项目概要
  • 3.工程目标
  • 4.施工部署
  • 5.材料要求
  • 6.构造要求
  • 7.脚手架施工要点
  • 8.脚手架安装质量标准
  • 9、安全施工措施

附件详情

计算的脚手架为双排脚手架,搭设高度为25.0米,立杆采用单立管。
搭设尺寸为:立杆的纵距1.50米,立杆的横距1.05米,立杆的步距1.80米。
采用的钢管类型为48×3.5,连墙件采用2步3跨,竖向间距3.60米,水平间距4.50米。
施工均布荷载为3.0kN/m2,同时施工2层,脚手板共铺设13层。
脚手架施工要点
施工准备
(1)对脚手架搭设人员进行 技术交底
(2)对脚手架所使用的钢管、扣件、脚手板等进行检查验收。不合格产品不得使用。
(3)脚手架外围必须设置排水沟,尺寸为300×300mm。
地基与基础
(1)脚手架底标高要高于自然地坪50mm。
(2)脚手架地基的承载力:170KN/m2
脚手架搭设
(1)脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙杆以上二步。与模板排架分开搭设。
(2)每搭完一步脚手架后,应按以下规定校正步距、纵距、横距及立杆的垂直度。
……

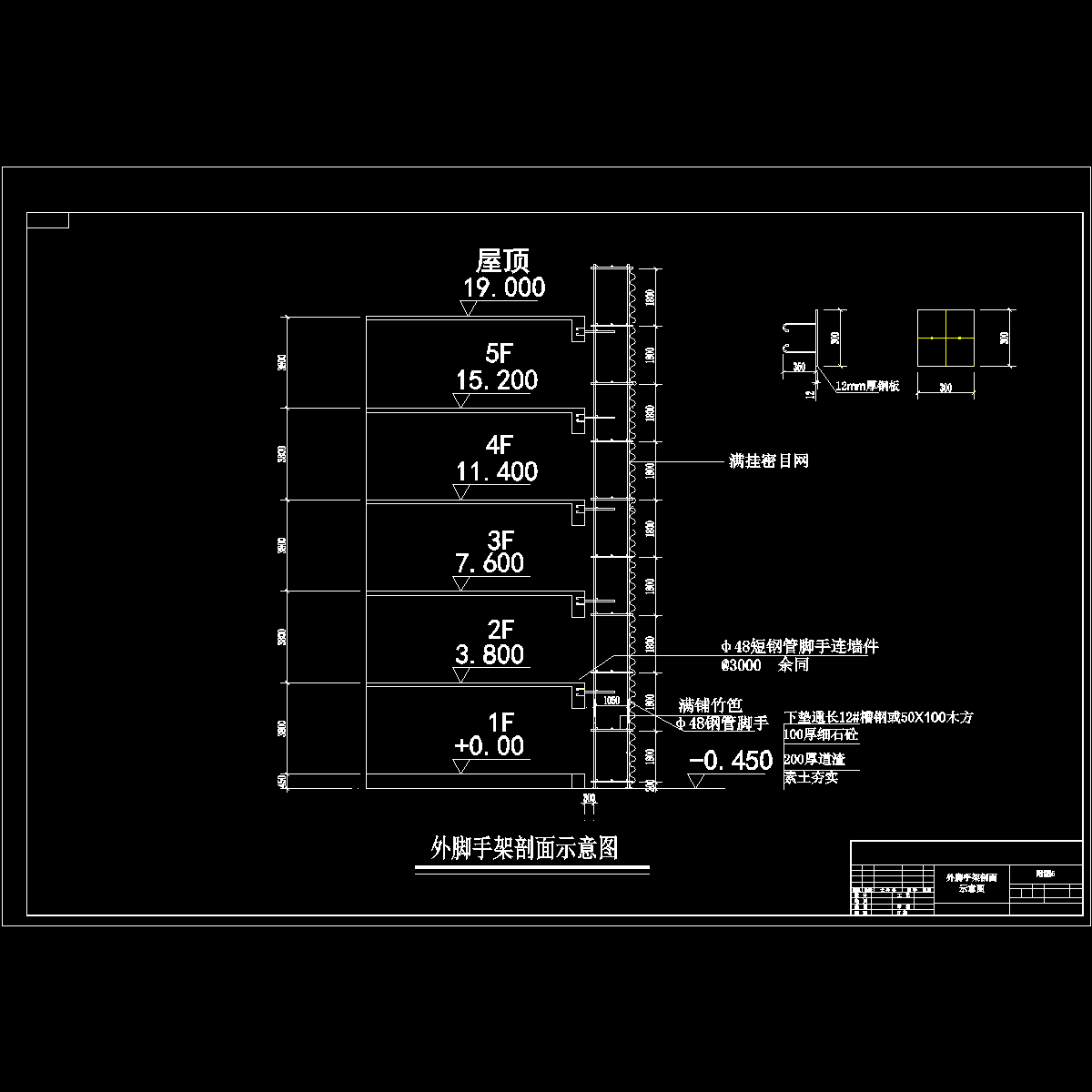

附:外脚手剖面图
外脚手剖面图

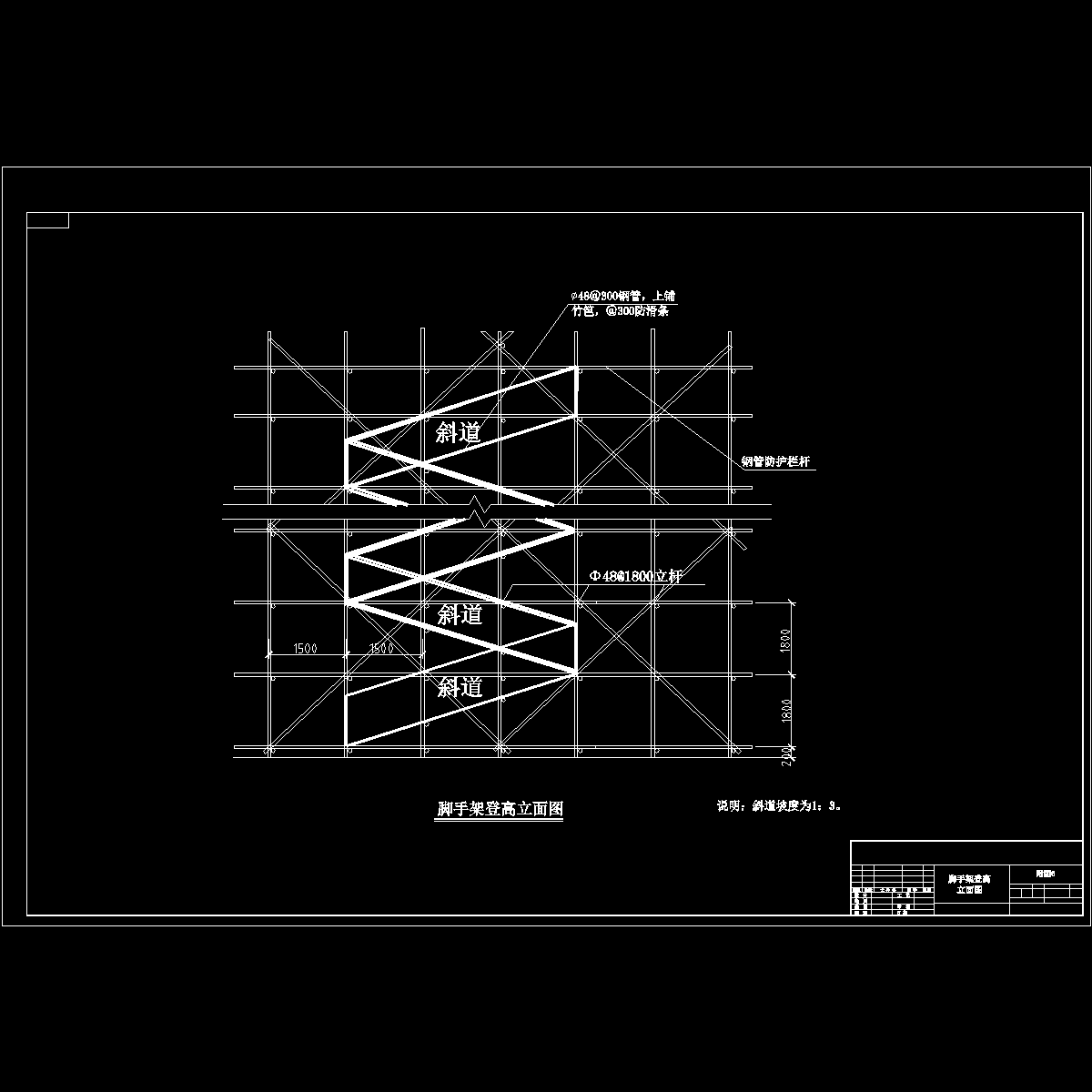

脚手架登高立面图

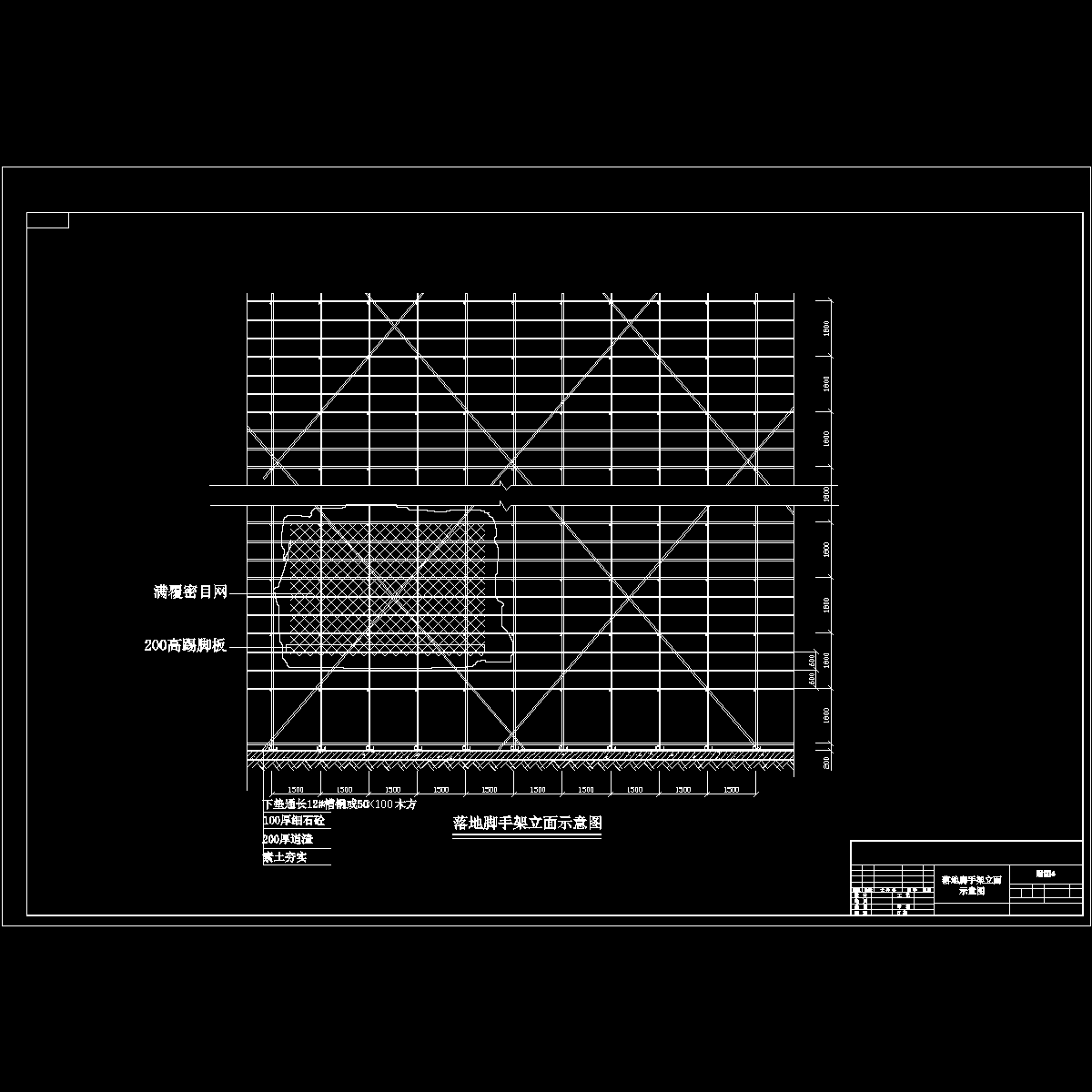

脚手架立面示意图
脚手架立面示意图

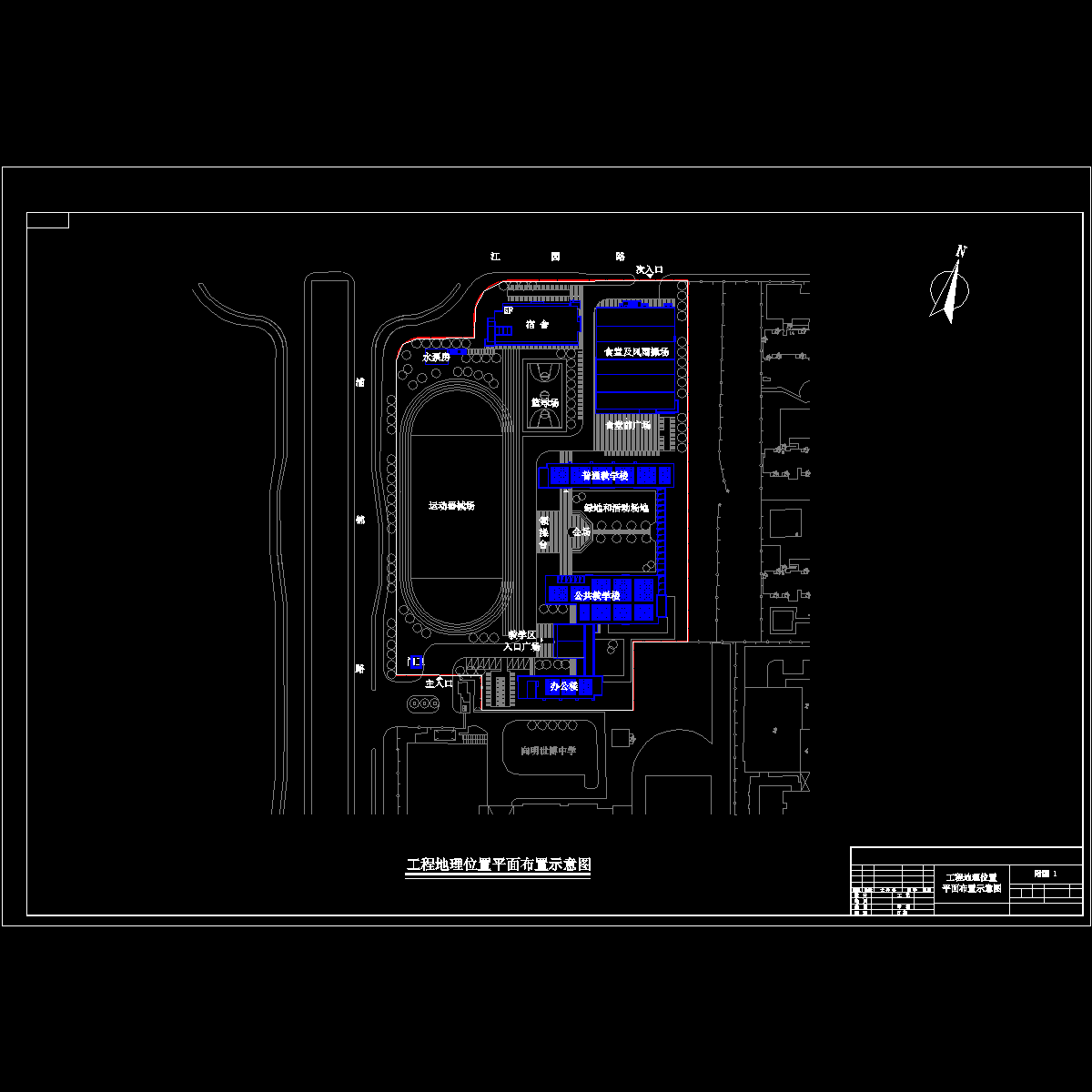

工程地理位置平面示意图

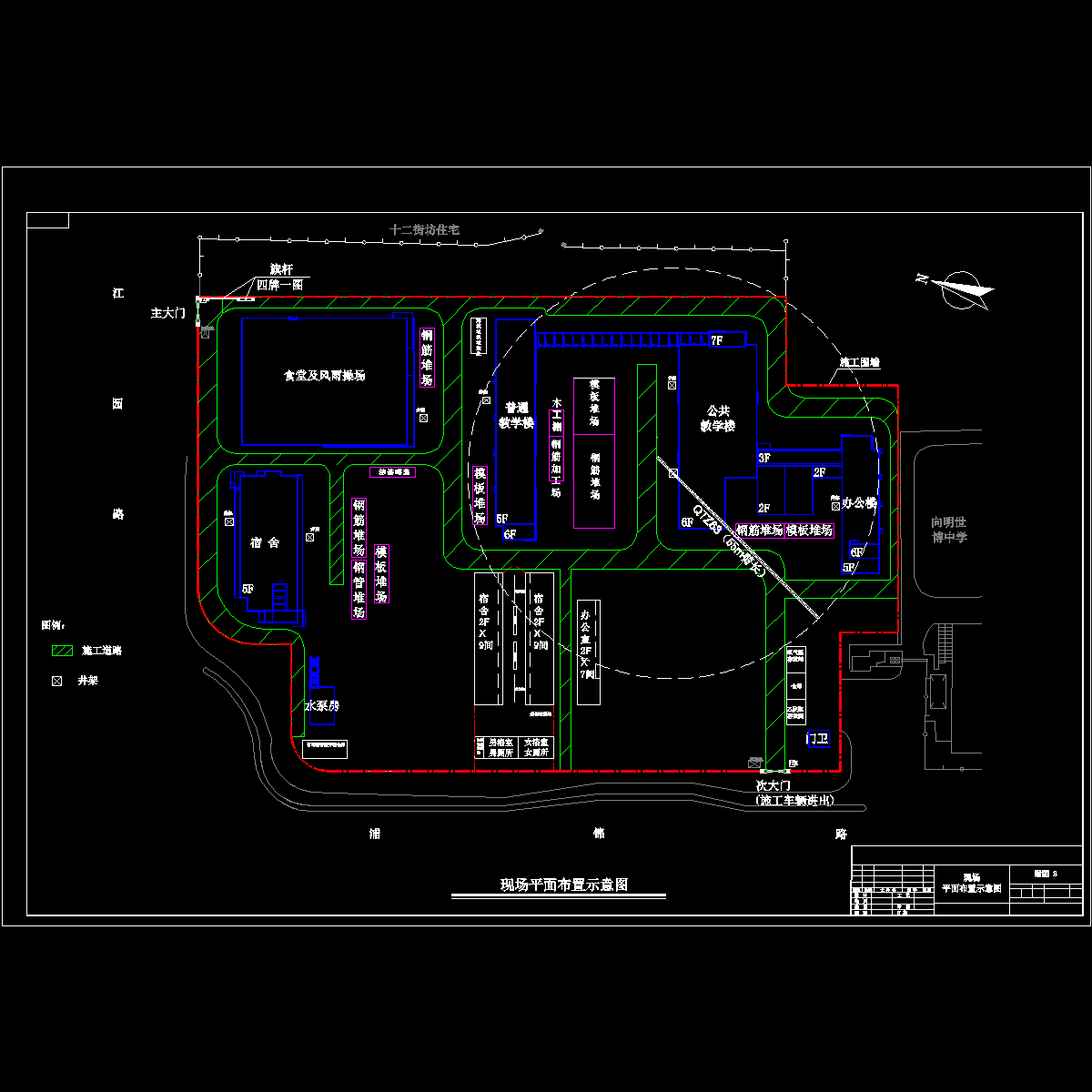

场布附图
脚手架平面布置附图
落地式扣件钢管脚手架计算书
……
共16页

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 外脚手剖面图5.dwg
    外脚手剖面图5.dwg
  • 脚手架登高立面图6.dwg
    脚手架登高立面图6.dwg
  • 脚手架立面示意图4.dwg
    脚手架立面示意图4.dwg
  • 附图01 工程地理位置平面示意图.dwg
    附图01 工程地理位置平面示意图.dwg
  • 高中 场布附图2.dwg
    高中 场布附图2.dwg
  • 高中 脚手架平面布置附图3.dwg
    高中 脚手架平面布置附图3.dwg
以上是部分截图,请下载附件后查看完整高清内容
