7092平米单层厂房地下室车库通风防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:7092平方米
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:

该项目位于江苏省,是一个厂房地下室车库,建筑面积7092平米,建筑层高4.8米,该资料内容为地下汽车库,防排烟系统及平时通风系统设计。图纸内容包含设计施工说明,主要设备材料表及图例,地下层防排烟布置平面图,地面排烟及补风风口布置平面图,机房排烟及补风系统剖面图等...

二、主要技术措施:

地下汽车库采用机械排烟,防火分区一、二、三设置一套或两套机械排烟系统及一套机械补风系统。排烟量按换气次数6次 /h计算得,补风风量大于排烟量的50%。每个排烟系统内设有多叶排烟口(280°C关闭),平时关闭,火灾发生时,排烟口自动或手动(手动按钮执行机构就近安装在侧墙上)开启时,排烟风机即自动启动,同时启动补风风机,当烟气温度升高至280°C时,排烟风机入口处的排烟防火阀自动关闭,风机也同时停止运行。

排烟系统兼作平时排风用,由坡道补风。车库排风换气次数按6次/h计,配电间按12次/时计,其他设备用房按6次/时计。

该项目共分为三个防火分区,设置5套机械排烟系统及3套机械补风系统...


地下层防排烟布置平面图(二)

地面排烟及补风风口布置平面图(一)


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

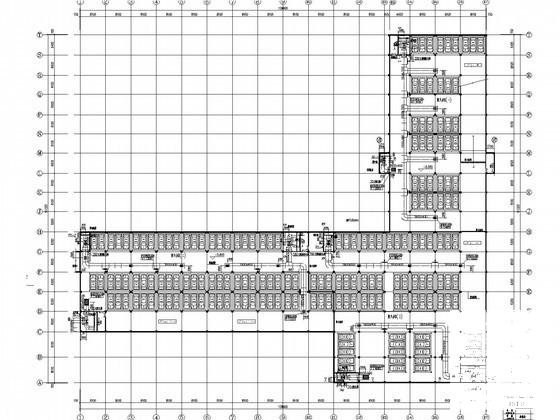

  • 地下车库防排烟设计 - 1
    地下车库防排烟设计 - 1

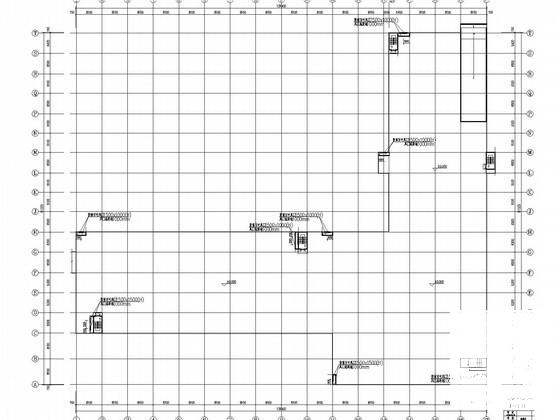

  • 地下车库防排烟设计 - 2
    地下车库防排烟设计 - 2

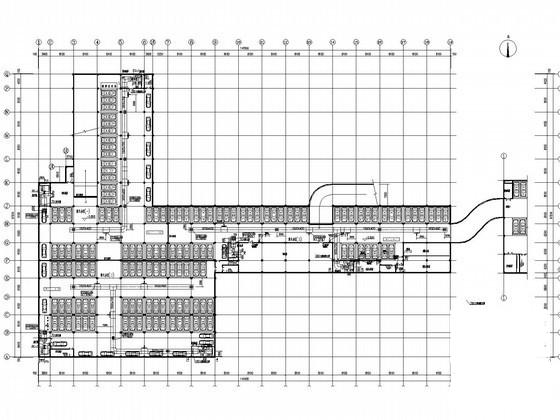

  • 地下车库防排烟设计 - 3
    地下车库防排烟设计 - 3

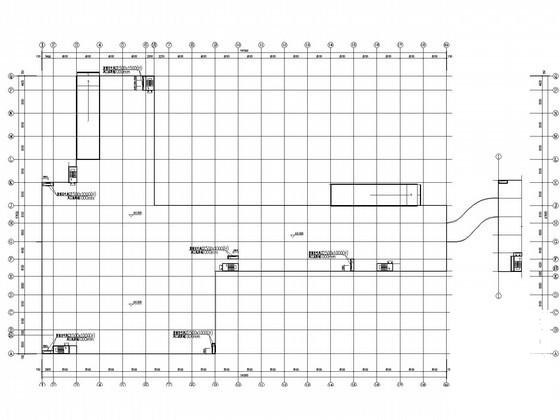

  • 地下车库防排烟设计 - 4
    地下车库防排烟设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
