58191平米超高层综合建筑空调通风防排烟系统_CAD

一、项目概要：

本项目是一个超高层综合建筑，集商业、办公、酒店、商务公寓于一体，地上31层，地下3层，总建筑面积58191.16平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，加压送风系统示意图，地下室通风及防排烟系统示意图，地上排烟系统示意图，空调水系统示意图，多联机空调系统示意图，酒店排风及新风系统示意图，公寓排风系统示意图，防排烟平面图，空调水管平面图，通风及空调风管平面图，空调冷媒管平面图，空调机房大样图，冷却塔布置大样图等...

二、空调系统：

1.冷热源：采用水冷螺杆式冷水机组，风冷式变频多联热泵式中央空调系统...

2.风系统：采用薄型吊顶式风柜，风机盘管加新风系统，多联机室内机加新风系统...

3.水系统：冷水系统采用密闭式机械循环，冷水竖管采用异程两管制；冷却水系统采用开式机械循环...

三、 通风防排烟 系统：

1、事故通风的排风机，分别在室内、外便于操作的地点设置电器开关；
2、采用气体灭火的房间，其排风口应设在防护区的下部并直通室外。通讯机房、电子计算机房等通风换气次数不小于每小时5次；
3、发电机房的油箱间的油箱应密闭，且设置通向室外的通气管，通气管设置带阻火器的呼吸阀...

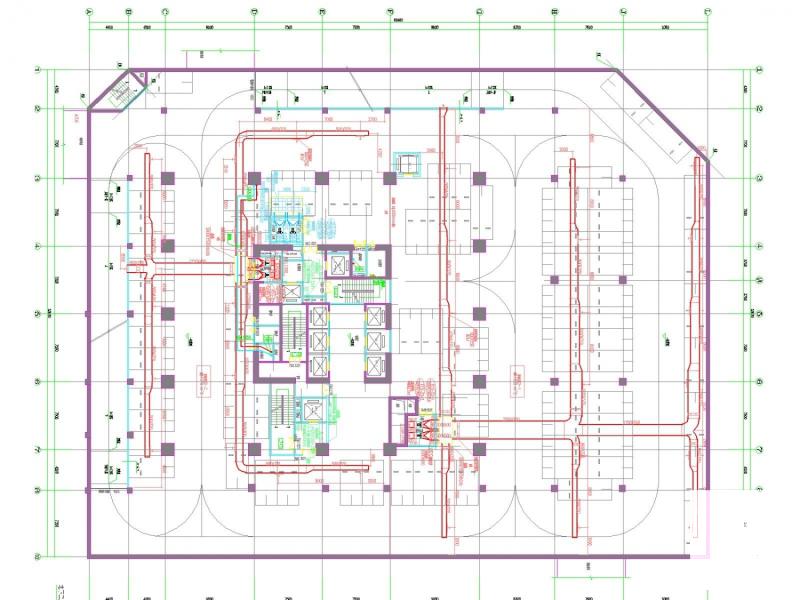

地下二层防排烟及空调水管平面图

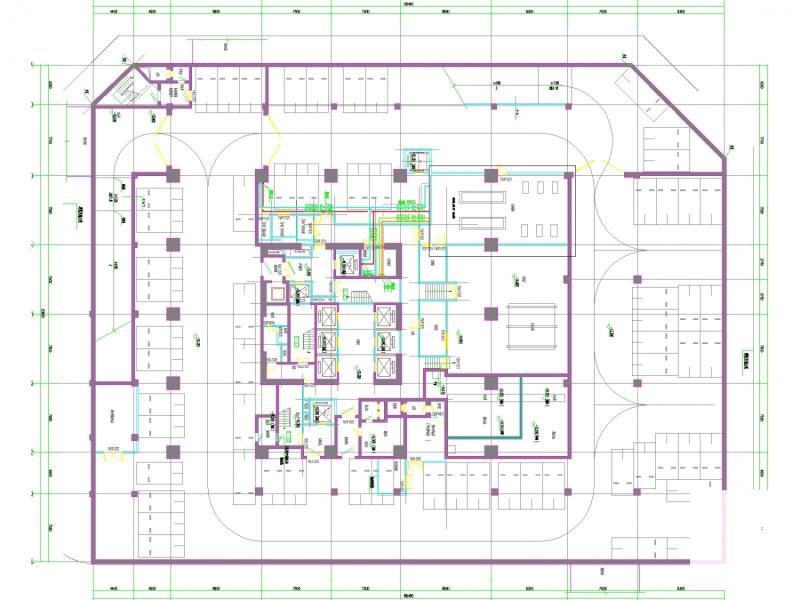

地下三层防排烟平面图

地下三层空调水管平面图

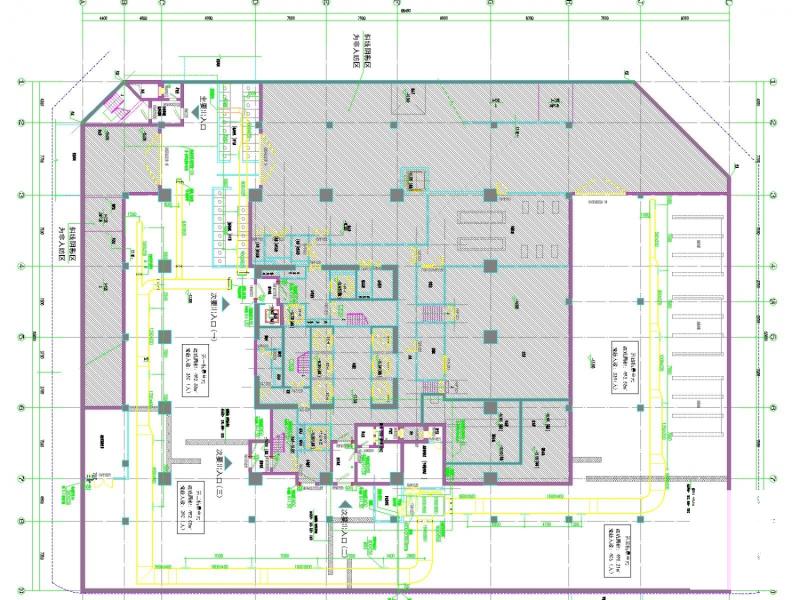

地下三层平时通风平面图

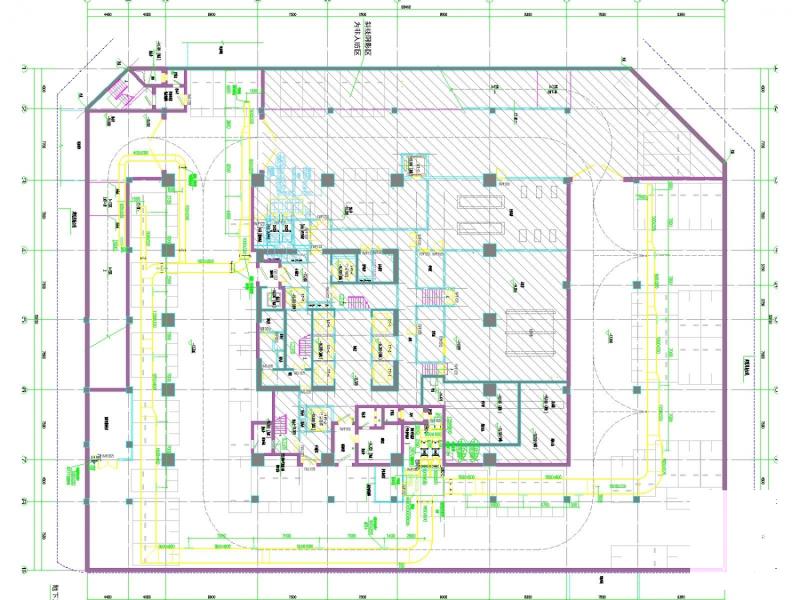

地下三层战时通风平面图

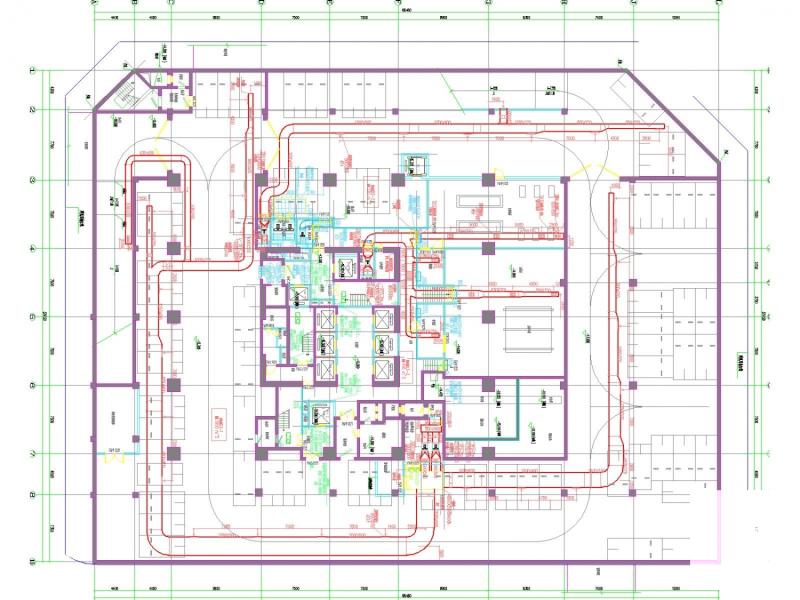

地下一层防排烟及空调水管平面图

多联机空调系统示意图（一）

一层防排烟平面图
