高层科研办公建筑空调通风及防排烟系统_CAD

  • 设计详细说明:有
  • 建筑类别:办公,科研
  • 建筑高度类型:高层建筑
  • 建筑设计面积:83400平方米
  • 建筑地上层数:19层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:蓄冷(热)系统
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,变流量,双管制,同程式
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目所在地:广东

一、项目概要:
本项目位于广东省,是一个高层科研办公建筑,地上19层,地下2层,总建筑面积83400平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,空调水系统原理图,空调通风系统图,防排烟系统图,通风平面图,空调平面图,空调水管平面图,空调风管平面图,空调机房大样图等...

二、空调系统:
1.冷热源:采用蓄冰式制冷系统...
2.风系统:采用全空气低速空调系统及风机盘管加新风系统...
3.水系统:空调水系统按两管制设计,一次泵系统,变流量运行,同程布置...

三、通风防排烟系统
通风系统:
1.地下一层冷冻机房设有机械排风系统P-B1-1,及补风系统J-B1-1.
2.地下一层变配电室水泵房设有机械排风系统P-B1-2及补风系统J-B1-2.
3.地下一层柴油发电机房设有排风系统P-B1-3,选用防爆轴流风机。柴油发电机组的消烟、降噪由专业公司完成。
4.地下一层车库根据防火分区及防护单元的划分设有五个机械排风兼排烟系统,分别为PYP-B1-1~5 并设有补风系统JBJ-B1-1~5...

防排烟系统:
1.地下一层车库设有五个机械排烟(兼排风)系统PYP-B1-1~5每个风机前设280°C熔断关闭并联锁关闭相对应的排烟风机;分别设补风系统JBJ-B1-1~5.
2.地下变配电室消防采用气体灭火,火灾时,关闭送排风机,进行气体灭火;灭火后进行机械排风。变配电间的排风口设在底部,以利于排除CO ...

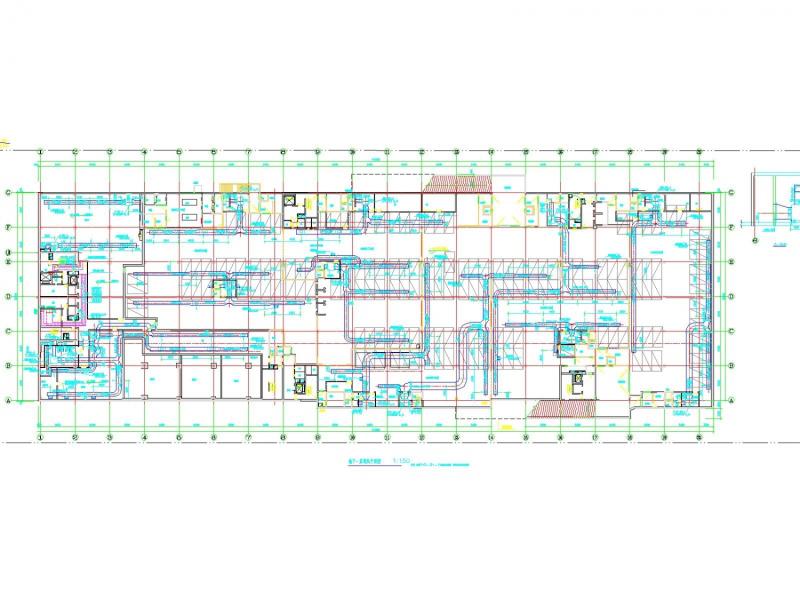

地下一层通风平面图

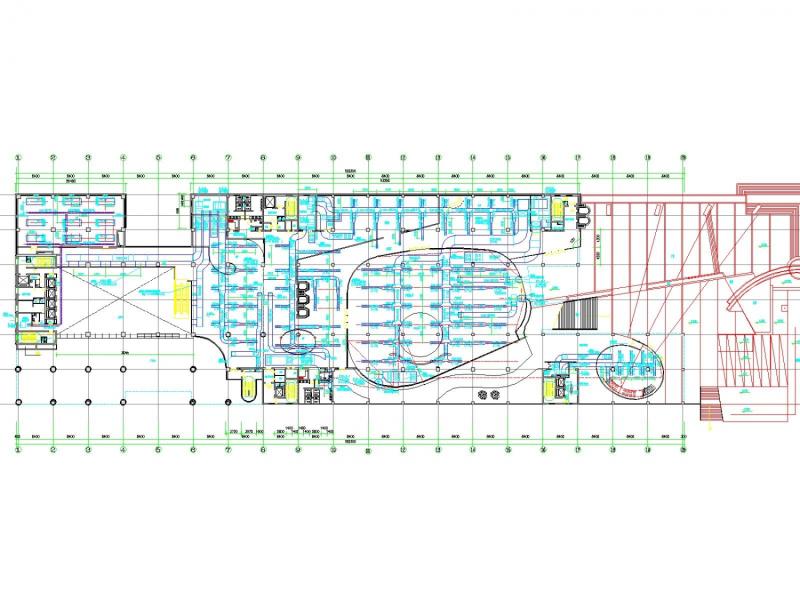

二层空调风管平面图

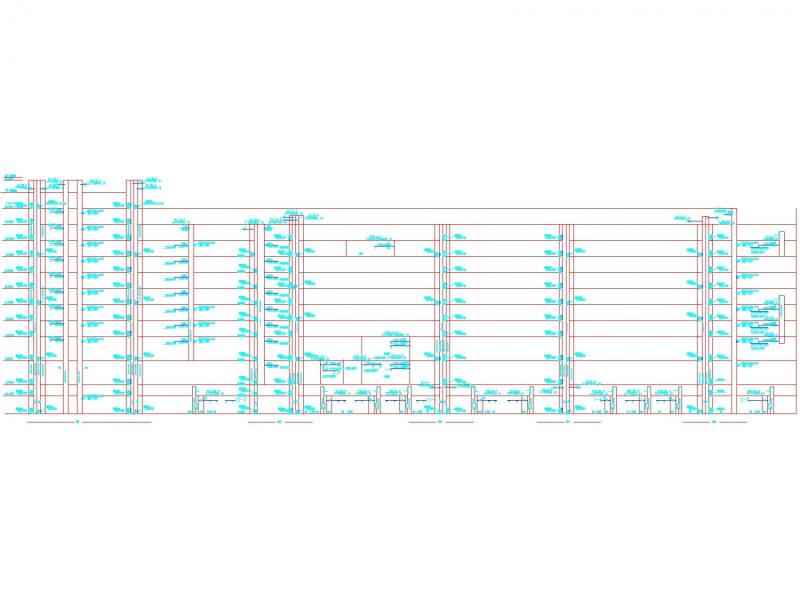

防排烟系统图

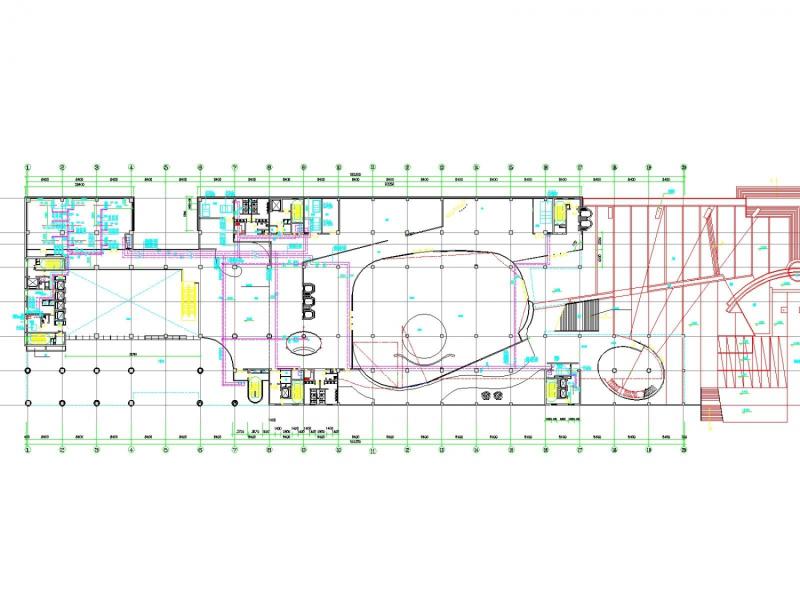

二层空调水管平面图

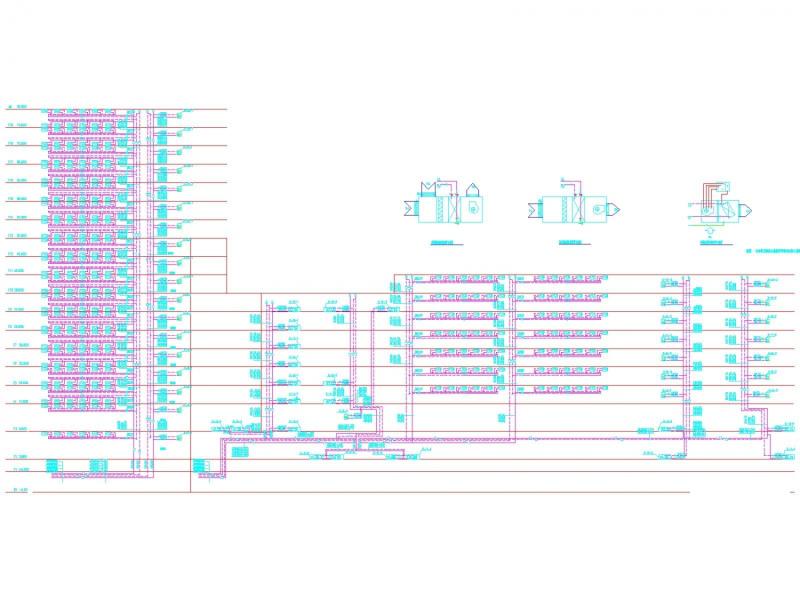

空调水系统原理图
空调通风系统图
一层空调平面图
