26层综合楼空调通风防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 地上层数:26层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风

附件详情

  • 设计施工总说明
  • 主要设备及材料表
  • 机房布置平面图
  • 送风平面图
  • 防排烟平面图
  • 通风、防排烟平面图
  • 风管平面图
  • 水管平面图
  • 卫生间通风平面图
  • 氟管平面图
  • 层顶设备布置和通风平面图
  • 主楼空调水系统原理图
  • 预留配套用房
  • 通讯中心与中会议室空调水系统原理图
  • ...

附件详情

一、项目概要:
项目为一综合楼,地上26层,地下2层...
二、冷热源:
部分冷源采用螺杆式冷水机组,热源采用燃气热水机组,预留房间采用风冷热泵冷热水机...
三、空调系统:
1.采用MDV系统室内机加独立新风系统。
2.房间采用风机盘管加独立新风系统。
3.大厅等房间采用吊顶式空调或风机盘管加独立新风系统...
四、通风排烟系统:
1.地下一层、二层设备用房设送风系统与排烟(兼排风)系统。
2.楼梯间、前室共设四个送风系统,楼梯间每隔一层设置一个送风口...

图纸共32张。

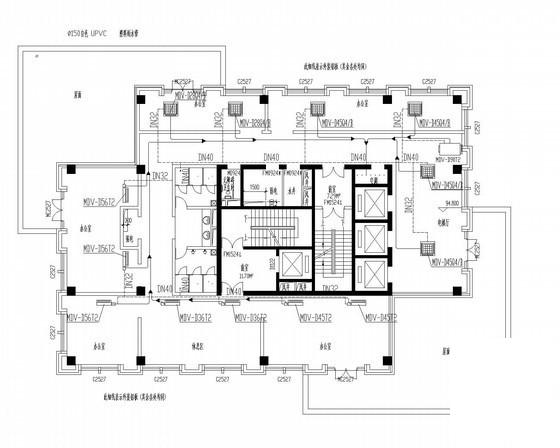

氟管平面图

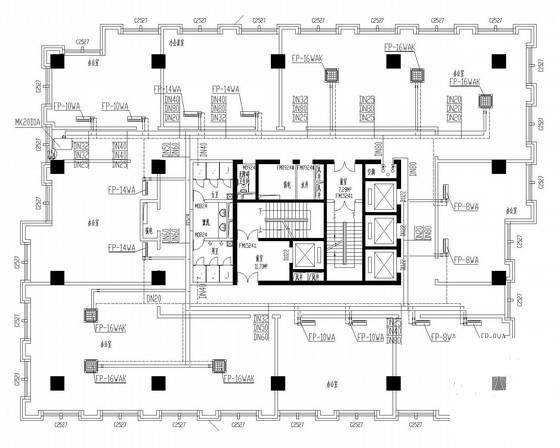

水管平面图

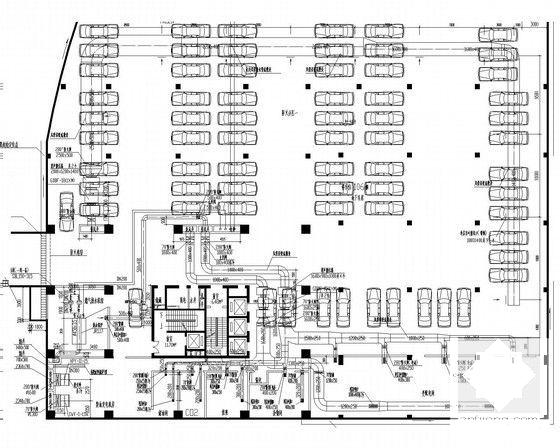

通风防排烟 平面图

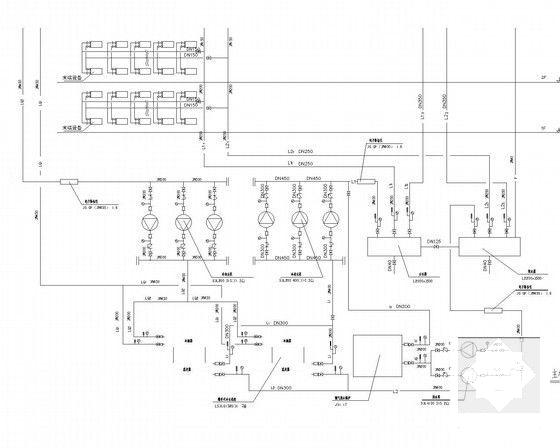

主楼空调水系统原理图

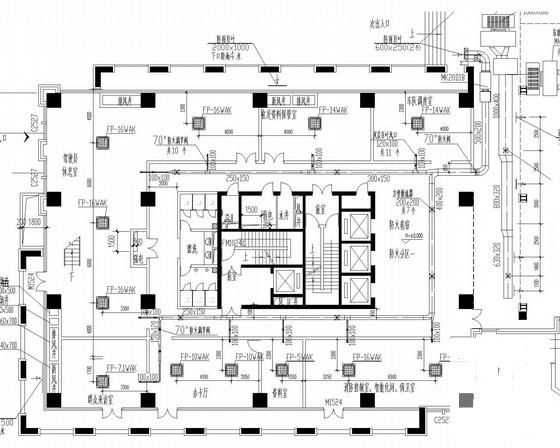

送风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 综合楼防排烟 - 1
    综合楼防排烟 - 1
  • 综合楼防排烟 - 2
    综合楼防排烟 - 2
  • 综合楼防排烟 - 3
    综合楼防排烟 - 3
  • 综合楼防排烟 - 4
    综合楼防排烟 - 4
  • 综合楼防排烟 - 5
    综合楼防排烟 - 5
  • 综合楼防排烟 - 6
    综合楼防排烟 - 6
以上是部分截图,请下载附件后查看完整高清内容
