小高层商务大厦空调及通风系统设计施工CAD图纸

附件详情

一、项目概要：
大厦由商务办公、会议、餐厅等功能组成的综合楼，地上九层，地下一层...
二、冷热源：

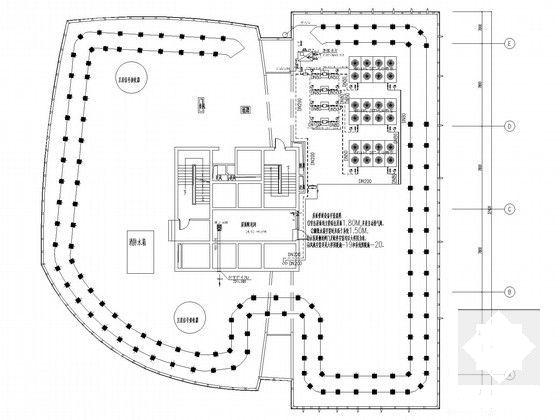

屋面设两台185.2KW的风冷热泵机组...
三、空调系统：

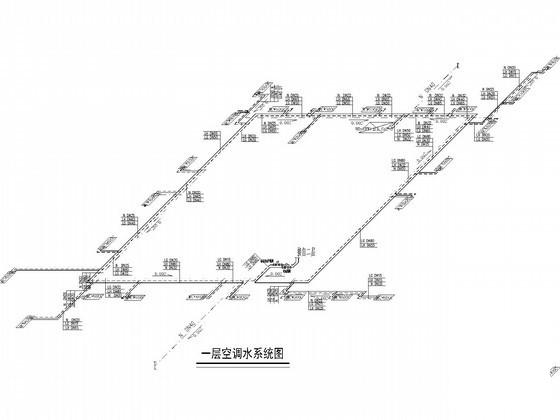

1.水系统为垂直异程、水平同程式。

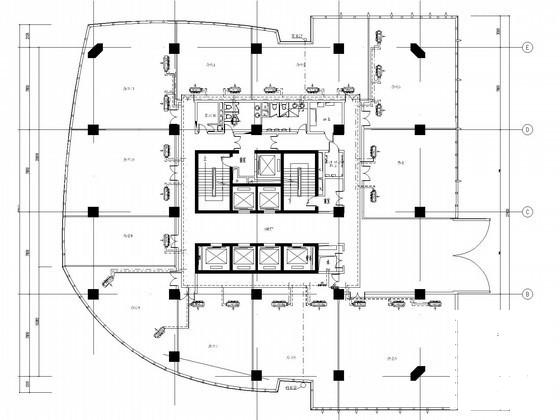

2.大厦主要采用空气-水系统，风机盘管为普通型，装设在二次吊顶内，气流组织为侧送下回。
3.男、女卫生间共用一风机盘管，风机盘管采用余压型。
4.厨房只送新风，不设风机盘管...

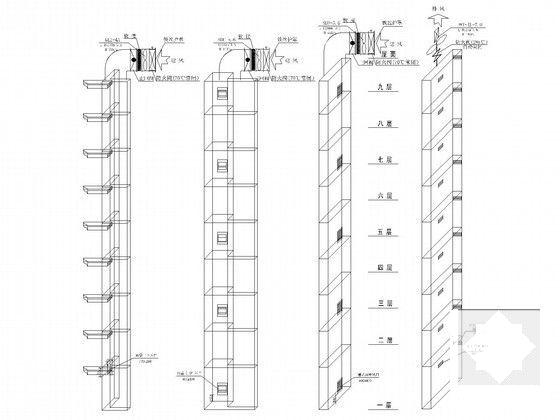

四、通风系统：
1.地下汽车库采用机械送排风加诱导式通风系统，换气次数为6次/时，送风量为排风量的80%。
2.厨房采用机械送排风，为保持室内负压，送风量为排风量的80%...

图纸共20张。
