11497平米地下汽车库建筑通风系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑设计面积:11497.39平方米
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计年代:近代
  • 设计内容:通风
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:
本汽车库总建筑面积为11497.39m2,层高3.5m,分为五个防火分区,其中防火分区一~三为汽车库...
二、通风系统:
1.地下汽车库设机械送、排风系统,排风量按不小于该部分体积的4次/h换气计算,送风量为排风量的80%~90%。
2.配电间、电信间、设备间及工具间设超低噪音管道风机机械排风,排风量按不小于该部分体积4次/h换气计算。
3.生活泵房、消防泵房设机械排风系统,排风量按不小于该部分体积的6次/h换气计算...

图纸共5张。


通风平面详图

进风机房大样

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

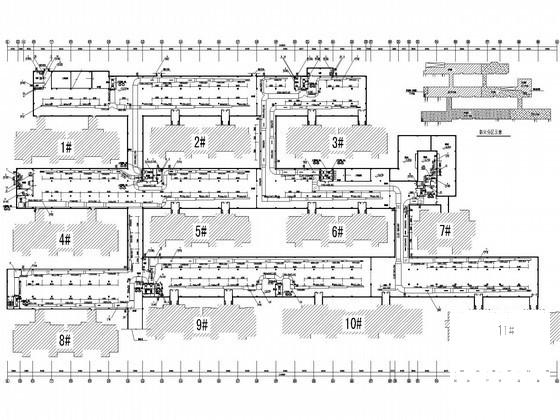

  • 地下车库通风设计 - 1
    地下车库通风设计 - 1

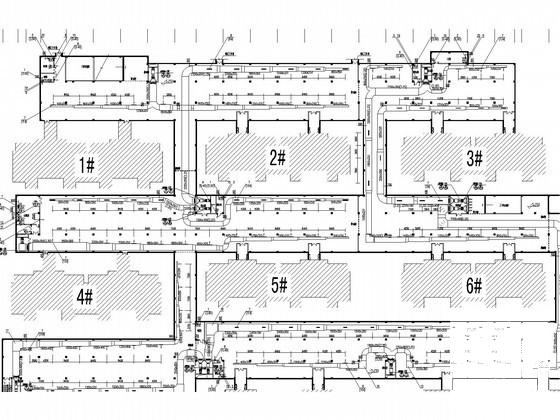

  • 地下车库通风设计 - 2
    地下车库通风设计 - 2
  • 地下车库通风设计 - 3
    地下车库通风设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
