7524平米3层动物饲养楼洁净空调通风系统设计施工CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：科研,其他
建筑高度类型：多层建筑
建筑设计面积：7524.6平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：66张
设计内容：空调,通风
水系统：单式泵
送风方式：散流器送风,其他
项目所在地：江苏

附件详情

暖通施工图设计说明一
暖通施工图设计说明二
风口参数表
组合式空调机组设备参数表
回风机组设备参数表
排风机组设备参数表
一层风管高效过滤箱设备参数表
一层空调风系统原理图一
地下一层风口平面布置图
地下一层送回风管平面布置图
地下一层新风管平面布置图
地下一层排风管平面布置图
地下一层排烟及加压送风管平面布置图
每层风口平面布置图
每层IVC送风管平面布置图
每层IVC排风管平面布置图
每层空调送回风管平面布置图
每层空调新风管平面布置图
每层排风管平面布置图
每层马道设备平面布置图
每层设备机房空调风管平面布置图
每层设备机房空调水管平面布置图
每层设备机房蒸汽管预留接口平面图
每层设备机房冷凝水管平面布置图
每层设备机房空调设备布置图
地下室空调水管平面布置图
每层空调水管平面布置图
空调水系统原理图
屋顶层排风管平面布置图
屋顶层排风机平面布置图

附件详情

一、项目概要：
建筑主体地下1层，地上3层；该幢动物饲养楼总建筑面积7524.6平方米;地下室中央清洗区域及饲料，垫料库房，建筑面积为1210.98平米...
二、冷热源：
空调系统设计总冷负荷为3683KW，再热负荷为587kw，冬季热负荷为1536kw，冬季加湿量为1773kg/h...
三、空调系统：
1.剖腹产，观察室，洁库室等；空调面积为90平米；设计为全新风系统。
2.饲养室系统设计为“新风+回风+排风”系统，回风比例为50%...
四、通风系统：
1.右侧所有IVC笼具，为全新风系统，笼盒换气次数为80次/H。
2.走廊系统设计为一次回风系统，新风量的设计满足室内正压需求及工作人员所需的新风量...

图纸共66张。

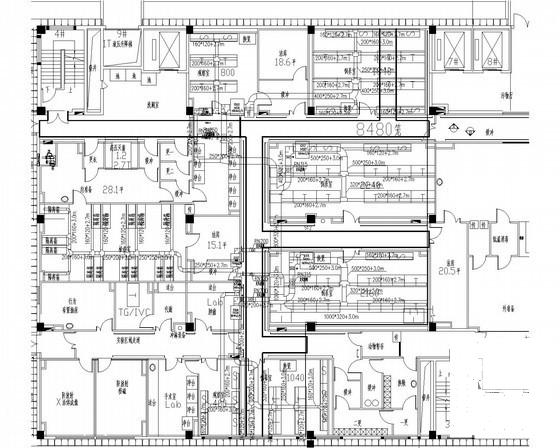

IVC排风管平面布置图

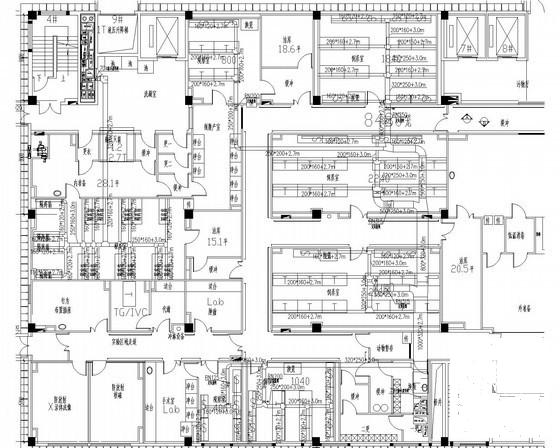

IVC送风管平面布置图

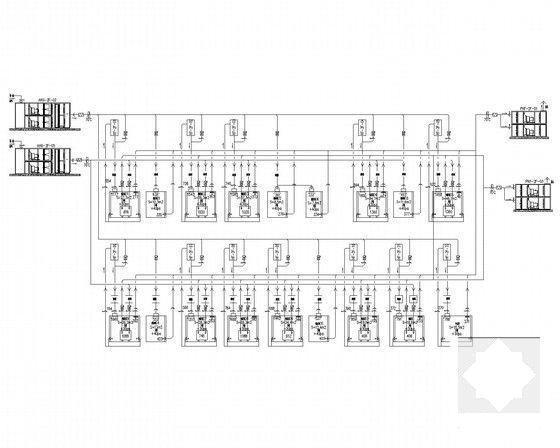

空调风系统原理图

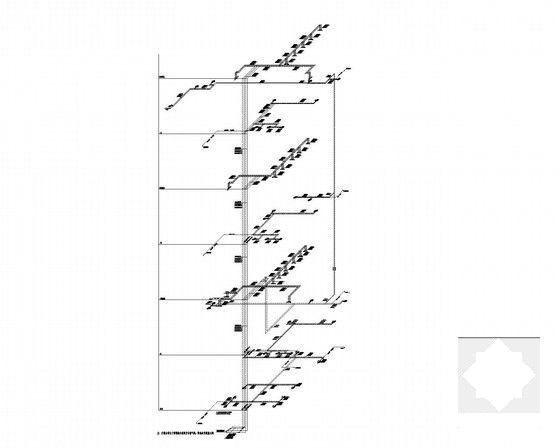

空调水系统原理图

空调新风管平面布置图

马道设备平面布置图

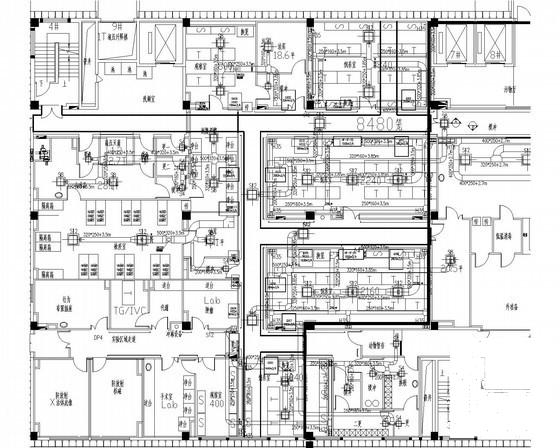

设备机房空调风管平面布置图

送回管平面图

地下风口平面布置图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
