4层生产厂房空调通风防排烟系统设计CAD施工图纸（洁净空调、工艺通风）(dwg)

guiqulai · 发表于 2020-8-26 20:33:06

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：工业建筑
建筑高度：多层建筑
地上层数：4层
图纸设计深度：施工图
参考图纸：53张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
项目地址：江苏

附件详情

一、项目概要：
本建筑位于江苏省为生产厂房，钢筋砼框架结构，四层，建筑总高度为15米...
二、冷热源：
空调冷源采用7℃/12℃冷冻水，由动力站房供给；空调热源采用60℃/50℃热水，热水由蒸汽板换系统提供...

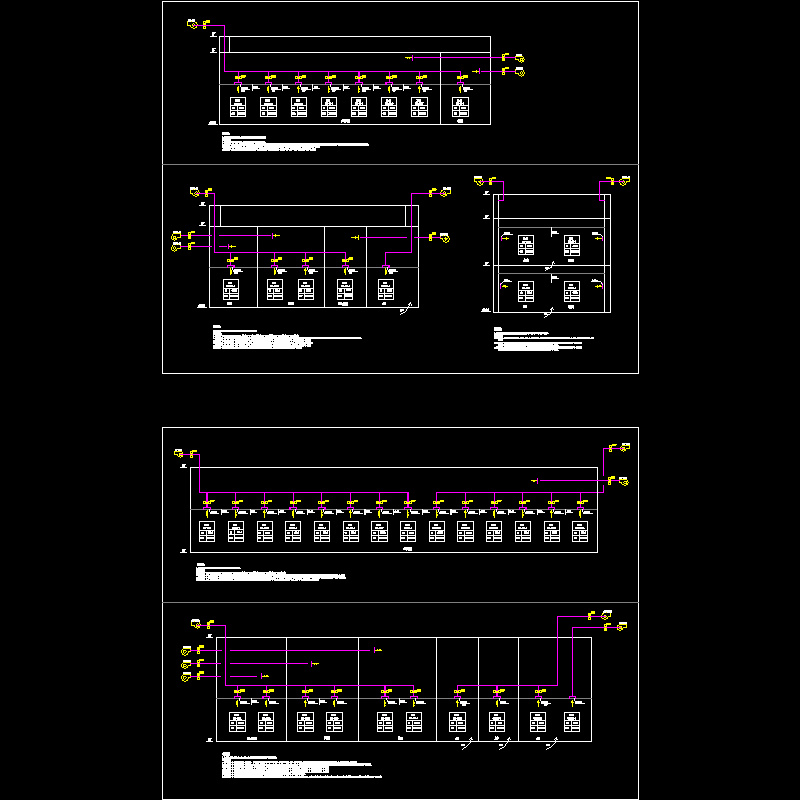

三、空调系统：
1.生产辅助区采用风机盘管新风系统。新风采用独立新风机组处理后送入房间。
2.生产区域洁净室采用独立新风循环空调机组系统...

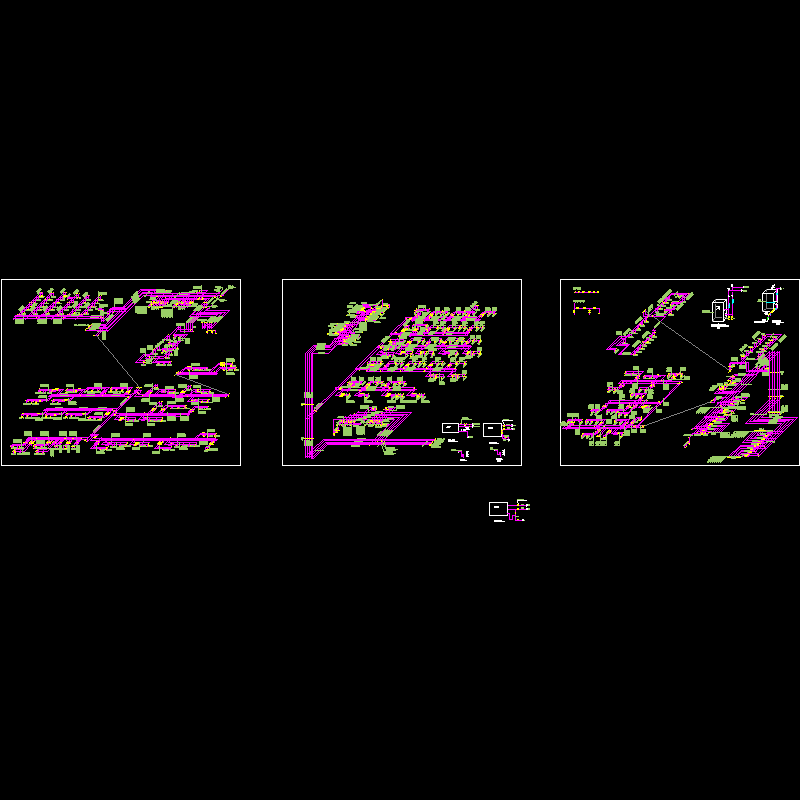

四、通风系统：
1.辅助动力设施房间和更衣室换气次数为4~10次/h；卫生间换气次数10～15次/h。
2.该项目涉及到的工艺排风有一般热排风、酸碱排风、有机排风和硅烷燃烧尾气排风...
五、防排烟系统：
1.对面积大于300平米的房间、长度大于20米的走道，如不具备自然排烟条件，设计了机械排烟，排烟风量大于每平米60CMH。
2.补风量不低于排烟量的50%...

编制于2010年图纸共53张。
