4层生产厂房通风及防排烟系统设计CAD施工图纸(洁净空调、工艺通风)

[复制链接]

0

主题

0

帖子

1509

积分

超级版主

Rank: 8Rank: 8

积分
1509
发表于 2020-3-31 08:51:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度:多层建筑
  • 建筑面积:19800平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 图纸年代:近代
  • 设计内容:通风,洁净,防排烟,机房
  • 冷热源:电动压缩式冷水机组,锅炉
  • 洁净等级:十万级
  • 水系统:双管制
  • 送风方式:散流器送风
  • 节点大样:制冷机组,空气处理机组
  • 项目地址:湖北

附件详情

一、附件详情:
该项目为武汉某视频工业园区项目一车间,建筑面积19800m2,建筑层数:地上四层...

二、通风排烟系统:

1.通风:
摊凉、待包装暂存、内包装区为十万级洁净区,采用水冷组合式空调机组机组,循环换气次数按15次/h计算。循环空调箱内设初中效过滤器,末端设置高效过滤器;
切配、分拣等工艺有温度要求区域采用吊顶空调机组与新风机,保证工艺要求温度及工作区域人员新风需求;
烧炒、蒸箱米饭线设置机械抢排风排除高发热区热量及岗位送风。

2.防排烟系统:烧炒区、蒸箱米饭线个设置排烟风机一台,排烟风机平时兼做机械排风用,排烟风机置于车间吊顶内,并用防火材料隔绝;
分拣、切配、面点制作、内走廊等共用一台排烟风机进行机械排烟,排烟风机置于屋面...

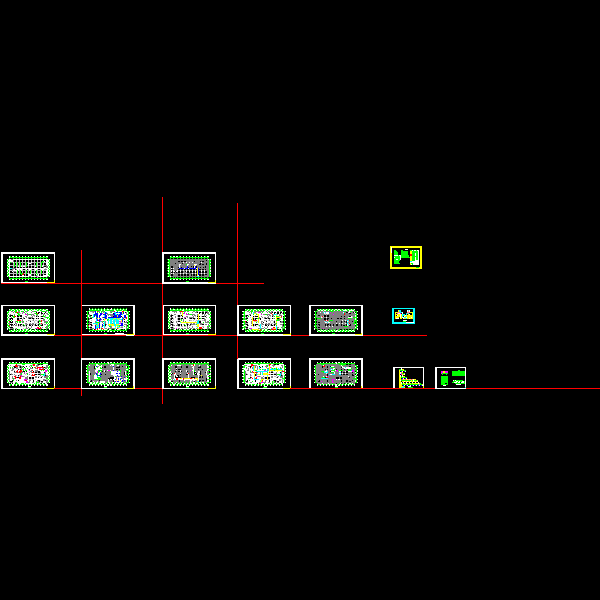

一层暖通设备

一层排烟管道平面布置图

一层制冷剂管道平面布置图

一层通风管道平面布置图

厂房防排烟设计 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-31 08:51:59上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2sccw1ececdcf0cf.rar

1.4 MB

下载  售价: 100 积分    赚积分
